Différence entre EA DIP205 et EA DIP203 (mode SPI)

Question :

Y a-t-il une différence entre le nouveau EA DIP205 et le EA DIP203 ?

Réponse :

Nous vous remercions de votre demande. Pour rappel, la raison du nouveau numéro d'article est que le contrôleur a changé, passant du SSD1803 (désormais retiré) au RW1073.

Les spécifications des deux contrôleurs sont compatibles à 100%.

En mode SPI, nous avons constaté lors de tests approfondis que le SSD1803 fonctionne avec une horloge allant jusqu'à 3 MHz (ce qui est toutefois bien en dehors de la spécification !) et le RW1073 seulement jusqu'à 1,5 MHz. Mais les deux fonctionnent proprement dans les limites de la spécification : 1 MHz (_tC= 1µs).

EA DIP203 vs EA DIP204

Question :

J'ai eu du mal avec le DIP203B-4NLW en essayant de le faire fonctionner. j'en ai acheté deux et ils font tous les deux la même chose quand ils sont soudés sur mon PCB. j'ai utilisé le même code avec le DIP204B-4NLW et je n'ai eu aucun problème.Avec le DIP203B-4NLW, l'unité ne lit pas en mode d'affichage 4 lignes. Même lorsque je l'obtiens en mode d'affichage 4 lignes, lorsque le curseur est déplacé vers un nouvel emplacement, le premier caractère n'est jamais affiché alors que le deuxième et le suivant le sont.Il me semble qu'attendre un temps supplémentaire entre les commandes ne sert à rien. Même lorsque les commandes sont espacées d'une seconde, elles s'affichent toujours de la même manière. Serait-il possible que j'aie reçu 2 mauvais affichages ? J'aimerais avoir de l'aide car j'ai déjà acheté deux de ces unités pour essayer de mettre en place ce projet. Il me semble que le DIP204B-4NLW fonctionne beaucoup mieux. Merci de m'aider.

La réponse :

Cher Andy,

merci pour votre e-mail. Je suis désolé d'apprendre que vous rencontrez des problèmes avec l'EA DIP203B-4NLW. Mais je peux te rassurer, tu n'as pas acheté de pièces défectueuses (si tu l'as fait par la voie officielle de nos distributeurs).

Il semble que ton matériel ou ton logiciel ne respecte pas les spécifications(SSD1803). Même si les spécifications de l'EA DIP204 et de l'EA DIP203 sont identiques, des choses en dehors de la spécification peuvent conduire à un effet différent. La seule différence est que l'ancien EA DIP204 pouvait être alimenté par 5V ou 3.3V et que le nouveau EA DIP203 ne supporte que 3.3V.

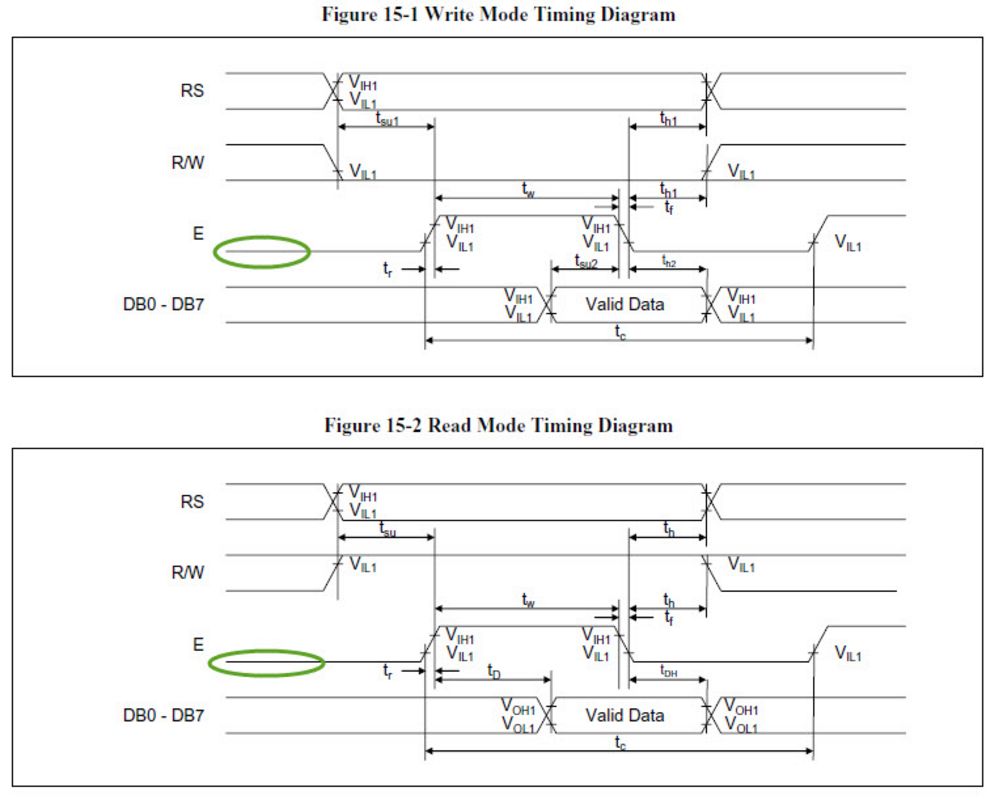

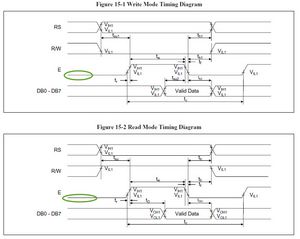

Un effet connu lorsque l'on conduit l'écran en dehors de la spec est que la ligne d'activation doit rester basse à l'état inactif. Si elle est élevée, des choses étranges se produisent alors :

Mais il y a des milliers d'autres façons de sortir des spécifications.

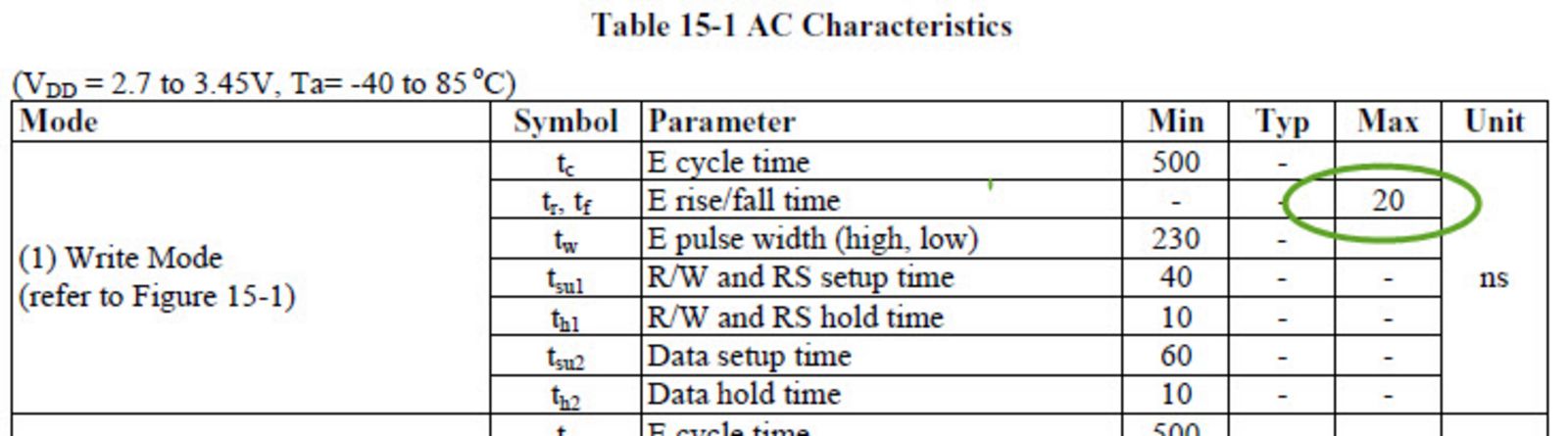

Donc, s'il vous plaît, vérifiez doublement le timing et surtout t(fall) :

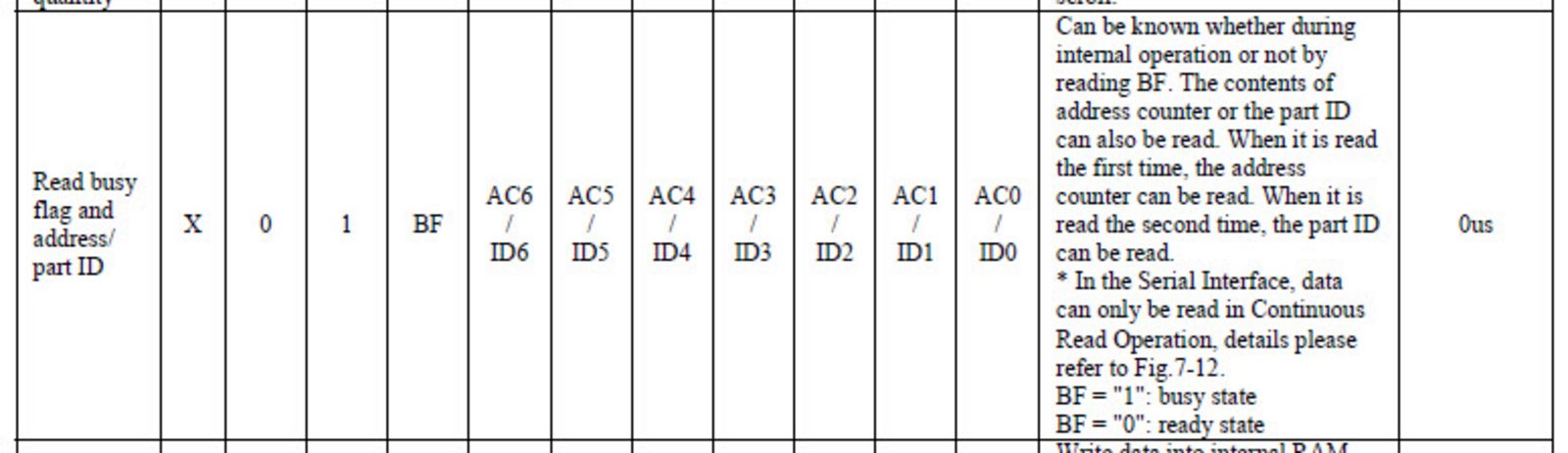

One important thing with the software (many others) : do you wait for the Busy flag ?

Bonne chance !

PS : Voici toutes les fiches de données :

Dernières		Précédentes
EA DIP203-4	EA DIP203-6	EA DIP204-4	EA DIP204-6
data sheet	fiche de données	fiche de données	data sheet
KS0073		SSD1803

L'écran s'est malheureusement cassé lors du test ESD

Question :
Nous utilisons l'écran EA DIP204B-6NLW dans deux de nos appareils. La semaine dernière, nous avons fait faire un test CE de notre appareil. Lors du test ESD de l'écran, celui-ci s'est malheureusement cassé. C'est-à-dire qu'après que le doigt de test ESD a touché la surface de l'écran avec 4 kV, l'écran ne s'est plus laissé toucher.
L'écran n'est-il pas résistant aux décharges électrostatiques ? Ou peut-on faire quelque chose pour le rendre résistant aux décharges électrostatiques ? J'ai trouvé au dos de l'écran le cavalier 1 qui relie le cadre de l'écran à la terre.
A la livraison, le cavalier n'est pas fermé. La fiche technique ne dit pas non plus à quoi il sert ! Je serais très heureux de recevoir quelques conseils. Je ne suis certainement pas le seul à vouloir équiper mon appareil d'un écran qui soit également résistant aux décharges électrostatiques.

Réponse :
Je vous donnerai volontiers quelques conseils, mais la solution est différente pour chaque montage.

Je ne peux pas vous recommander de bombarder directement l'écran avec un pistolet ESD. Je recommande de l'installer dans un boîtier en recouvrant l'écran (fenêtre, éventuellement avec une vitre).
Le pont de soudure J1 relie le cadre métallique à la masse du système. Selon le tracé des pistes conductrices, c'est un avantage pour le test ESD, mais éventuellement un inconvénient pour l'émission de parasites.
La meilleure structure (ESD) est toujours celle qui est isolée (boîtier en plastique, disque acrylique). Si cela n'est pas possible, mettre à la terre le mieux possible (câble épais, chercher le point idéal sur le cadre).
Une routine de test qui interroge de manière cyclique le contrôleur d'affichage et le réinitialise éventuellement ou déclenche une réinitialisation matérielle permet de lutter contre les pannes. En cas de latch-up, l'alimentation électrique de l'écran doit également être coupée (y compris toutes les lignes de données, ou alors il faut d'abord la rétablir correctement).
Il est parfois préférable de relier le cadre métallique à la masse via un condensateur à disque.

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages "Support" et "Fiches techniques".

P204-3N / DIP204-4N n'indique rien

Question :
Mon LCD 4 × 20 (P204-3N) n'affiche rien

Réponse :
Les modules LCD équipés du contrôleur KS0073 disposent du bit RE supplémentaire, qui peut être activé et réinitialisé via l'onglet Function Set. Ce n'est que lorsque le bit RE est activé que vous pouvez initialiser l'écran sur "4 lignes".
Notez que RE doit également être réinitialisé avant d'atteindre, par exemple, le registre pour "Display On-Off Control" !
Notez que le contraste sur la broche 3 (VEE) est réglé par rapport à VDD ; c'est-à-dire que plus la tension est élevée (0,3 V ... 0,8 V ...), plus l'écran devient noir (contrairement aux écrans standard qui deviennent alors plus pâles).
Cette remarque concerne EA P204-3N, EA P204-3NLED, EA DIP204-4NLED, EA C124-NLED.

Les modules LCD équipés du contrôleur KS0073 disposent d'un bit RE supplémentaire qui peut être activé et désactivé via l'onglet Function Set. Ce n'est que lorsque le bit RE est activé que vous pouvez initialiser l'écran sur "4 lignes".
Notez que RE doit également être réinitialisé avant d'atteindre, par exemple, le registre pour "Display On-Off Control" !
Notez que le contraste sur la broche 3 (VEE) est réglé par rapport à VDD ; c'est-à-dire que plus la tension est élevée (0,3 V ... 0,8 V ...), plus l'écran devient noir (contrairement aux écrans standard qui deviennent alors plus pâles).
Cette remarque concerne l'EA P204-3N, l'EA P204-3NLED, l'EA DIP204-4 et -6, l'EA C124-NLED.

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages "Support" et "Fiches techniques".

Durée de vie de la LED blanche

Question :
J'ai entendu dire que les LED bleues n'étaient pas fiables. Puis-je vraiment utiliser ces nouveaux écrans ?

Réponse :
Il est toutefois certain que la durée de vie, c'est-à-dire la luminosité des LED, dépend essentiellement à la fois de la température de fonctionnement de l'éclairage et du courant de fonctionnement. Nous recommandons un courant de fonctionnement maximal de 15 mA par LED à 25 °C. Pour des températures plus élevées, il convient de tenir compte d'un derating.
Veuillez également noter que les LED doivent impérativement être utilisées avec une source de courant ou au moins avec une résistance en série. En raison de la grande dispersion des exemplaires pour la tension de flux (3,0 ~ 3,6 V), tous les cas doivent être pris en compte pour la solution de résistance en série.
Pour les applications de haute qualité, nous recommandons d'utiliser un module de la série EA DIP ou de la série EA eDIP. Ces modules sont équipés de LED blanches de la société NICHIA, le fabricant le plus haut de gamme qui s'est focalisé sur les applications industrielles.
En outre, nous utilisons ici nettement plus de LED que la concurrence. Ainsi, nos éclairages sont non seulement beaucoup plus lumineux, mais les LED ne doivent pas non plus être utilisées en permanence à la limite de leur puissance. La durée de vie s'en trouve nettement améliorée.
Ces informations sont basées sur l'état actuel de la technique, nous restons bien entendu à votre entière disposition pour toute question supplémentaire.

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages "Support" et "Fiches techniques".

EA DIP204-4 sur Bascom/ Atmega/ ATtiny

Question :
Après avoir perdu plusieurs jours ces dernières semaines à essayer de faire fonctionner un écran EA DIP204-4 programmé avec Bascom sur un ATiny2313 ainsi que sur un Atmega48, je voudrais ici exprimer ma frustration...
Comme les programmes fonctionnaient sans problème avec plusieurs autres écrans, j'ai bien sûr d'abord supposé que l'écran était défectueux et j'en ai acheté un autre (qui présentait bien sûr la même "erreur").
Une fois qu'ils fonctionnent, les écrans sont excellents et surtout, leur taille et leur forme sont parfaites.
Mais avec Bascom, je n'arrive pas à faire fonctionner l'écran.

Réponse :
Malheureusement, l'aide de BASCOM est erronée. Il suffit de lancer l'écran avec

::::::::::::::::::::::::::::::::::::::::::: :

Config Lcd = 20 * 4a , Chipset = Ks077 ::::::::::::::::::::::::::::::::::::::::::: :

(pas de faute d'orthographe) au lieu de
Config Lcd = 20 * 4
Dans le listing du programme, cela se présente alors comme suit :

::::::::::::::::::::::::::::::::::::::::::: :

Config Lcdpin = Pin , Db4 = Portb.0 , Db5 = Portb.1 , Db6 = Portb.2 , Db7 = Portb.3 , E = Portb.5 , Rs = Portb.4
Config Lcdbus = 4
'Configuration des paramètres de port

Config Lcd = 20 * 4a , Chipset = Ks0077

::::::::::::::::::::::::::::::::::::::::::: :

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages "Support" et "Fiches techniques".

Montage / installation EA DIP204-6 ?

Question :
J'utilise actuellement l'écran EA DIP204B-6NLW et j'aimerais le monter à l'avenir dans un boîtier.
1) Existe-t-il un cadre frontal adapté à l'écran ?
2) Existe-t-il d'autres accessoires qui permettent / facilitent le montage dans un boîtier ?

Réponse :
Comme la famille d'écrans EA DIP a été conçue pour un montage sur platine, il n'est pas prévu de monter cet écran sur une face avant. Le montage s'effectue par la platine ; cela signifie que la platine est montée dans le boîtier et que l'écran prend sa place derrière le passage de la platine.
Comme nous utilisons un écran EA DIP128-6 (graphique) de construction mécanique identique dans l'une de nos unités de commande (EA KIT129-6), le cache de montage EA 0FP129-6 correspondant convient en principe aussi à l'écran de texte du point de vue de la fenêtre. Le panneau de montage est fabriqué en aluminium et anodisé noir. Ici aussi, c'est la platine de base qui est montée, pas l'écran.

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages"Support" et"Fiches techniques".

EA DIP204 ne fonctionne pas en mode SPI

Question :
L'écran LCD DIP204-4 ne fonctionne pas en mode SPI. En mode parallèle 4 bits, l'écran LCD fonctionne. Le pont a été placé en conséquence sur SPI, ou la soudure a également été résolue plus tard et dirigée vers des broches / cavaliers customisés afin d'éviter de devoir constamment souder.

Réponse :
Si vous avez vérifié la position du pont de soudure avec un testeur de continuité (il reste parfois tout de même une très fine terminaison), cela ne peut en fait être dû qu'au timing.
Ci-joint la fiche technique du KS0073.
Vous trouverez le timing à la page 51 et à la page 78.

Vous trouverez de plus amples informations et des conseils de programmation sur nos pages "Support" et "Fiches techniques".
