Unités de commande avec écran tactile à encastrer, RS-232 / RS-422
- Panneau tactile intégré, anti-rayures, antireflet
- éclairage LED bleu/blanc ou jaune/vert
- divers jeux de caractères, y compris fonction zoom 8x
- Fonctions graphiques de haut niveau (ligne droite, bargraphe, menu, touches tactiles ...)
- RS-232 ou RS-422, alimentation 5V/12V/24V
- Macroprogrammation, stockage d'images, de textes et de fonctions
- 16 entrées et sorties numériques avec optocoupleur en accessoire
- livrable immédiatement
- différentes tailles : de 120x32 à 320x240 points
- logiciel de simulation pour Windows® pour le test préalable et l'aide au développement
Brève description

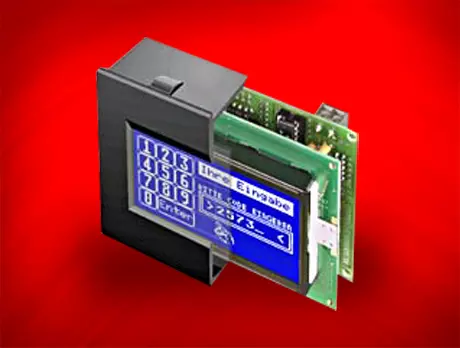

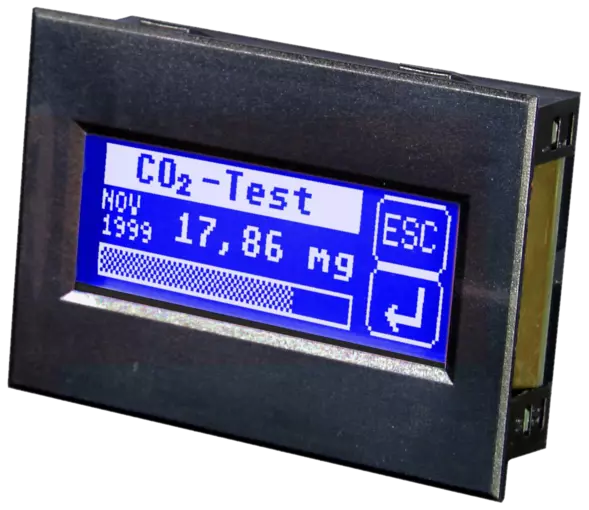

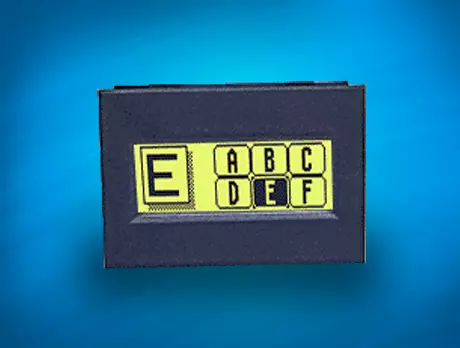

Le kit graphique EA KIT120-5LEDTP (voir illustration ci-dessus) est une unité de commande et d'utilisation entièrement construite de 2,4" à 5,9" avec diverses fonctions intégrées. L'écran compact, associé au très bon contraste supertwist, offre une unité prête à l'emploi. La commande s'effectue via les interfaces standard RS-232 ou RS-422. Le kit graphique contient, outre des routines graphiques complètes pour l'affichage, les polices les plus diverses, 2 entrées analogiques et une mémoire FLASH pour le stockage d'images et de macros.La programmation s'effectue à l'aide de commandes graphiques similaires à celles d'un langage de haut niveau ; la programmation fastidieuse de jeux de caractères et de routines graphiques est ici totalement supprimée. Aucun pilote ni outil de programmation sophistiqué n'est nécessaire. L'utilisation simple de macros et la possibilité de saisie via l'écran tactile en font un véritable Power Display. Nous avons encore une fois tout résumé dans un dépliant DIN-A4 en couleur:
Matériel informatique
Le kit graphique est conçu pour une tension de fonctionnement de +5V. Une alimentation de +9..36 V est possible en option. La transmission des données s'effectue en série de manière asynchrone au format RS-232 ou RS-422/RS-485. Le format de transmission est fixé à 8 bits de données, 1 bit d'arrêt, no parity. La vitesse de transmission peut être sélectionnée par des commutateurs DIP de 1200 baud à 115.200 baud. Des lignes de Handshake RTS et CTS sont disponibles.
Panneau tactile
Toutes les versions sont disponibles avec un écran tactile intégré.
En touchant l'écran, il est possible d'y faire des saisies et d'effectuer des réglages par menu. Les inscriptions sur les "touches" sont flexibles et peuvent être modifiées même en cours de fonctionnement (différentes langues, icônes).
Le dessin des différentes "touches", ainsi que l'inscription ou le regroupement de plusieurs champs sont pris en charge par le logiciel intégré. La programmation des champs est un jeu d'enfant.
Pour une impression encore meilleure, téléchargez l'outil de programmation gratuit, y compris l'éditeur et le simulateur, dans le tableau ci-dessous - Il est garanti sans virus et peut être exécuté immédiatement sans connaissances particulières en matière d'installation !
Les différentes versions
| Article- Désignation | Résolution | Dimensions | Image écran | Options | Champs | Notes | Fiche technique |
| KIT120-5LED | 120x32 | 68x39x24 mm | 2,4" | 9..36V, Panneau tactile | 5x2 | RS-232, Snap-In | KIT120 |
| KIT129-6LW | 128x64 | 75x60x24 mm | 2,8" | 9..35V, Panneau tactile | 5x3 | RS-232, bleu négatif avec LED-Bel. | KIT129-6 |
| KIT129J-6LW | RS-232, noir et blanc positif | ||||||
| KIT160-6LW | 160x80 | 101x78x35 mm | 3,1" | 9..35 V, RS-422, Panneau tactile | 8x4 | bleu négatif avec LED blanches. | KIT160-6 |
| KIT160-6LED | Éclairage LED gb/gn, boîtier snap-in. | ||||||
| KIT240-6LW | 240x64 | 180x65x40 mm | 5,4" | 9..35 V, RS-422, Panneau tactile | 12x4 | bleu négatif avec LED blanches. | KIT240-6 |
| KIT240-6LED | Éclairage LED jaune/vert | ||||||
| KIT160-7LW | 160x128 | 140x102x36 mm | 5,1" | 9..35 V, RS-422, Panneau tactile | 8x7 | Éclairage LED bleu-blanc | KIT160-7 |
| KIT240-7LW | 240x128 | 144x104x40 mm | 5,0" | 9..35 V, RS-422, Panneau tactile | 10x6 | Éclairage LED bleu-blanc | KIT240-7 |
| KIT240-7LED | Éclairage LED jaune/vert | ||||||
| KIT320-8LW | 320x240 ¼ VGA | 156x121x36 mm | 5,9" | 9..35 V, RS-422, Panneau tactile | analogique | noir-blanc positif avec LED-Bel. | KIT320-8 |
Logiciel
L'écran est programmé à l'aide de commandes telles que "Tracer un rectangle de (0,0) à (64,15)". Aucun logiciel ou pilote supplémentaire n'est nécessaire. Les chaînes de caractères peuvent être placées au pixel près. Le mélange de texte et de graphique est possible à tout moment. Il est possible d'utiliser jusqu'à 16 jeux de caractères différents. Chaque jeu de caractères peut être zoomé de 2 à 8 fois. Avec le plus grand jeu de caractères 16x8, il est ainsi possible d'afficher des mots et des chiffres en plein écran avec un zoom 8x (=128x64).L'utilisation de macros internes permet de définir clairement et rapidement des séquences d'instructions plus longues. Un logiciel de compilation est nécessaire pour la programmation de macros (voir ci-dessous).
Accessoires
- Panneau frontal à monter (EA KIT320-8, KIT240-6, -7, KIT160-7, KIT129-6)
Un panneau frontal en aluminium anodisé est disponible comme accessoire. Il permet de monter le kit graphique sans vis apparentes. Le montage est un jeu d'enfant. Tous les panneaux avant sont disponibles en noir (SW).
- Logiciel pour d'autres polices, images et création de macros : DISPLAY VISIONS LCD-Tools.
- Éditeur, compilateur, simulateur, exemples, démos
- Câble pour PC
Pour une connexion facile aux PC (programmation macro), nous fournissons un câble d'environ 1,5 m de long avec connecteur SUB-D 9 pôles (femelle) EA KV24-9B. Il suffit de le brancher sur le port COM 1 ou COM 2 et c'est parti. Remarque : le câble ne convient pas à la version RS-422 EA OPT-RS4224.
