Cartes de test et de démarrage pour modules LCD, TFT et OLED

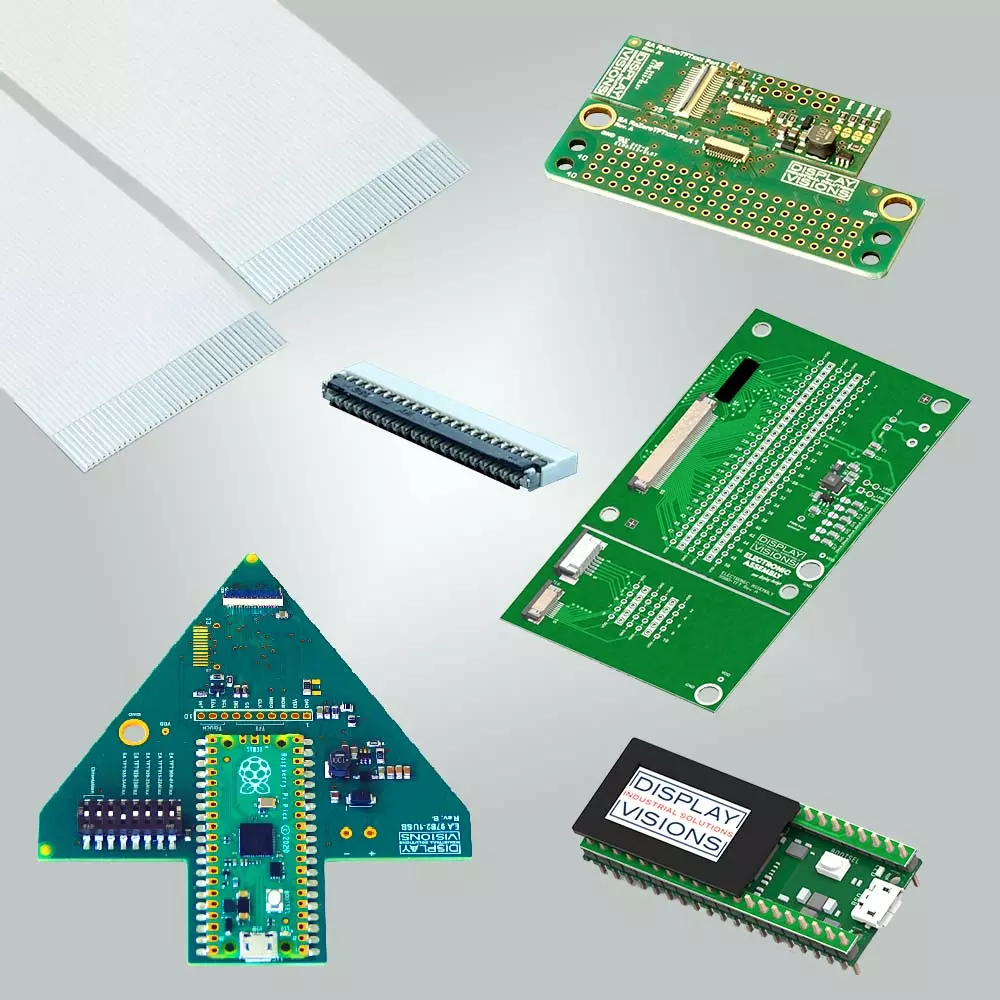

Cartes de démonstration et d'adaptation pour écrans TFT et IPS
EA 9980-TFT
Carte d'adaptation pour divers écrans TFT de 1,5" à 10,1". Y compris pilote LED intégré (max.95mA). Raccordement de l'écran par ZIFF (trame de 0,5mm et 0,3mm). Raccordement supplémentaire de l'écran tactile Câblage simple par cosse à souder de 2,54mm ou barrette à broches.
EA 9782-1TFT
Carte de démonstration USB avec écran IPS 0,96" (EA TFT009-18AINN). Pour un fonctionnement autonome et en collaboration avec l'outil Windows "startTFT.exe". Réglage de la luminosité et du sens de rotation 0°, 90°, 180° et 270°. Possibilité de télécharger ses propres images.
EA RaPicoTFT009
Écran TFT 0,9" pour Raspberry Pi Pico. À enficher directement. Avec librairies logicielles en C pour les textes et les images. Technologie IPS pour un angle de vision panoramique.

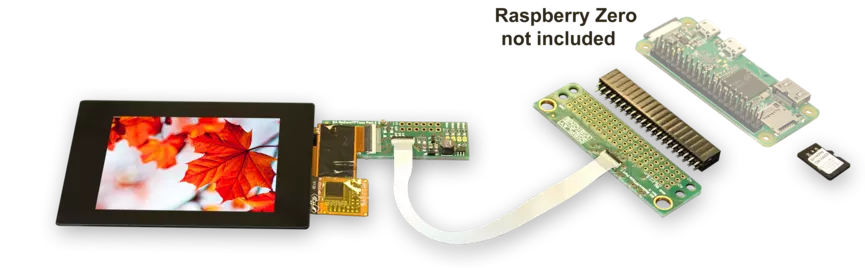

EA RaZeroTFT
Carte d'adaptation pour Raspberry Pi Zero pour le raccordement de petits écrans TFT/IPS. A enficher directement et avec driver LED. Pour les écrans EA TFT015-22, EA TFT020-23, EA TFT028-23, EA TFT035-34 dans les tailles 1.5", 2.0", 2.8" et 3.5". Inclut le support pour l'écran tactile. L'écran et la platine peuvent être montés séparément et reliés entre eux par un câble ZIFF de 127 mm.
Écran tactile résistif et capacitif (PCAP)
Nous proposons des solutions d'affichage tactile pour divers écrans graphiques de 102x32 à 1280x800 pixels : soit sous forme d'accessoires à coller soi-même, soit sous forme d'unité complète incluant l'évaluation et l'interface série.
Les écrans tactiles résistifs fournissent une tension analogique directement proportionnelle à la position du toucher. Ils peuvent être placés derrière un film supplémentaire et être utilisés aussi bien avec un stylo qu'avec le doigt. Même les gants épais fonctionnent parfaitement.
Nos écrans tactiles capacitifs sont équipés de leur propre contrôleur, qui fournit les données tactiles via une interface de bus I²C. Une vitre fine ou un gant fin n'entravent pas l'utilisation.

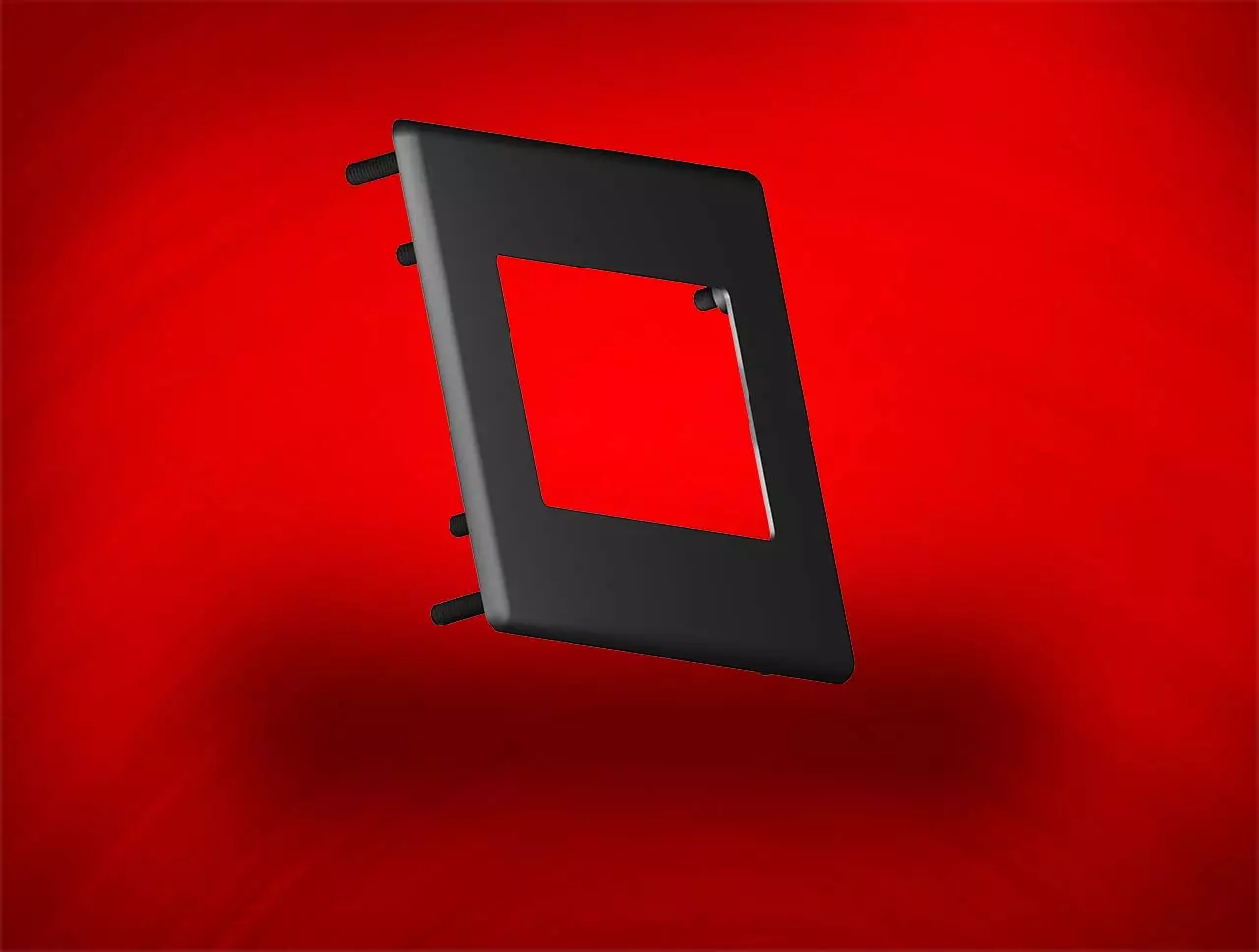

Cadre de recouvrement en plastique
- Série EA 017-xxU
Les cadres frontaux de la série EA 017-xxU sont fabriqués en matériau ABS noir selon UL 94 V0 (jusqu'à 100°C, auto-extinguible, ininflammable) avec une surface structurée résistante aux rayures. Ils contiennent un dispositif snap-in pour le montage des vitres les plus diverses d'une épaisseur de 1 mm. Les vitres peuvent ainsi être facilement remplacées en cas de besoin. Une vitre frontale peut être livrée au choix avec les cadres frontaux mentionnés (acrylique transparent, acrylique antireflet ou partiellement avec verre. - Série EA 017-xx
Les cadres frontaux de la série EA 017-xx ont une surface laquée noire mate et comportent une contre-dépouille au dos pour le montage par collage de vitres acryliques d'une épaisseur de 1 à 2 mm. Les cadres frontaux mentionnés peuvent être livrés au choix avec ou sans vitre acrylique collée. - Série EA 027-xxKE
Les cadres frontaux de la série EA 027-xxKE sont fabriqués en matériau ABS de couleur anthracite. Ils sont livrés exclusivement avec une vitre acrylique antireflet interchangeable. L'unité d'emballage est ici de 10 pièces.
Vous pouvez ouvrir ici immédiatement une fiche technique complète avec tous les cadres frontaux sous forme de fichier PDF.
| Cadre frontal pour matrice de points / LCD graphique | |||||||
|---|---|---|---|---|---|---|---|
| pour LCD | Fenêtre de visualisation AxB | Dimension extérieure CxD | Cote de montage ExF | par ex. pour Module LCD | Désignations de commande | ||
| 1x16 | 63,5x12,8 | 79,5x25,0 | 69,7x19,2 | EA W161-D | EA 017-1U | - | EA 027-1KE |
| 2x16 | 60,0x14,8 | 76,0x27,0 | 66,2x21,2 | EA P162-N | EA 017-2U | - | EA 027-2KE |
| 1x32 | 131,5x13,0 | 147,5x25,2 | 137,7x19,4 | (EA 7321) | - | EA 017-3 | - |
| 2x40 | 153,0x14,8 | 169,0x27,0 | 159,2x21,2 | EA W402 | EA 017-4U | - | EA 027-4KE |
| 2x32 | 140,0x15,8 | 156,0x28,0 | 146,2x22,2 | EA 7322-B | - | EA 017-5 | - |
| 1x16 | 98,5x12,8 | 114,5x25,0 | 104,7x19,2 | EA P161-E | EA 017-6U | - | - |
| 2x20 | 81,5x17,2 | 97,5x29,4 | 87,7x23,6 | EA P202-B | EA 017-7U | - | EA 027-7KE |
| 4x16 | 60,8x24,2 | 76,8x36,4 | 67,0x30,6 | EA P164 | EA 017-8U | - | EA 027-8KE |
| 4x20 | 75,0x24,2 | 91,0x36,4 | 81,2x30,6 | EA P204-N | EA 017-9U | - | EA 027-9KE |
| 240x64 | 131,0x38,0 | 147,0x50,2 | 137,2x44,4 | EA P240-6K2 | EA 017-10U | - | - |
| 1x40 | 243,0x18,0 | 259,0x30,2 | 249,2x24,4 | EA 8401-B | - | EA 017-11 | - |
| 2x16 | 97,4x22,4 | 113,4x34,6 | 103,6x28,8 | EA P162-B | EA 017-12U | - | EA 027-12KE |
| 4x40 | 145,0x28,0 | 161,0x40,2 | 151,2x34,4 | EA P404-N | EA 017-13U | - | EA 027-13KE |
| 2x24 | 92,0x14,8 | 108,0x27,0 | 98,4x21,2 | EA P242-N | EA 017-14U | - | - |
| 128x128 | 68,0x68,0 | 84,0x80,2 | 74,2x74,4 | EA VK-2128 | EA 017-15U | - | - |
| 160x80 | 75,0x39,0 | 91,0x51,2 | 81,2x45,4 | EA VK-5081 | EA 017-16U | - | - |
| 128x64 | 58,0x32,5 | 74,0x44,7 | 64,2x38,9 | EA VK-2064 | EA 017-17U | - | - |
| 160x128 | 99,5x80,5 | 115,5x92,7 | 105,7x86,9 | EA 7160-7K | EA 017-18U | - | - |
| 1x20 | 121,0x12,0 | 137,0x24,2 | 127,2x18,4 | EA 8201-B | - | EA 017-23 | - |
| 2x20 | 121,0x22,0 | 137,0x34,2 | 127,2x28,4 | EA P202-B2 | - | EA 017-24 | - |
| 4x20 | 121,0x41,5 | 137,0x53,7 | 127,2x47,9 | EA P204-B | - | EA 017-25 | - |
| 1x20 | 145,0x17,5 | 161,0x29,7 | 151,2x23,9 | EA P201-G | - | EA 017-26 | - |
| 2x20 | 145,0x33,8 | 161,0x46,0 | 151,2x40,2 | EA 8202-C | - | EA 017-27 | - |
Caches de montage
Pour nos panneaux de commande de la série EA KITxxx et EA eDIPxxx, nous proposons des caches de montage en aluminium anodisé. Ceux-ci offrent une finition professionnelle et se chargent automatiquement du montage de l'écran complet.
Disponible pour les résolutions suivantes :
- 128x64
- 160x104
- 160x128
- 240x64
- 240x128
- 320x240
- 800x480
Interface RS-232
De nombreux écrans LCD à matrice de points et graphiques ne disposent que d'une possibilité de connexion à un bus de données 8 bits. Si les données doivent être transmises en série (ports manquants, distance importante), il est recommandé d'utiliser une interface RS-232. Cette interface prend alors en charge l'initialisation complète et la gestion des lignes pour les affichages de texte. L'utilisation d'une interface facilite également considérablement la programmation des écrans graphiques.
- Interface RS-232 pour les écrans à matrice de points
La carte EA 9707-V24S convient à tous les écrans LCD à matrice de points avec HD 44780 (1x8 à 4x40 caractères). Elle ne mesure que 80x32x14mm. La connexion RS-232 se compose d'un connecteur à 10 pôles, 3 barrettes à souder différentes à 1 ou 2 rangées sont disponibles pour la connexion de l'écran. La vitesse de transmission peut être réglée sur 300, 1200, 2400 et 9600 bauds. Un potentiomètre de contraste se trouve sur la carte. La tension d'alimentation est de +5V ou, en option, de +9..35V. Vous pouvez télécharger ici la fiche technique complète au format PDF. Une interface RS-422 ainsi qu'une mémoire de texte fixe intégrée pour 64 pages et 6 entrées numériques sont disponibles en option.
- Interface RS-232 pour écrans graphiques
Nous pouvons fournir une interface RS-232 adaptée à presque tous les écrans graphiques LCD de notre gamme. Nous proposons également certains écrans sous forme d'unités graphiques entièrement construites. Les différents écrans ont des résolutions allant de 120x32 pixels à 640x480 pixels. Chaque interface est équipée de diverses polices et fonctions graphiques qui simplifient considérablement la programmation graphique, pourtant assez complexe.
Logiciel / Cartes de test

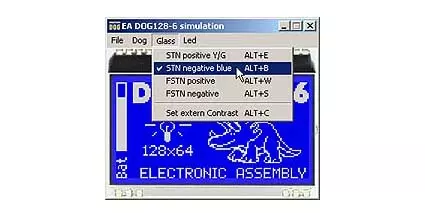

Un simulateur pour la série de textes et de graphiques EA DOG. Petit et compact, il ne nécessite aucune installation et permet de simuler tous les écrans avec leur éclairage sur son propre moniteur. Allumer et éteindre l'éclairage, afficher ses propres textes et images. Le tout est gratuit et extrêmement utile, et pas seulement en amont du développement.
Vous trouverez d'autres outils sur notre page Pilotes et outils.
Vous trouverez des cartes de test et d'évaluation dans notre boutique en ligne.
FAQ - Questions et réponses sur les accessoires pour écrans
Questions et réponses concises et faciles à comprendre sur les accessoires pour écrans
Quels sont les avantages de la carte adaptatrice EA 9980-TFT pour les écrans TFT ?
La carte adaptatrice EA 9980-TFT offre un moyen simple de connecter des écrans TFT de 1,5 à 10,1 pouces. Elle dispose d'un pilote LED intégré avec un courant maximal de 95 mA et permet la connexion via des connecteurs ZIFF à pas de 0,5 mm et 0,3 mm. Elle offre en outre une connexion pour écran tactile et un câblage simple via une barrette à souder de 2,54 mm ou une barrette à broches. Ces caractéristiques la rendent polyvalente et facilitent son intégration dans divers projets. Sa conception compacte et ses nombreuses possibilités de connexion constituent d'autres avantages de cette carte adaptatrice.
Comment fonctionne la carte de démonstration TFT USB EA 9782-1 ?
La carte de démonstration TFT USB EA 9782-1 est équipée d'un port USB et peut être utilisée aussi bien en tant qu'appareil autonome qu'en combinaison avec l'outil Windows « startTFT.exe ». Elle permet de connecter et de régler la luminosité ainsi que le sens de rotation des écrans à 0°, 90°, 180° et 270°. De plus, il est possible de charger ses propres images sur les écrans, ce qui en fait un outil idéal à des fins de démonstration et de développement. Sa simplicité d'utilisation et ses possibilités de personnalisation en font un outil précieux pour les développeurs. Sa compatibilité avec différents systèmes d'exploitation élargit considérablement ses possibilités d'utilisation.
Quelles sont les possibilités offertes par l'écran EA RaPicoTFT009 pour le Raspberry Pi Pico ?
L'écran EA RaPicoTFT009 est spécialement conçu pour le Raspberry Pi Pico et s'enfiche directement. Il est équipé d'un écran de 0,96 pouce et utilise la technologie IPS, qui garantit d'excellents angles de vision et permet ainsi une visualisation claire sous différents angles. Grâce aux bibliothèques logicielles fournies en C, il est facile d'afficher du texte et des images, ce qui facilite le développement de projets. Son intégration transparente avec le Raspberry Pi Pico en fait un choix idéal pour les développeurs à la recherche d'une solution d'affichage compacte et performante. Sa simplicité d'utilisation et sa haute qualité d'image constituent d'autres avantages de cet écran.
Quels sont les avantages des écrans tactiles capacitifs par rapport aux écrans tactiles résistifs ?
Les écrans tactiles capacitifs présentent l'avantage d'être équipés de leur propre contrôleur, qui transmet les données tactiles via une interface de bus I²C. Cela permet une détection plus précise et plus rapide des touches par rapport aux écrans tactiles résistifs. De plus, les écrans tactiles capacitifs sont moins sensibles à l'usure, car ils ne nécessitent pas de détection physique de la pression. Ils fonctionnent également à travers des vitres fines ou des gants, ce qui élargit leurs possibilités d'utilisation. Ces caractéristiques les rendent idéaux pour les applications qui exigent une grande précision et une grande fiabilité.
Quelles sont les fonctionnalités offertes par l'interface RS-232 pour les écrans matriciels et graphiques ?
L'interface RS-232 pour écrans matriciels et graphiques permet la transmission de données en série, ce qui est particulièrement avantageux en cas d'absence de ports ou de distances importantes. Elle se charge de l'initialisation complète et de la gestion des lignes pour les écrans texte, ce qui facilite considérablement la programmation. Pour les écrans LCD à matrice de points avec HD 44780, l'interface offre différentes options de débit en bauds et est équipée d'un potentiomètre de contraste. La tension d'alimentation peut être choisie de manière flexible entre +5 V et +9..35 V. Ces fonctions font de cette interface une solution polyvalente pour l'intégration d'écrans dans des systèmes complexes.
