Écran tactile - différences et détails de construction, avantages

Une question qui revient souvent est "Quelles sont les différences entre un écran tactile résistif et un écran tactile capacitif ?" ou encore "Quelle technologie tactile est la mieux adaptée à mon application ? Et, les écrans tactiles capacitifs (PCAP) sont-ils les meilleurs écrans tactiles ?

"Résistif" désigne la méthode de mesure, c'est-à-dire, dans ce cas, la mesure d'une résistance et "réagissant à la pression".

La structure de cette technologie se compose de deux niveaux, généralement un film polyester déformable et un support en verre rigide. Les faces intérieures sont chacune recouvertes d'une fine métallisation translucide (généralement de l'oxyde d'indium et d'étain, ITO). Pour éviter un court-circuit, les deux plans doivent être maintenus à une distance égale à l'aide de ce que l'on appelle des "spacers".

Si l'on appuie maintenant par l'avant sur la couche déformable, il se produit un contact de la métallisation supérieure à la métallisation inférieure. La position peut être déterminée par mesure de la résistance.

Méthode de mesure en détail :

Une tension continue est appliquée à l'une des deux métallisations, par exemple la métallisation supérieure. En l'absence de pression, aucune tension ne peut être mesurée sur l'autre couche.

Si les deux couches conductrices sont maintenant pressées l'une contre l'autre à un endroit précis, on mesure une tension qui est linéaire par rapport à la position du point de pression. Cela permet de déterminer une position, par exemple la position X. Dans un deuxième processus de mesure, on applique à nouveau une tension, mais cette fois-ci sur l'autre couche (par ex. la couche inférieure). Une mesure de tension sur l'autre couche (en haut) permet de déduire la position dans la direction Y.

Contrairement aux PCAP (écrans tactiles capacitifs), les écrans tactiles résistifs sont beaucoup plus sûrs en termes de réponse. Là où, avec un PCAP (téléphone portable, etc.), on essaie parfois une deuxième ou une troisième fois de "toucher une touche", le panneau tactile résistif réagit immédiatement - à condition que l'évaluation correspondante soit effectuée. Nous avons résumé d'autres différences dans un tableau ci-dessous.

Contrairement au tactile résistif, le tactile capacitif fonctionne sans aucune pression. Il suffit de le toucher légèrement. Dans cette technologie, seule une plaque de verre est utilisée. Au dos de celle-ci se trouve une couche conductrice transparente. La technologie capacitive nécessite également deux couches de métal isolées l'une de l'autre. La surface est divisée en grilles et la capacité actuelle de chaque champ est surveillée en permanence.

Un courant alternatif est appliqué à celle-ci, ce qui crée un champ électrique. Lorsqu'un doigt s'approche de la surface, les capacités des différentes pistes ITO changent. Cela peut être mesuré et la position exacte peut ainsi être déterminée.

Comme ce film conducteur est placé à l'intérieur de l'ensemble de la construction, la commande s'effectue sur la surface en verre claire et pratiquement inusable. Toutefois, outre le doigt, cette technologie ne peut être utilisée qu'avec des gants très fins ou avec des stylos de saisie conducteurs spéciaux.

Contrairement à un panneau tactile résistif, la surface est donc nettement plus dure et pratiquement inusable. L'inconvénient est que l'eau peut entraver ou bloquer la fonctionnalité. Nous avons répertorié d'autres différences dans le tableau ci-dessous.

En raison des différences physiques, il n'est pas possible de répondre de manière générale. Il existe des avantages et des inconvénients pour chaque technologie en fonction des applications. Il n'existe donc pas de technologie meilleure ou moins bonne. En plus des différences mentionnées ci-dessus, il y a encore beaucoup d'autres détails dans l'exécution et la structure qui doivent être considérés individuellement pour chaque appareil.

Le tableau ci-dessous permet d'avoir une vue d'ensemble.

N'hésitez pas à nous envoyer un e-mail avec vos exigences d'application ou à nous appeler : nous avons des spécialistes avec plus de 20 et 30 ans d'expérience. Nous comparerons volontiers avec vous les deux technologies en tenant compte de votre application.

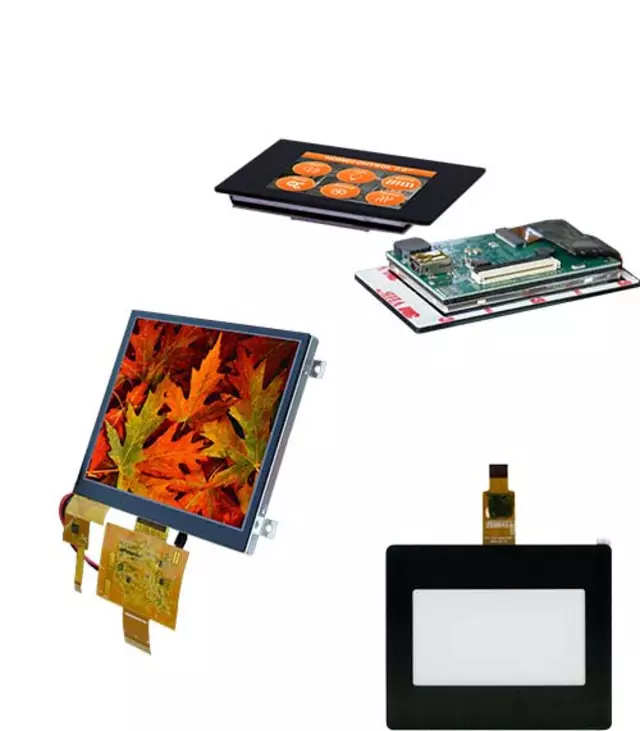

Surfez sur notre boutique en ligne pour trouver des solutions d'écrans tactiles standard de 1,7" à 7" :

Panneau tactile résistif (RTP)

Un écran tactile résistif nécessite une légère pression. Cette pression peut être appliquée non seulement avec un doigt et un gant, mais aussi avec n'importe quel autre objet (p. ex. un stylo ou un outil), ce qui permet de déclencher le panneau tactile. Le principal avantage réside dans la fiabilité de la réponse.

Panneau tactile capacitif (PCAP)

Le "projected capacitive touchpanel" ne réagit qu'à un "vrai" doigt ou à un crayon spécial. En revanche, il est plus clair et, dans le cas idéal, se laisse utiliser avec beaucoup de douceur ; c'est justement pour les "gestes de balayage" que le PCAP réagit de manière plus fiable que son frère résistif. Le principal avantage réside dans l'absence d'usure et la possibilité de créer son propre design, y compris l'impression du verre de protection.

Ralph Tischer, ingénieur diplômé - 05.2023
