Modules de comptage DVM (voltmètre) et numérique (LCD)

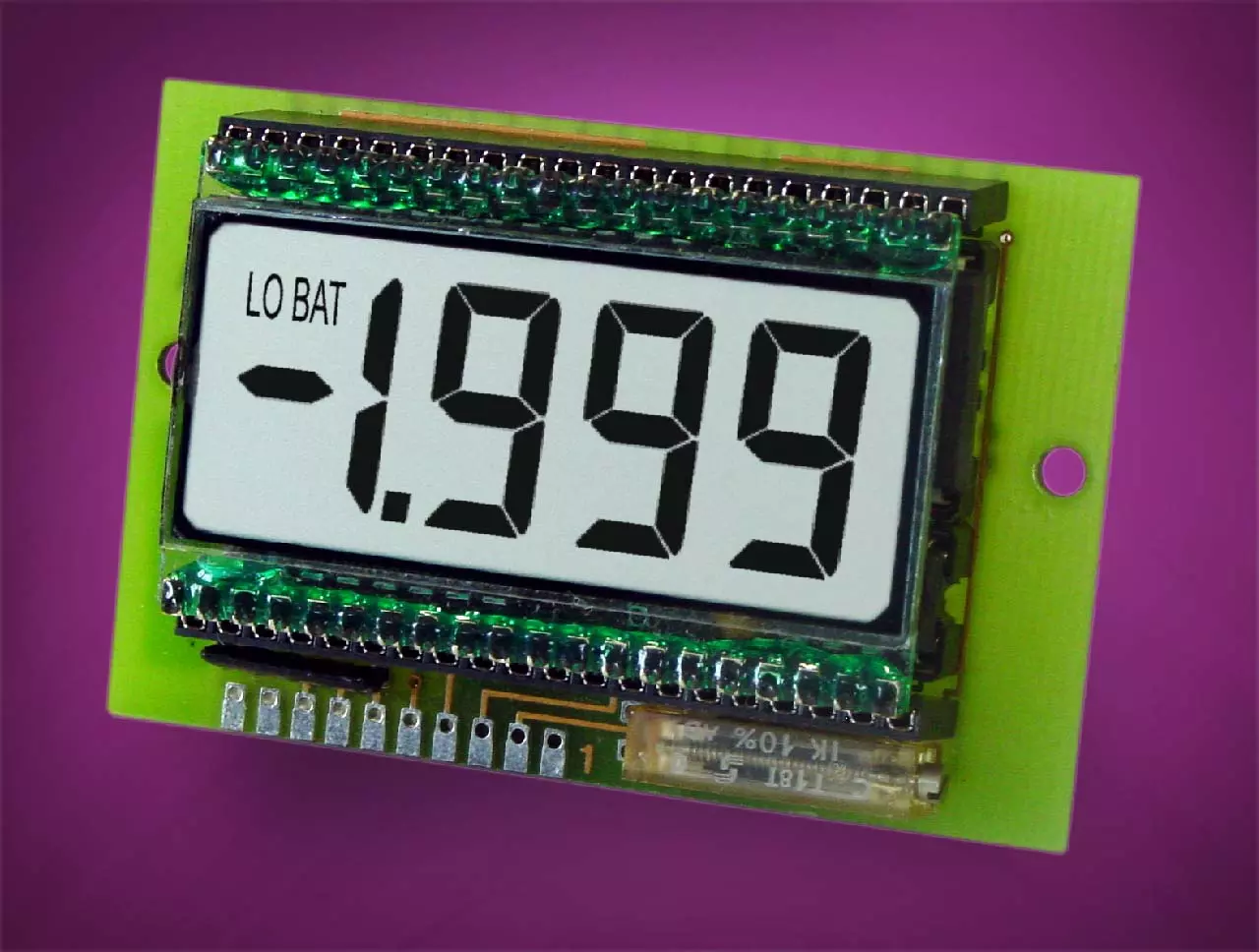

Voltmètre numérique à 3½ chiffres : EA 4110
* Affichage LCD statique à fort contraste
* Zéro automatique, polarité automatique, indication de débordement
* 3 plages de mesure différentes : ±200mV, ±2V, ±20V
* Tension d'alimentation 3,7-6V/2,5 ou. 0,5mA
* Commande du point décimal
* Convertisseur DC/DC interne -5V/10mA
* Affichage Low-Bat
* 3 plages de mesure, 3 types de convertisseurs
* 3 tailles d'écran différentes disponibles
* Possibilité de mesures par rapport à la masse
* Livré avec. Cadre frontal et de montage
* Dim. 13 mm hauteur des chiffres 67 x 43 x 15 mm
* Dim. 18 mm hauteur des chiffres 86 x 50 x 15 mm
* Dim. 50 mm hauteur des chiffres 188 x 89 x 15 mm
DESIGNATION DE COMMANDE (livraison avec cadre de montage)
| DVM à 3½ chiffres, hauteur de chiffres 13 mm | EA 4110-13NA |
| DVM à 3½ chiffres, hauteur de chiffres 18 mm | EA 4110-18NA |
| DVM à 3½ chiffres, hauteur de chiffres 50 mm | EA 4110-50NA |

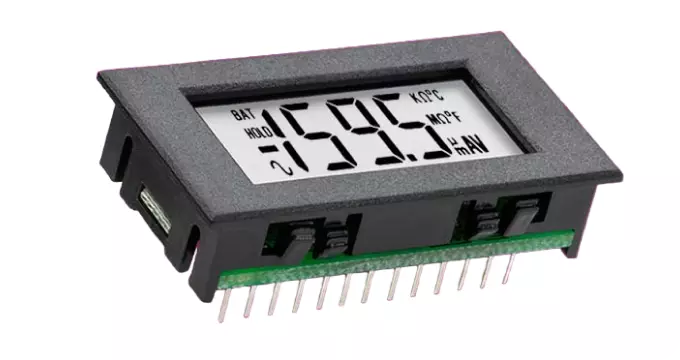

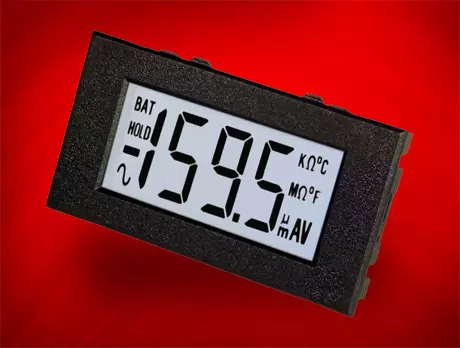

Mini-DVM à 3½ chiffres pour un fonctionnement en 5V ou 9V : EA VK-1000
* Universal Low Power DVM
* Cadre Snap-In intégré pour le montage
* Entrée de mesure différentielle ±200mV
* Ri > 100MOhm
* Tension de service 9V/180µA ou 5V/3mA
* Points décimaux, données dimensionnelles
* Convertisseur négatif interne pour fonctionnement 5V
* Entrée de mesure à la masse possible (en fonctionnement 5V)
* Dimensions 44 x 24 x 10 mm
DESIGNATION DE COMMANDE y compris cadre Snap-In
| Module DVM à 3½ chiffres | EA VK-1000V5 |
| Adaptateur enfichable pour EA VK-1000V5 | EA 9401 |
| Adaptateur enfichable pour EA VK-1000V5 | EA 9401-S |
Micro-DVM à 3½ chiffres : EA 4011-ASBL
* Dimensions très réduites 30x14x11 mm
* Eclairage LED inclus, désactivable
* Zéro automatique, polarité automatique
* Plage de mesure ±200mV
* Points décimaux pilotables
* Mesure par rapport à la masse (uniquement pour 3-7V)
* Cadre snap-in intégré
REMARQUE DE COMMANDE, cadre snap-in inclus
| Module micro-DVM à 3½ chiffres, 3-7V/15V | EA 4011-ASBL |

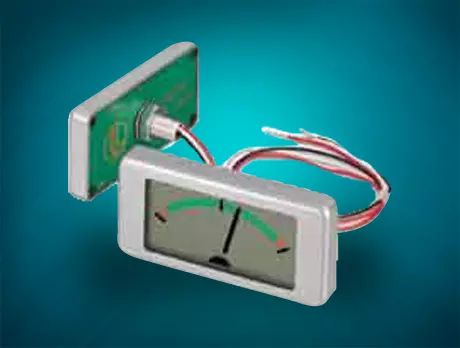

Aiguille LCD à 9 segments : EA 4080-1710
* Affichage LCD statique à fort contraste
* Entrée 0..+1V avec référence à la masse
* Montage très simple
* Alimentation 5..12V/6mA
* Température de fonctionnement 0..+50°C
* Dimensions 44 x 22 mm
SIGNALISATION DE COMMANDE
| Aiguille LCD à 9 segments | EA 4080-1710 |
Compteur de sommes, d'événements, de fréquences

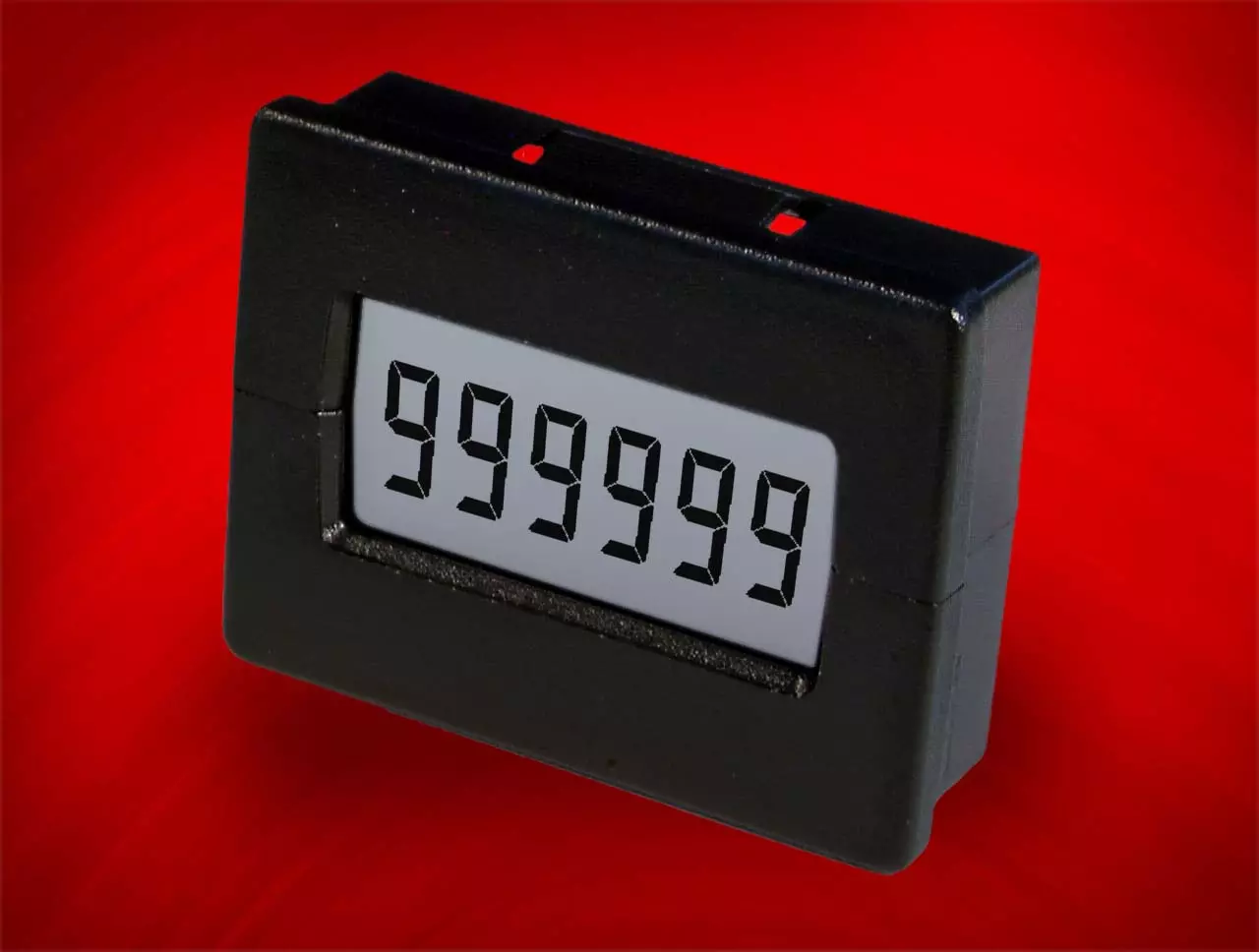

Compteur miniature à 6 chiffres : EA 2021-N
- Entrée de comptage à déclenchement de Schmitt
- Fréquence de comptage jusqu'à 10kHz max.
- Prise en compte de l'impulsion en cas de flanc négatif
- Réinitialisation active Impulsion basse min. 15ms
- Cadre snap-in en 2 parties 30,5x23,5mm
- Entrée avant/arrière (uniquement EA 2022-N)
- Dimensions 28 x 18 x 6,5mm
DESIGNATION DE COMMANDE y compris cadre Snap-In
| Compteur miniature à 6 chiffres | EA 2021-N |
| Compteur miniature, version avant/arrière | EA 2022-N |
| Cadre frontal pour montage snap-in | EA 021 |

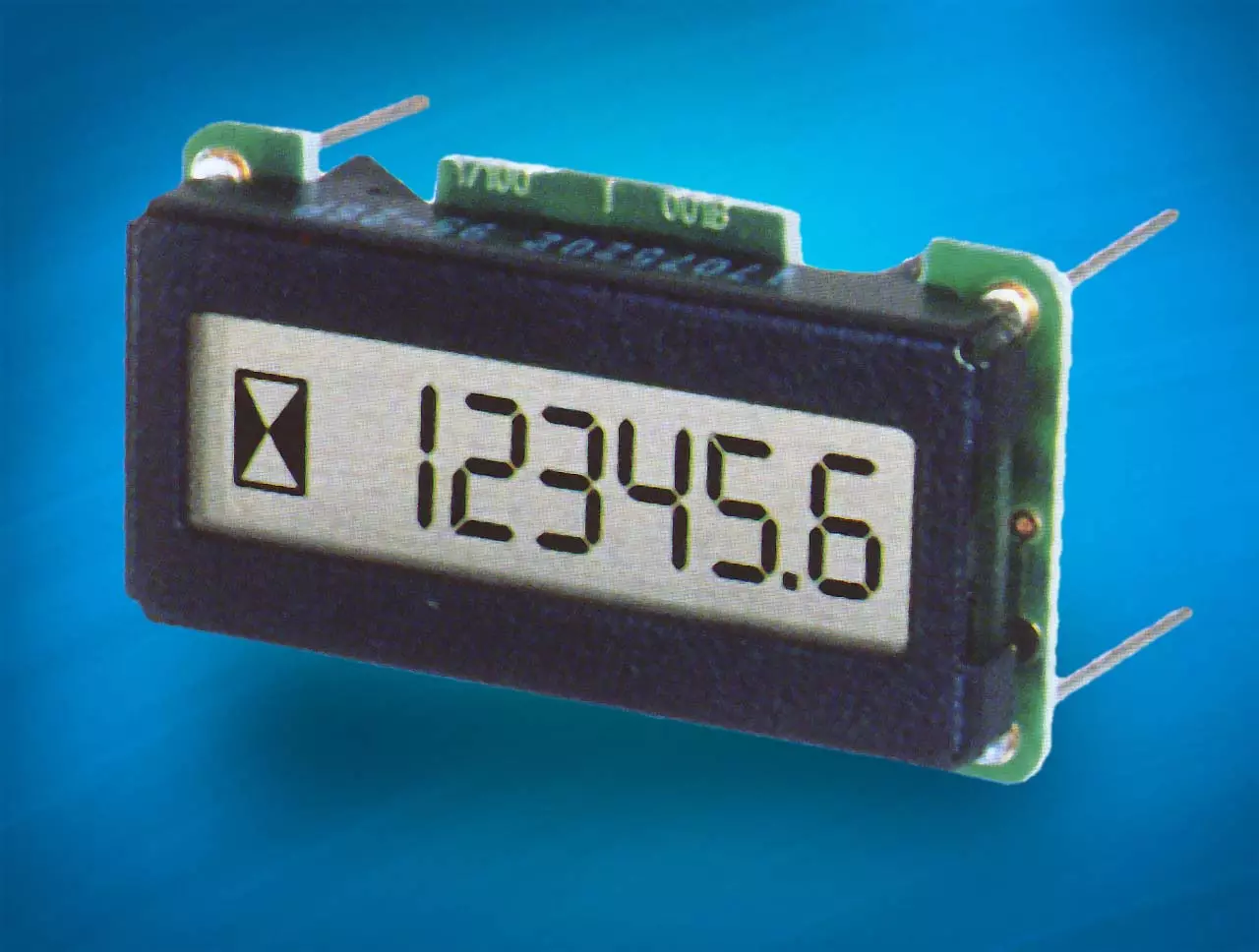

Compteur à 6 chiffres, inoubliable avec EEPROM : EA 2070
- la valeur du compteur est conservée pendant au moins 25 ans
- hauteur des chiffres 5mm ou 7mm
- sans ou avec éclairage
- Fréquence de comptage jusqu'à 500Hz max.
- Entrée de réinitialisation
- Prise en charge en cas de flanc H/L
- Dimensions 33 x 18mm (EA 2070-5xxx)
- Dimensions 39 x 25mm (EA 2070-7xxx)
ÉTIQUETTE DE RÉGLAGE
| Compteur EEPROM 5mm | EA 2070-5112 |
| Compteur EEPROM 7mm avec LED-Bel. | EA 2070-7114 |

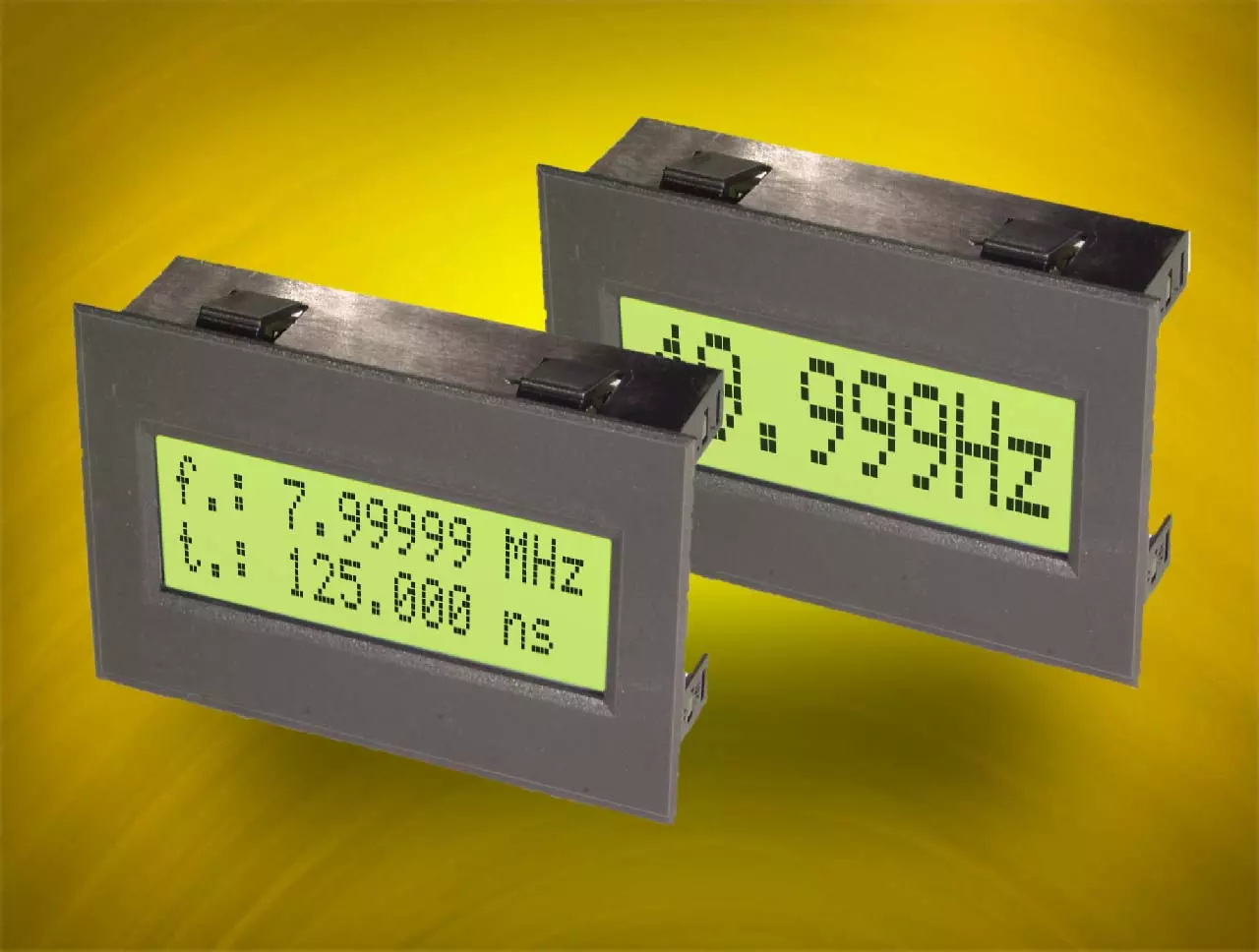

Fréquencemètre/permanent : EA 6533
* Interface RS-232 pour la lecture
* Entrées de comptage à trigger de Schmitt CMOS
* Plage de mesure 0,0025Hz ... 40MHz
* Sélection automatique de la gamme
* EA 6533-8 : 8-st. pour fréquence OU période
* EA 6533-16 : 16-st. pour fréquence ET période
* Chiffres 11,48mm (-8) ou. 6,68mm (-16)
* alimentation 5V ou optionnelle 9..35V
* éclairage LED jaune/vert inclus
* boîtier snap-in inclus pour montage en face avant
* dimensions 77 x 54 x 22 mm
DESIGNATION DE COMMANDE snap-in inclus
| 8-st. Compteur de fréquence/durée de période | EA 6533-8 |
| 16-st. Compteur de fréquence/durée de période | EA 6533- 16 |

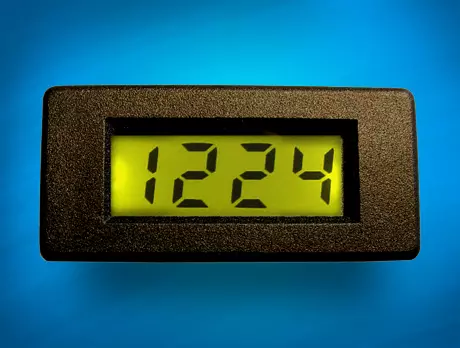

Compteur de fréquence/tours à 4 chiffres EA 6110-FA
* Entrée trigger Schmitt CMOS jusqu'à 2MHz
* Temps de porte prog. pour compteur de fréquence 10µs-1000s
* Temps de porte prog. Temps de porte pour compteur de tours 6µs-600s
* Base de temps à quartz : 100kHz ±5ppm
* Commande de point décimal, sortie de report
* Indication de dépassement par deux points
* Suppression des zéros en avance
* Hauteur des chiffres 13 mm 67 x 43 x 15 mm
* Hauteur des chiffres 50 mm 188 x 89 x 15 mm
DESIGNATION DE COMMANDE y compris cadre frontal
| Compteur de fréquence à 4 chiffres, 13mm | EA 6110-13FA |
| Compteur de fréquence à 4 chiffres, 50mm | EA 6110-50FA |
| Module d'avantage (1 à 10.0000.000) | EA 9110-T |
| Multiplicateur PLL (1 à 10.000) | EA 9110-M |
Afficheurs au mètre
* Voltmètre (DVM)
* Enregistreur de données
* min/max
* Limite avec avertissement
* plus grand/plus petit
* RS-232
* USB
* I²C-Bus
* SPI
* WiFi / WLAN
* 1-4 entrées
* Affichage couleur TFT
* Touch PCAP
* Bargraphe
* Aiguille
* Diagramme
* Low Power
* Matrice de points
* OLED
* Intelligent

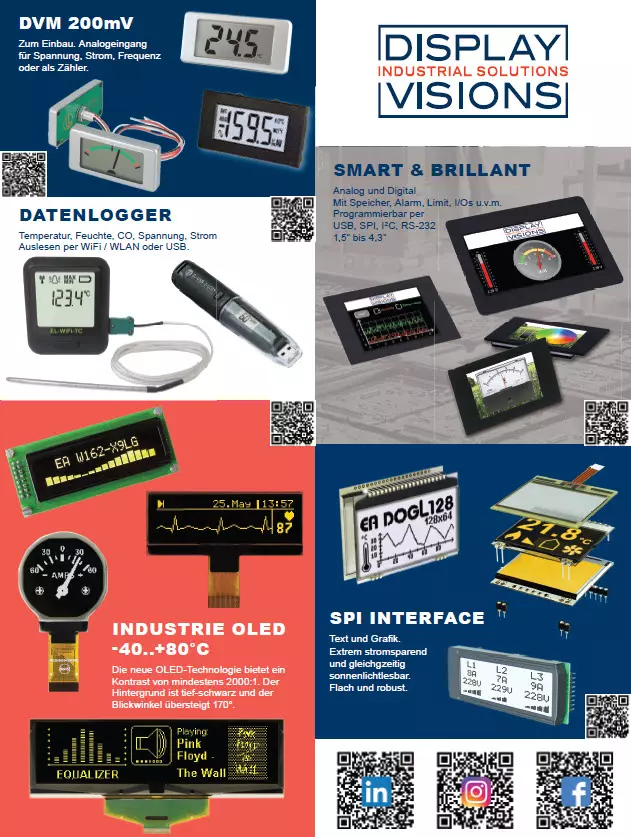

Un dépliant en donne un bref aperçu. N'hésitez pas à nous contacter par téléphone ou par e-mail. !
plus
FAQ - Questions et réponses sur le DVM et les compteurs
Questions et réponses concises et faciles à comprendre sur le DVM et les multimètres
Quelles sont les plages de mesure proposées par les multimètres numériques de DISPLAY VISIONS ?
Quels sont les avantages des compteurs DISPLAY VISIONS ?
Comment fonctionne la fonction Autozero sur les multimètres numériques de DISPLAY VISIONS ?
La fonction Autozero des multimètres numériques (DVM) de DISPLAY VISIONS permet à l'appareil de calibrer automatiquement le point zéro. Cela s'avère particulièrement utile pour minimiser les erreurs de mesure et améliorer la précision des mesures. La fonction opère en continu et s'adapte aux variations de l'environnement. Cela garantit que les mesures sont toujours précises, sans que l'utilisateur ait à intervenir manuellement. Cet étalonnage automatique constitue un avantage essentiel pour les applications exigeant une précision maximale.
Quelles sont les options d'alimentation électrique disponibles pour les DVM et les compteurs de DISPLAY VISIONS ?
Les multimètres numériques et les compteurs de DISPLAY VISIONS offrent des options d'alimentation flexibles qui répondent à divers besoins. Les multimètres numériques peuvent fonctionner avec une tension d'alimentation de 3,7 à 6 V ou de 9 V, tandis que les compteurs nécessitent une tension d'alimentation de 5 V ou, en option, de 9 à 35 V. Cette flexibilité permet d'utiliser ces appareils dans divers environnements et applications. De plus, certains modèles sont équipés d'un convertisseur CC/CC interne qui fournit une alimentation supplémentaire.
Quelles sont les tailles d'écran disponibles pour les DVM de DISPLAY VISIONS ?
Les écrans DVM de DISPLAY VISIONS sont disponibles en trois tailles différentes, afin de répondre à toutes les exigences. La plus petite taille présente une hauteur de chiffres de 13 mm et mesure 67 x 43 x 15 mm. La taille intermédiaire offre une hauteur de chiffres de 18 mm et des dimensions de 86 x 50 x 15 mm. La plus grande variante présente une hauteur de chiffres de 50 mm et mesure 188 x 89 x 15 mm. Ce choix permet de sélectionner l'afficheur adapté à des applications spécifiques et à des exigences de visibilité particulières.
Pourquoi DISPLAY VISIONS est-il le meilleur choix pour les VDM et les compteurs ?
DISPLAY VISIONS est le choix idéal pour les multimètres numériques et les compteurs, car l'entreprise propose une large gamme de produits fiables et de haute qualité. Ces appareils sont équipés d'une technologie de pointe qui permet des mesures précises et une utilisation simple. De plus, DISPLAY VISIONS propose des solutions sur mesure adaptées aux besoins spécifiques des clients. L'excellent service client et les conseils complets garantissent aux clients le meilleur accompagnement possible. Avec une multitude d'options et de fonctionnalités, les produits de DISPLAY VISIONS sont idéaux pour les applications exigeantes.
