Écrans OLED pour l'industrie, lumineux et durables
OLED -40..+80°C

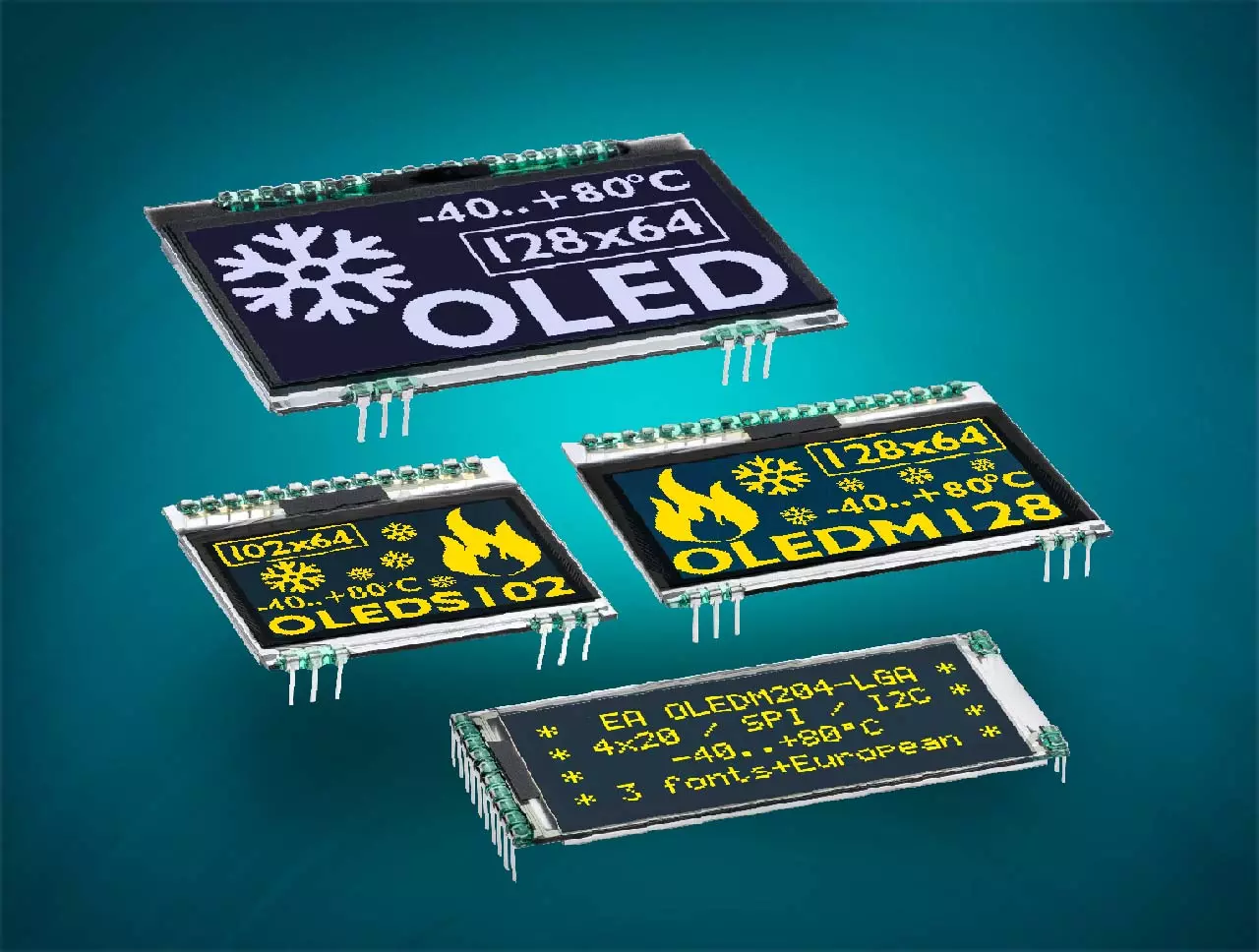

La première famille d'écrans OLED à broches au monde est disponible ! De 2,0" à 2,9" avec des broches au pas de 2,54mm permettent non seulement un montage rapide et sans problème d'échantillons, mais aident également à la production en série car aucune construction coûteuse n'est nécessaire pour le montage.
Toutes les autres caractéristiques sont également convaincantes:
- Top. -40..+80°C
- du froid glacial au chaud incandescent
- un angle de vision extrêmement large de plus de 170°
- un contraste > ; 1:1000
- un temps de réaction typique de 10µs - même à -40°C
Toutes les versions disposent d'une interface de bus SPI et I²C.
| Écrans OLED avec broches | |||||||
|---|---|---|---|---|---|---|---|
| Référence de commande | Diagonale | Résolution | Dimensions en mm | Couleur | Fiche technique | Boutique | |
| EA OLEDS102-6GGA | 1,7" | 102x64 | 39x38x3,3 | avec verre de protection | jaune |  | |
| EA OLEDS102-6LGA | 39x38x2,1 | o. Verre de protection | |||||
| EA OLEDS102-6LWA | 39x38x2,1 | blanc sans verre de protection | blanc | ||||
| EA OLEDM128-6GGA | 2,3" | 128x64 | 55x43x3,3 | avec verre de protection | jaune | | |
| EA OLEDM128-6LGA | 55x43x2,1 | o. Verre de protection | |||||
| EA OLEDM128-6LWA | 55x43x2,1 | blanc sans verre de protection | blanc | ||||
| EA OLEDL128-6GGA | 2,9" | 128x64 | 68x51x3,3 | avec verre de protection | jaune | | |
| EA OLEDL128-6LGA | 68x51x2,1 | o. Verre de protection | |||||
| EA OLEDL128-6NGA | 68x51x1,8 | fond argenté | |||||
| EA OLEDL128-6LWA | 68x51x2,1 | blanc sans verre de protection | blanc | ||||
| EA OLEDM204-GGA | 2,0" | 4x20 / 2x20 | 61x26x3,3 | avec verre de protection | jaune | | |
| EA OLEDM204-LGA | 61x26x2,1 | o. Verre de protection | |||||
| EA OLEDM204-LWA | 61x26x2,1 | blanc sans verre de protection | blanc | ||||

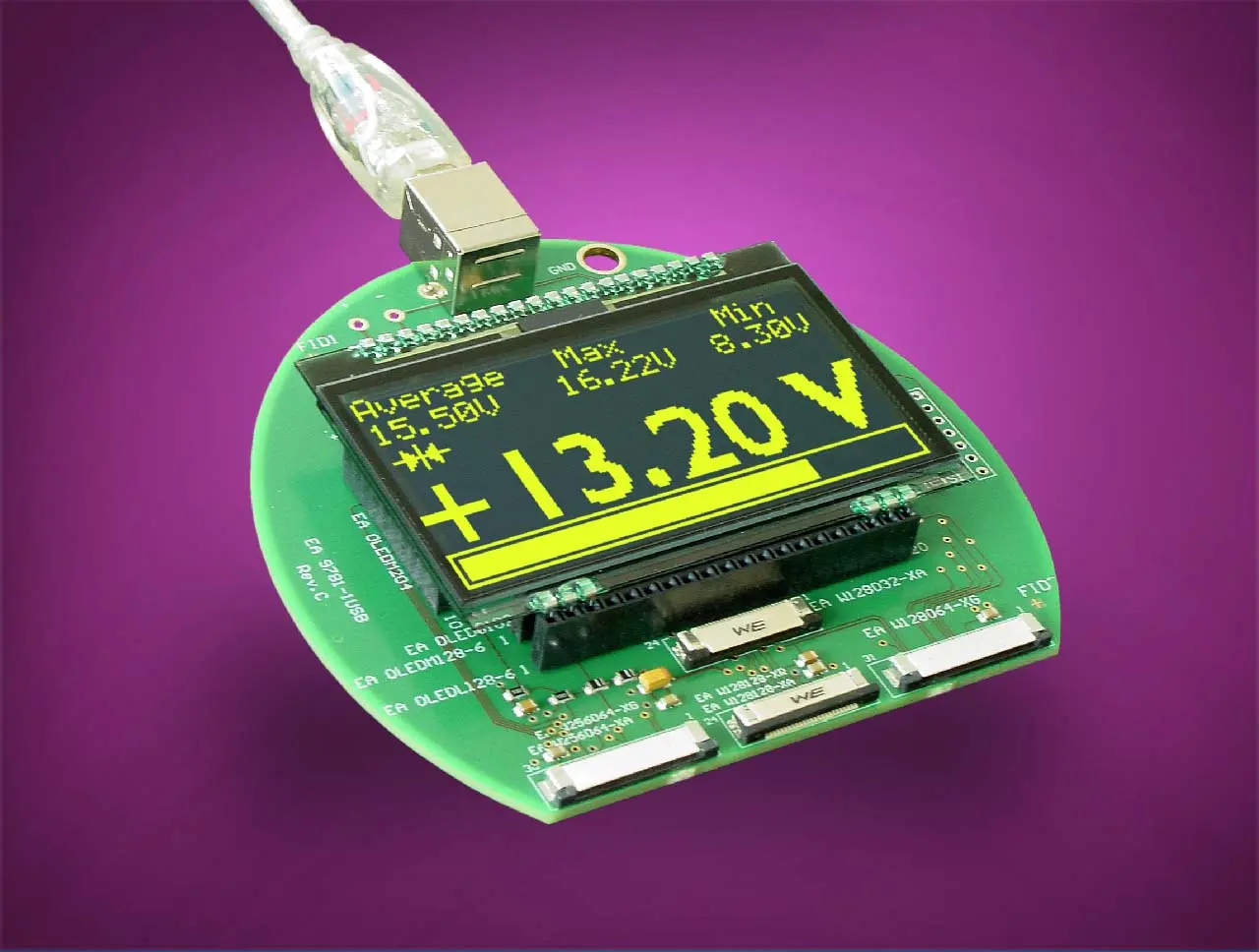

Test rapide OLED via USB
Vous n'avez encore jamais mis un écran en service aussi rapidement!
Avec la carte de test EA 9781-2USB.
Connecter la carte de test au PC, installer le pilote USB et brancher l'écran. Plusieurs images de test apparaissent déjà sur l'écran.
L'affichage d'images personnelles (monochromes) est un jeu d'enfant grâce à l'opération Drag&Drop.
L'interface SPI de l'écran est sortie et peut être connectée à tout moment à son propre système µC.
Téléchargement Simulateur OLED
Fiche technique pour EA 9781-2USB et simulateur
Fonctionnement continu sans problème
Les nouveaux écrans OLED de la société DISPLAY VISIONS peuvent enfin être installés dans des applications industrielles. Grâce à la nouvelle technologie OLED brevetée, les écrans atteignent une durée de vie de 30.000 à 100.000 heures, selon la couleur de la lumière et la température ambiante !

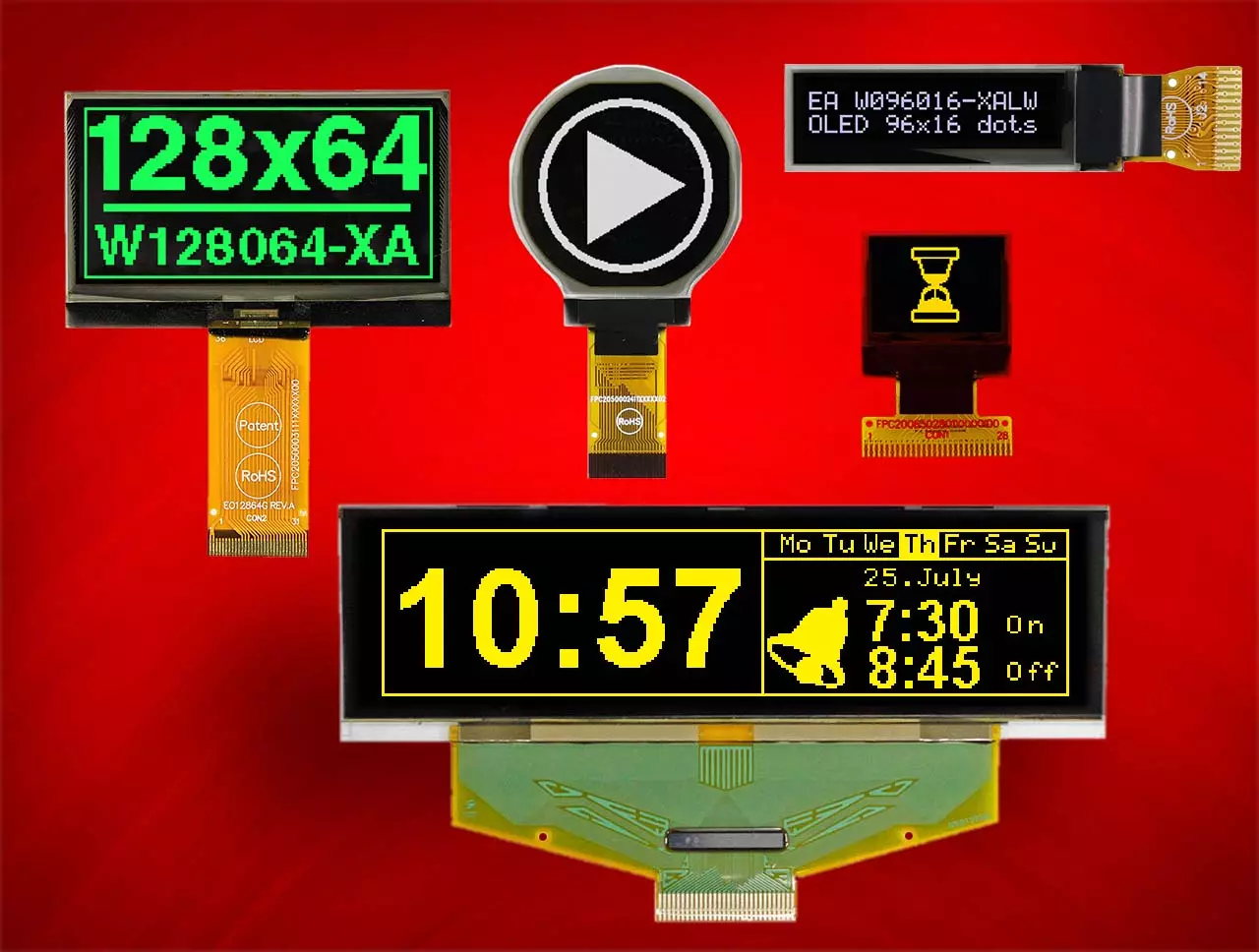

Petits écrans graphiques avec câble flexible
Qu'ils soient ronds, carrés ou extrêmement petits avec seulement 29x9mm, les nouveaux écrans OLED de DISPLAY VISIONS montrent tous leurs avantages pour les applications portables compactes : ils consomment peu d'énergie, sont compacts et conviennent à une plage de températures extrêmement large de -40..+80°C.
La connexion se fait en série avec n'importe quel système 3,3V. Grâce au contrôleur intégré et aux exemples d'initialisation, les valeurs de mesure, les graphiques et les icônes peuvent être affichés rapidement et de manière contrastée.
Ecrans graphiques OLED avec câble flexible | ||||||
|---|---|---|---|---|---|---|
| Référence de commande | Diagonale | Résolution | Dimensions en mm | Couleur | Fiche technique | Boutique |
| EA W064048-XALW | 0,66" | 64x48 | 18,46x18,1 | blanc | | |
| EA W064048-XALG | jaune | |||||
| EA W096016-XALW | 0,84" | 96x16 | 29,1x9,2 | blanc | | |
| EA W096016-XBLW | ||||||
| EA W128128-XRLB | 1,18" rond | 128x128 | 36,98x41,23 | bleu | | |
| EA W128128-XRLG | jaune | |||||
| EA W128128-XRLW | blanc | |||||
| EA W128128-XALW | 1,5" | 128x128 | 33,8x36,5 | blanc | | |
| EA W128128-XALG | jaune | |||||
| EA W128032-XALW | 2,2" | 128x32 | 62x24 | blanc | | |
| EA W128032-XALG | jaune | |||||
| EA W128064-XALW | 2,42" | 128x64 | 60,5x37 | blanc | | |
| EA W128064-XALG | jaune | |||||
| EA W128064-XALE | vert | |||||
| EA W256064-XALW | 3,12" | 256x64 | 88x27,8 | blanc | | |
| EA W256064-XALG | jaune | |||||
| EA W256064-XALE | vert | |||||
| EA W256064-XGLG | 5,5" | 256x64 | 146x45 | jaune | | |

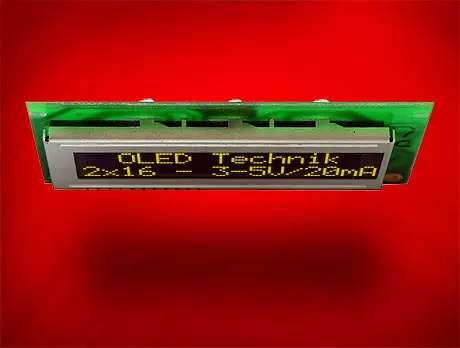

Présentoirs de texte 2x8..4x20
Avec la fameuse interface 4 bits et 8 bits, les nouveaux écrans OLED sont tout à fait similaires au standard HD44780.
| Écrans OLED - Texte | |||||
| Désignation de commande | Lignes x Caractères | Hauteur des caractères en mm | Dimensions en mm | Couleur | Boutique |
| EA W082-XLG | 2x8 | 5,5 | 58x32 | Jaune | |
| EA W162-X3LG | 2x16 | 5,5 | 80x36 | Jaune | |
| EA W162-X3LW | Blanc | | |||
| EA W162-X9LG | 2x16 | 5,5 | 85x36 | Jaune | |
| EA W162-XLG | 2x16 | 5,5 | 84x44 | Jaune | |
| EA W162-XBLG | 2x16 | 8,9 | 122x44 | Jaune | |
| EA W162-XBLW | Blanc | | |||
| EA W202-XLG | 2x20 | 5,5 | 116x37 | Jaune | |
| EA W204-XLG | 4x20 | 4,75 | 98x60 | Jaune | |
| Fiche technique oled.pdf | |||||
anglais, japonais, européen, cyrillique
Enfin, tous les jeux de caractères importants de ce monde sont déjà intégrés par défaut : Anglais, japonais, européen et cyrillique. Dans les pays froids d'Europe de l'Est, les nouveaux écrans OLED constituent la solution idéale : fonctionnalité complète, y compris les caractères cyrilliques. Et un affichage rapide même par des températures glaciales de -40°C. Les températures froides ne sont pas non plus un problème pour la durée de vie.
OLED avec USB, RS-232 et PCAP
Nos écrans OLED à capacité graphique avec connexion USB et panneau tactile intégré sont tout nouveaux dans notre offre. Ils peuvent être utilisés comme unité de commande à part entière ou comme simple affichage.
Outre d'autres interfaces sérielles comme RS-232, SPI et I²C, quelques entrées et sorties numériques et analogiques sont également embarquées. Il est ainsi possible de réaliser des commandes simples avec des contenus d'écran définis. Actuellement disponible en deux tailles : 2,9" avec 82x67x21mm et 1,7" avec 55x54x21mm.
EA PLUGL128-6GTC OLED avec écran tactile, connecteur ZIFF
EAPLUGL128-6GTCZ OLED avec écran tactile, connecteur ZIFF et bornes à vis et connecteur IDC 26 pôles pour E/S
EA PLUGS102-6GTC OLED avec Touch, connecteur ZIFF
EAPLUGS102-6GTCZ OELD avec Touch, connecteur ZIFF et bornes à vis et connecteur IDC 26 pôles pour E/S.
Le montage s'effectue très simplement par collage sur la face avant - transversalement ou de chant. Fiche technique.
FAQ - Questions et réponses sur les écrans OLED
Questions et réponses concises et faciles à comprendre sur les écrans OLED
Quels sont les avantages des écrans OLED dotés de broches espacées de 2,54 mm ?
Les écrans OLED dotés de broches au pas de 2,54 mm permettent un montage rapide et sans difficulté. Ils sont particulièrement avantageux pour la production en série, car ils ne nécessitent pas de structure coûteuse pour leur montage. Ces écrans sont disponibles en différentes tailles, de 2,0" à 2,9". Leur intégration aisée et leur montage simple en font un choix idéal pour de nombreuses applications. De plus, ils offrent une longue durée de vie et sont adaptés à une large plage de températures.
Comment procéder à la mise en service d'un écran OLED à l'aide de la carte de test EA 9781-2USB ?
La mise en service d'un écran OLED à l'aide de la carte de test EA 9781-2USB est très simple. Il suffit de connecter la carte de test à l'ordinateur et d'installer le pilote USB. Ensuite, on branche l'écran et plusieurs images de test s'affichent automatiquement. Il est très facile d'afficher ses propres images par glisser-déposer. Cette simplicité d'utilisation permet une exploitation rapide et efficace des écrans.
Quelle est la durée de vie des écrans OLED de DISPLAY VISIONS ?
Les écrans OLED de DISPLAY VISIONS ont une durée de vie comprise entre 30 000 et 100 000 heures, en fonction de la couleur d'éclairage et de la température ambiante. Cette longue durée de vie est rendue possible par la nouvelle technologie OLED brevetée. Même à des températures extrêmes comprises entre -40 °C et +80 °C, la durée de vie reste stable. Cela les rend particulièrement adaptés aux applications industrielles, où la fiabilité et la longévité sont essentielles.
Quelles interfaces offrent les nouveaux écrans OLED tactiles ?
Les nouveaux écrans OLED tactiles offrent une multitude d'interfaces. Outre le port USB, des interfaces série telles que RS-232, SPI et I²C sont également disponibles. De plus, plusieurs entrées et sorties numériques et analogiques sont intégrées. Cette diversité d'interfaces permet une intégration flexible dans divers systèmes et applications. Ils peuvent être utilisés aussi bien comme unité de commande que comme simple écran d'affichage.
Quels sont les avantages des écrans OLED de DISPLAY VISIONS dans les environnements froids ?
Les écrans OLED de DISPLAY VISIONS sont parfaitement adaptés aux environnements froids. Ils offrent toutes leurs fonctionnalités même à des températures glaciales de -40 °C. Leurs temps de réponse rapides, généralement de 10 µs, sont pleinement maintenus même à basse température. De plus, tous les jeux de caractères importants, y compris les caractères cyrilliques, sont intégrés. Cela les rend particulièrement intéressants pour des applications dans les pays d'Europe de l'Est où il fait froid.
