Petit automate moderne avec écran tactile

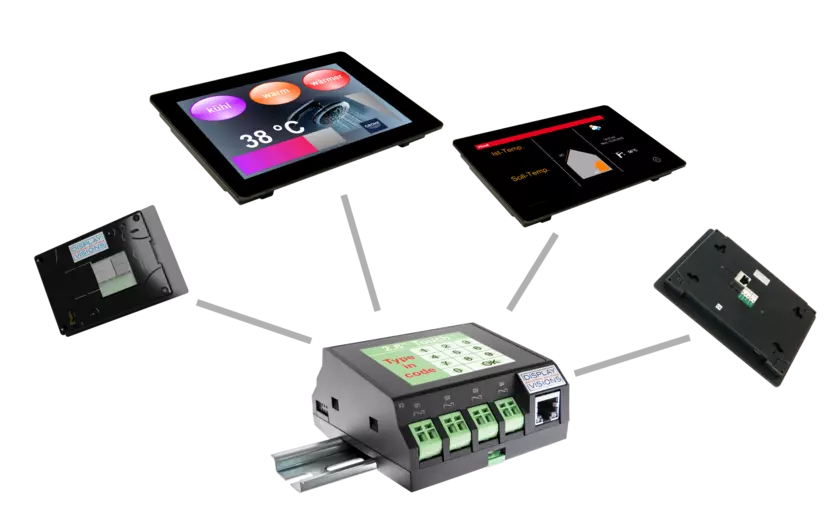

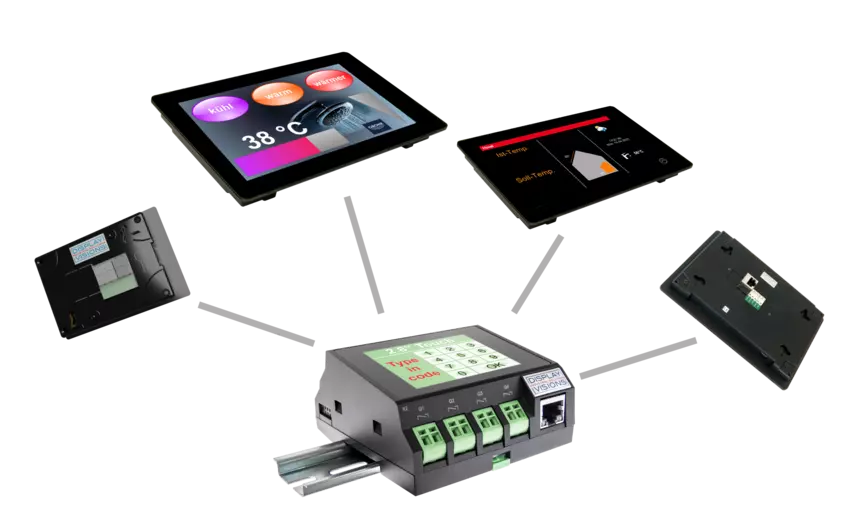

PLC - petite commande avec jusqu'à 50 écrans satellites
Commander et visualiser. La nouvelle série PLC ajoute un écran couleur tactile intégré à la petite commande classique dans l'armoire électrique. Cette solution permet en outre de visualiser jusqu'à 50 écrans satellites. Il est possible d'y afficher des valeurs de mesure et d'y effectuer des réglages par contact. Grâce à l'Edge-Computing, il est également possible de réaliser facilement des présentations d'écran complexes et visuellement attrayantes.
WLAN, RS-485, USB, Ethernet
Programmez vos tâches de contrôle via USB et connectez les écrans satellites souhaités via RS-485 ou sans fil via WiFi/WLAN.
Dans sa version de base, le PLC-Core pour montage sur rail DIN offre 8 entrées numériques, 4 sorties relais, 4 entrées analogiques (0-10V ou 4-20mA) et une RS-232. Horloge en temps réel incluse. La tension d'alimentation est de 12-24V.
L'unité de commande (Core) est déjà équipée d'un écran TFT de haute qualité avec panneau tactile pour surveiller les principaux paramètres.
Vous trouverez ici les deux fiches techniques concernant le matériel et le logiciel :
Extensible à volonté
Des exigences différentes nécessitent des écrans différents. Choisissez parmi 5+1 tailles différentes - en tant que solution encastrée ou pour un montage mural. Tous les écrans ont été développés en Allemagne. L'assistance comprend à tout moment un interlocuteur direct du service de développement, y compris une aide à la programmation.
| Cœur 2,8 | 2,8" | 4,3" | 7" | 10,1 | 12,1" | ||
| Résolution | 320x240 | 320x240 | 480x272 | 1024x600 | 1280x800 | 1280x800 | Pixels |
| Dimensions | 84x58 | 114x84 | 190x125 | 260x185 | t.b.d. | mm | |
| Rail symétrique | oui | ||||||
| Crépi en U | |||||||
| Montage mural | oui | oui | oui | oui | oui | ||
| Intégration | oui | oui | oui | oui | |||
| Plage de température | -20..+70 | °C | |||||
| Alimentation | 12-24V | V | |||||
| Écran | IPS avec PCAP, optiquement collé | ||||||
Mise en réseau individuelle
Tous les paramètres de processus sont automatiquement synchronisés avec les écrans satellites. Ainsi, des représentations détaillées avec des valeurs actuelles sur un écran, ainsi que des interventions individuelles sur les paramètres de processus à un autre endroit, sont réalisables de manière flexible. Chaque écran a sa propre utilisation : pour le service, la préparation du travail, la surveillance ou la gestion. Les écrans satellites sont disponibles en différentes tailles et versions.
PLCDesigner - L'outil Windows Quick-Programmer
Toutes les fonctions tactiles et d'affichage ainsi que les animations sont librement programmables via l'outil Windows gratuit "PLCDesigner". Un éditeur graphique WYSIWYG permet de créer des pages individuelles : ici un arrière-plan, là un logo et un texte, plus loin une valeur de mesure, un curseur, etc.
L'outil comprend également un simulateur qui permet de voir immédiatement le résultat sur le PC, y compris les fonctionnalités tactiles et les entrées et sorties sur le cœur. Gérez de manière claire tous les satellites et les connexions dans votre projet. Téléchargement :

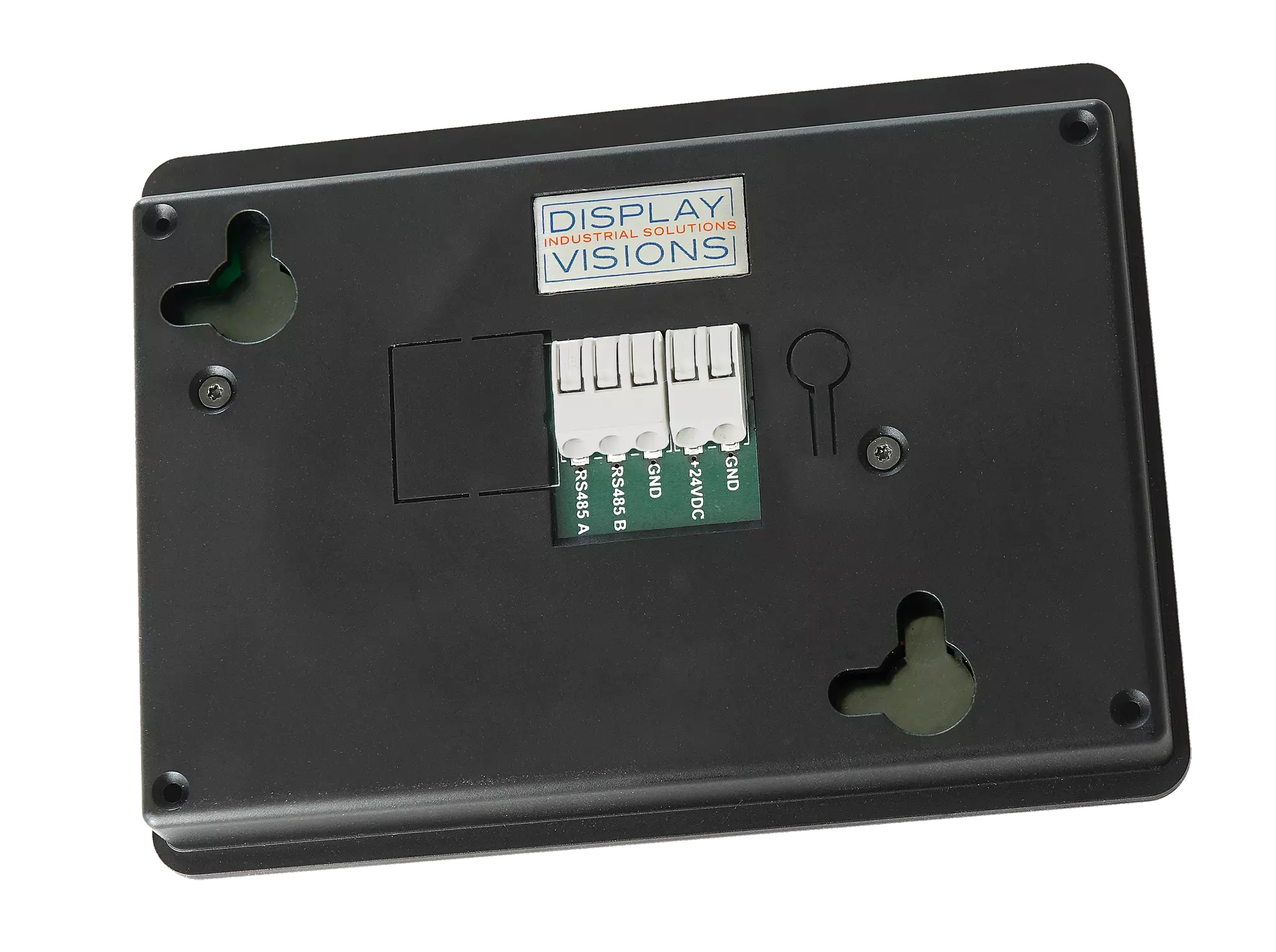

Montage mural, rail DIN, crépi en U, encastrement
Des lieux d'utilisation différents nécessitent des boîtiers différents. C'est pourquoi DISPLAY VISIONS propose toutes les tailles en tant que solution encastrée pour une intégration parfaite dans votre appareil. En alternative, des solutions avec un boîtier pour montage en surface sont également prévues. Le petit écran 2" est également disponible pour un montage encastré.
La façade est toujours en verre résistant aux rayures. Grâce à une surface sensible au toucher, des interactions directes et intuitives sont possibles. Les formats suivants sont prévus : 2", 2.8", 3.5", 4.3", 5", 7", 10.1" et 12,1". Tous les écrans sont brillants et affichent 1.000 cd/m² avec une technologie IPS exceptionnelle pour un angle de vision panoramique et des couleurs stables.
API avec écran et écran tactile
La première petite commande avec écran couleur et tactile.
Pour une configuration simple et un affichage d'état. Pas besoin d'ordinateur, de téléphone portable ou d'application. Pas de licences. Tout est inclus.
FAQ - Questions et réponses sur les mini-automates programmables
Questions et réponses concises et faciles à comprendre sur les microcontrôleurs
Quels sont les avantages de la nouvelle série de PLC dotés d'un écran couleur tactile intégré ?
La nouvelle série de PLC avec écran couleur et fonction tactile intégrés offre de nombreux avantages. Elle enrichit le contrôleur compact classique d'une composante visuelle qui permet d'afficher directement les valeurs mesurées et d'effectuer des réglages par simple pression du doigt. Grâce à la possibilité de connecter jusqu'à 50 écrans satellites, les informations peuvent être diffusées et affichées de manière flexible. L'intégration de l'Edge Computing permet en outre de créer des mises en page d'écran sophistiquées et esthétiques. Cela améliore considérablement la convivialité et l'efficacité lors du contrôle et de la visualisation des processus.
Comment se déroule la programmation des tâches de commande sur la série de PLC ?
La programmation des tâches de commande de la série PLC s'effectue via USB. Le projet est créé à l'aide de l'outil WYSIWYG gratuit PLCdesigner. De plus, les écrans satellites souhaités peuvent être connectés soit via RS-485, soit sans fil via WiFi/WLAN. La série PLC offre un environnement de programmation convivial qui permet de mettre en œuvre efficacement des tâches de commande personnalisées. L'horloge temps réel intégrée et les différentes entrées et sorties offrent une flexibilité supplémentaire lors de la programmation.
Quelles sont les tailles d'écran disponibles pour la série PLC ?
La série PLC propose différentes tailles d'écran afin de répondre à des besoins variés. Les tailles disponibles vont des petits écrans de 2 pouces aux grands écrans de 12,1 pouces, en passant par des modèles de 4,3 et 7 pouces. Cette diversité permet de choisir la taille d'écran adaptée à chaque lieu d'utilisation et à chaque application. Tous les écrans se caractérisent par des couleurs brillantes et une luminosité élevée de 1 000 cd/m². La technologie IPS garantit en outre un angle de vision large et des couleurs stables.
Comment les écrans satellites de la série PLC sont-ils synchronisés ?
Quelles sont les fonctionnalités offertes par l'outil Windows « PLCDesigner » pour cette série d'automates programmables ?
Pourquoi DISPLAY VISIONS est-il le meilleur choix pour les petits automates programmables ?
