Unités de commande HMI Modbus

EA HMI série



  • 2,8" à 12" avec écran tactile
  • Modbus RTU/TCP
  • RS-485, LAN, WLAN/Wi-Fi
  • Brillant 1.000 cd/m²
  • WYSIWYG Tool (gratuit)
Wi-Fi LAN / TCP/IP RS 485

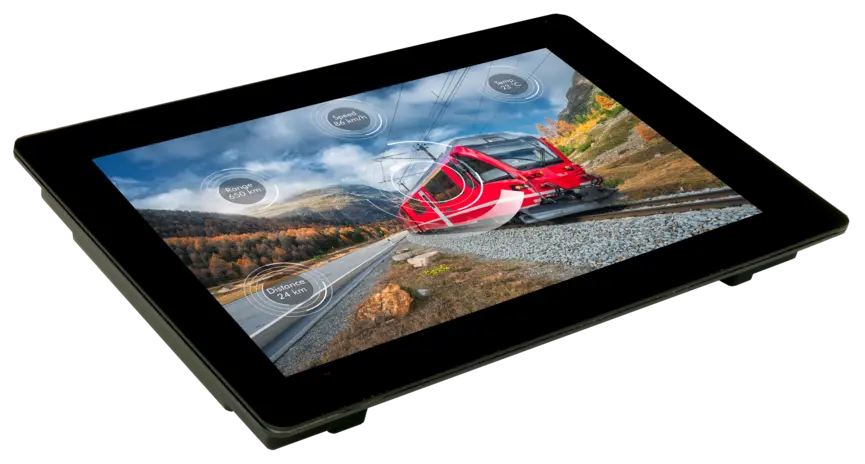

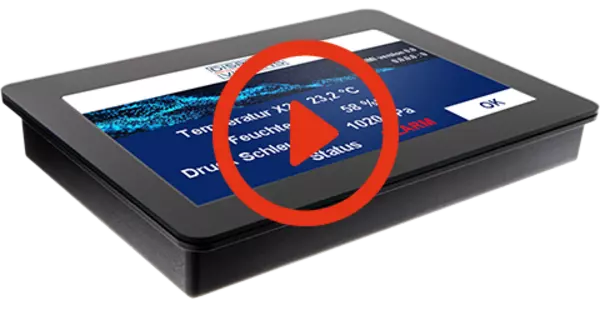

Unité de commande Modbus 2.8", 4.3" 7" et 12" avec fonction tactile et surface en verre

2,8" - 4,3" - 7" - 10" - 12" pour Modbus RTU / TCP

Immédiatement prêts à l'emploi et économiques : des écrans brillants et lumineux avec panneau tactile - également adaptés à l'accès à distance. Créez vos pages d'écran individuelles très facilement par glisser-déposer avec l'outil WYSIWYG gratuit "HMI-Designer". Ensuite, vous reliez les registres Modbus souhaités aux éléments d'affichage - et vous voyez automatiquement les bonnes données sur l'écran.

Les écrans supportent la communication avec plus de 20 modèles d'API différents, dont Siemens Logo ! (TCP), S7-200, S7-1200/1500, S7-300/400, Allen Bradley, Mitsubishi FX, Beckhoff, easyE4, Rockwell, Finder OPTA, Arduino, Schneider Electric Modicon et bien d'autres.

D'autres tailles, comme le 12", sont en préparation.

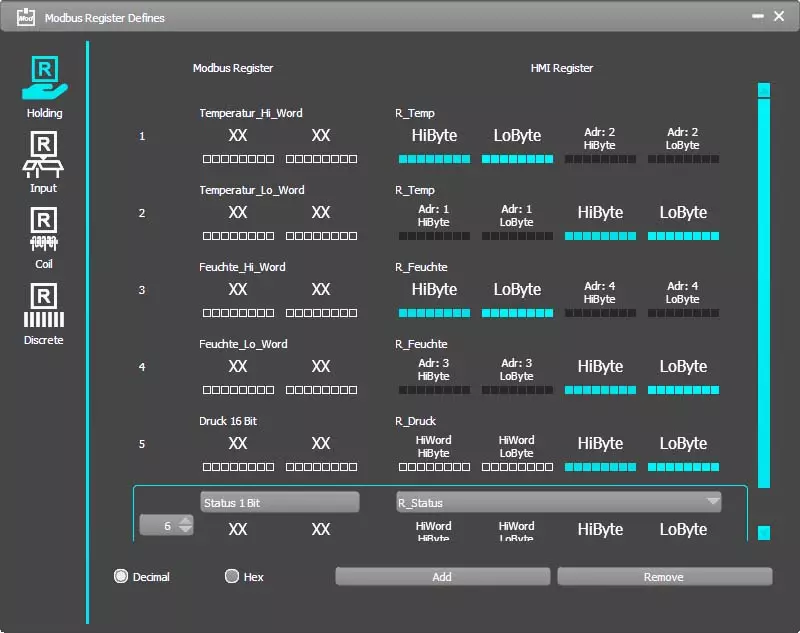

Sélection libre des registres

L'afficheur Modbus est configuré en tant qu'esclave. Tous les registres Modbus peuvent être librement affectés à des textes, des chiffres, des bargraphes, des images, etc. Coil, Discrete, Input et Holding sont pris en charge.

Même les valeurs flottantes 32 bits peuvent être transmises de manière élégante pour les calculs en virgule flottante.

Les textes peuvent être enregistrés en tant que textes fixes ou transmis caractère par caractère.

Les touches des champs tactiles sont par exemple transmises comme "Discrete Input" ou modifient directement une page d'écran.

Registre Modbus Holding, Input, Coil, Discrete

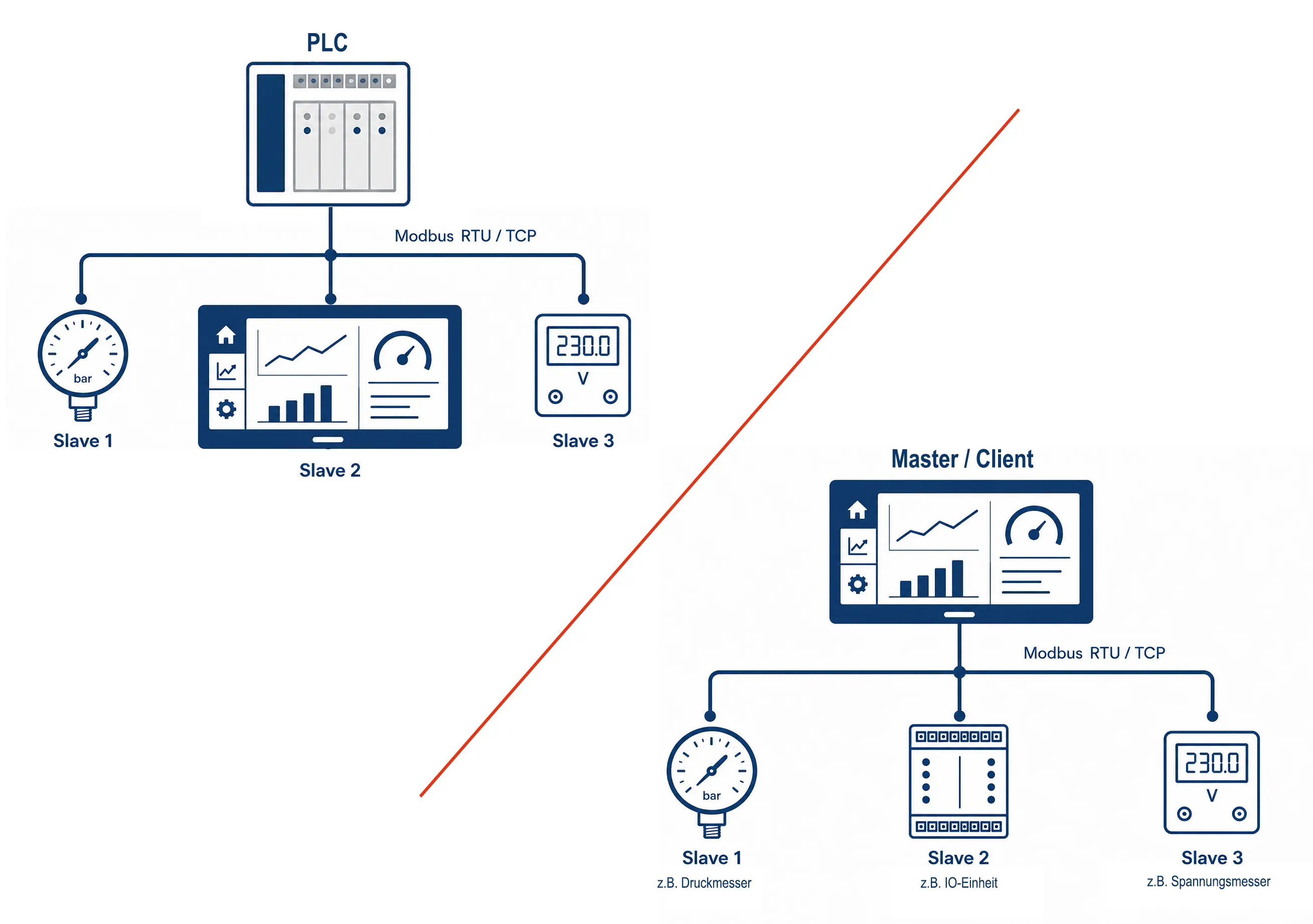

Maître ou esclave ?

En règle générale, les IHM sont intégrées dans un système d'automate programmable en tant qu'esclaves (ou serveurs) (à gauche).

Les IHM de DISPLAY VISIONS peuvent également, si nécessaire, remplacer complètement l'automate programmable et interroger directement les différents capteurs. Pour cela, il suffit de basculer l’écran en mode maître (ou mode client) ; le système dans son ensemble devient ainsi non seulement beaucoup plus simple, mais surtout plus économique et plus facile à entretenir. C’est un avantage considérable, en particulier pour les petites installations (à droite).

Maître ou esclave ?

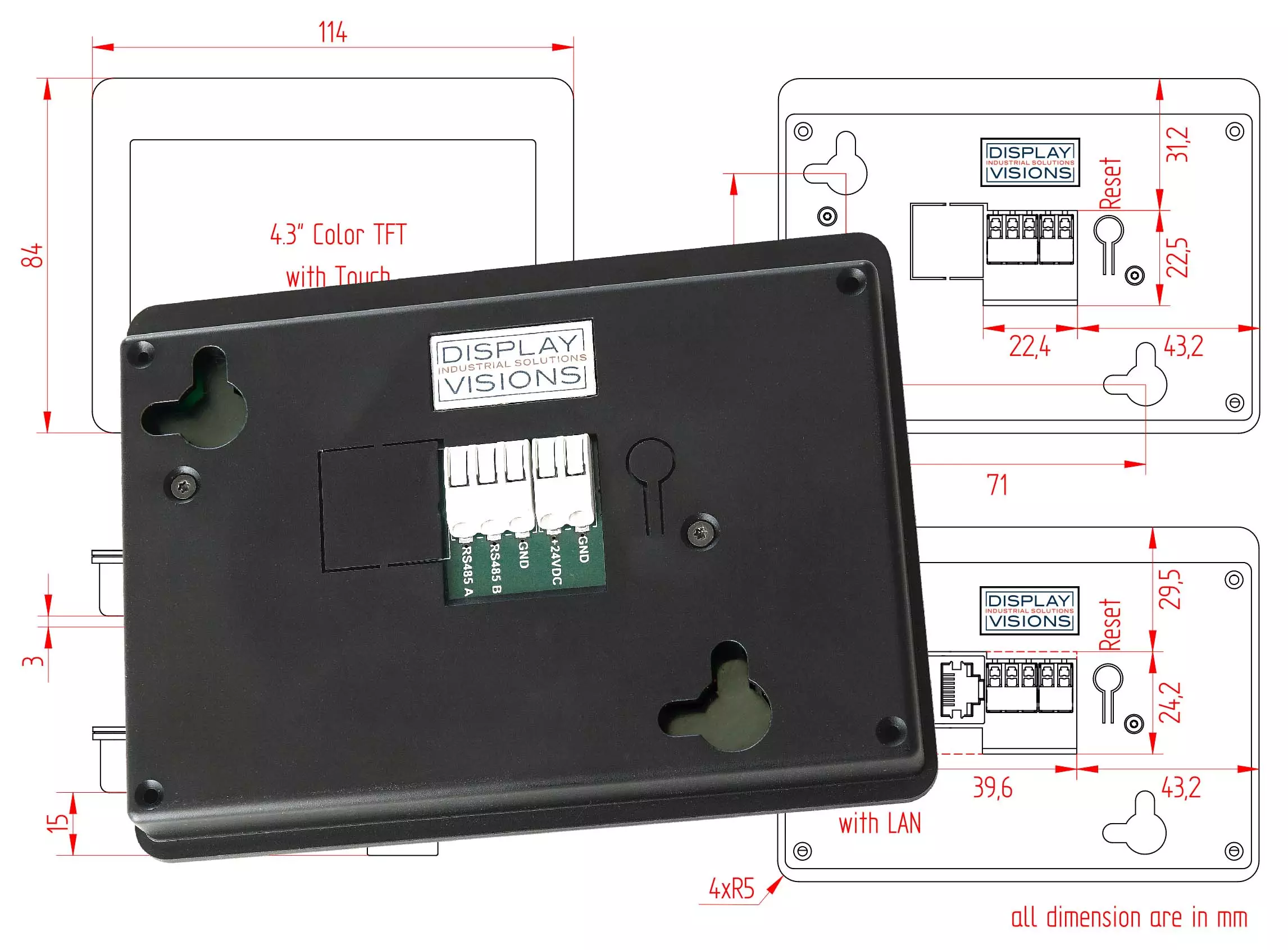

Au mur ou sur la façade ?

Les écrans de la série HMI peuvent être montés aussi bien au mur que sur un panneau avant ou une porte.

Les connecteurs se trouvent à l'arrière ; les câbles d'alimentation et de données s'y branchent sans outil.

IHM avec Modbus pour montage mural et encastrement dans un panneau avant

IHM économique tout compris - Modbus

Cette nouvelle série d'écrans se compose d'affichages de haute qualité qui s'intègrent très facilement dans n'importe quelle installation API. Sans frais supplémentaires, vous obtenez des afficheurs ultramodernes pour des applications variées - faciles à intégrer et d'un affichage brillant.

Choisissez parmi 5 tailles différentes - en tant que solution encastrable ou pour un montage mural. Tous les écrans ont été développés et produits en Allemagne. Le support comprend à tout moment un interlocuteur direct du développement, y compris une aide à la programmation.

Taille2,8"4,3"7"10,1"12,1"
Résolution320x240480x2721024x6001280x8001280x800Dimensions84x58 mm114x84 mm190x125 mm260x185 mm290x194 mm
Montage muraljajajajaja
Intégrationjajajajaja
Luminosité1.000 cd/m²
angle de vision170°
Touchpaneloui, PCAP
Surface en verreoui
Tension d'alimentation12-24 V
EcranEcran IPS haute résolution, à liaison optique
.

Exemples d'applications pour Siemens, Beckhoff, Rockwell...

Nos écrans tactiles de la série HMI peuvent être directement connectés à tous les maîtres Modbus. Modbus TCP et Modbus RTU sont proposés par de nombreux automates et petites commandes de fabricants renommés. Nous en avons sélectionné 3 et présentons ici la connexion et la mise en service à l'aide d'exemples.

plus

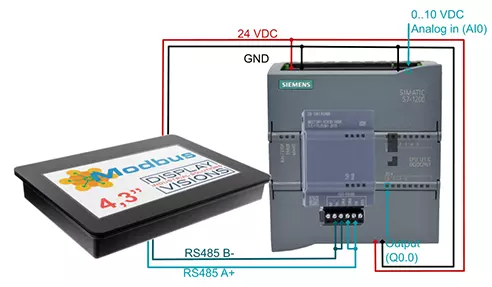

Exemple d'application HMI Modbus sur Siemens S7 Logo ! et Beckhoff

Sur demande, nous nous chargeons de la conception de votre IHM

Vous nous faites une esquisse de votre conception des différentes pages d'écran, vous nous fournissez des images, des logos et les adresses de registre Modbus correspondantes, et nous nous chargeons de la mise en œuvre à l'écran.

Au début, nous réalisons volontiers et gratuitement une petite application de test, pendant laquelle vous pouvez vous concentrer pleinement sur vos compétences clés. Dès que vous avez la spécification complète, nous calculons volontiers le coût de la mise en œuvre.

plus

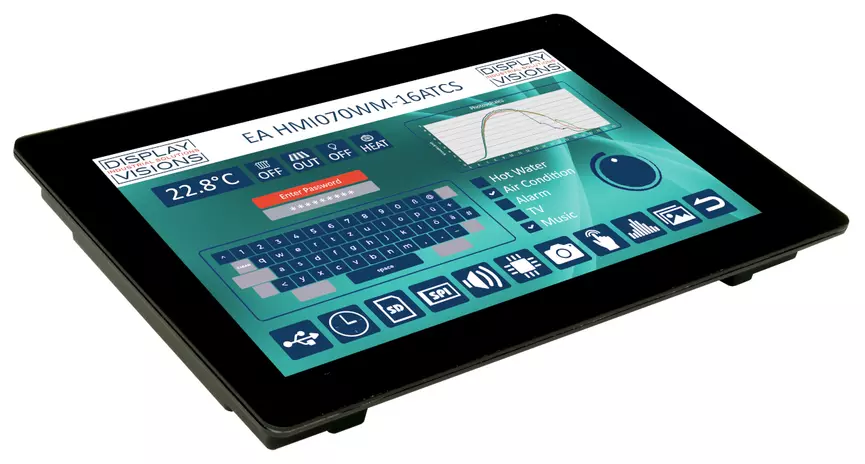

Programmation HMI GUI pour connexion Modbus-SPS

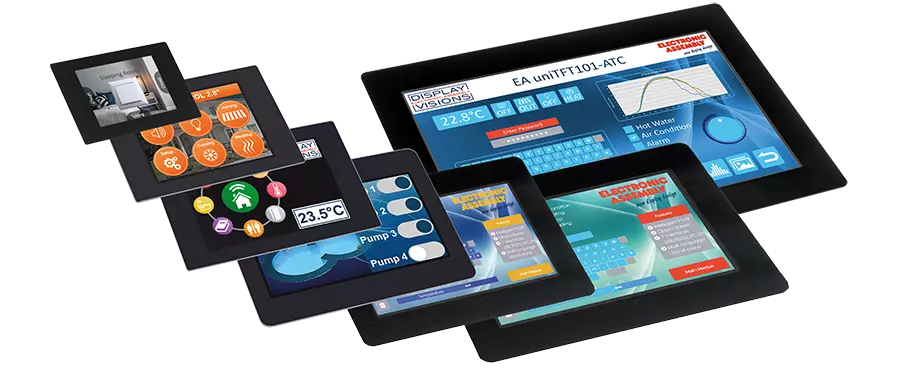

Autres IHM à monter avec USB, RS-232, SPI, I²C

Puissantes fonctions graphiques pour l'intégration dans des appareils avec leur propre µC ou système embedded. Inclut un écran tactile. Créez vos pages d'écran via un éditeur WYSIWYG gratuit. Intégrez des animations élégantes et connectez des capteurs et des actionneurs via diverses entrées et sorties.

1,5" - 2" - 2,8" - 3,5" - 4,3" - 5" - 7" - 10,1"

plus
Écrans IHM intelligents avec PCAP-Touch à encastrer avec USB, RS232, SPI, I²C

FAQ - Questions et réponses sur les écrans IHM avec Modbus

Questions et réponses concises et faciles à comprendre sur les écrans IHM avec Modbus

Comment s'effectue l'intégration d'écrans IHM avec Modbus dans les systèmes API ?

L'intégration d'écrans IHM avec Modbus dans les systèmes API est conçue pour être extrêmement conviviale. L'outil WYSIWYG gratuit « HMI-Designer » permet de créer des pages d'écran personnalisées par glisser-déposer. Les registres Modbus souhaités peuvent être facilement associés aux éléments d'affichage, de sorte que les données s'affichent automatiquement à l'écran. Les écrans IHM sont configurés en usine en tant qu’esclaves Modbus, ce qui permet une attribution flexible des registres Modbus. Ces caractéristiques garantissent une intégration rapide et simple dans les systèmes existants.

Quels modèles d'automates programmables sont compatibles avec les écrans IHM ?

Les écrans IHM prennent en charge la communication avec plus de 20 modèles d'automates programmables différents. Parmi ceux-ci figurent notamment Siemens Logo! (TCP), S7-200, S7-1200/1500, S7-300/400, Allen Bradley, Mitsubishi FX et Beckhoff. Des modèles tels que easyE4, Rockwell, Finder OPTA, Arduino, Schneider Electric Modicon et Teknic ClearCore sont également pris en charge. Cette large compatibilité facilite considérablement l'intégration dans les systèmes existants. Les écrans IHM peuvent ainsi être utilisés dans une multitude d'applications.

Quels sont les avantages des écrans IHM avec Modbus pour la surveillance à distance ?

Les écrans IHM compatibles Modbus offrent des avantages considérables pour la surveillance à distance des installations. Grâce à la prise en charge des protocoles Modbus TCP et Modbus RTU, ces écrans s'intègrent facilement dans les réseaux. Cela permet d'accéder à distance aux données affichées, ce qui facilite la surveillance et le contrôle des installations à distance. De plus, les pressions sur les touches tactiles peuvent être transmises sous forme d'« entrées discrètes », ce qui simplifie l'interaction avec l'installation. Ces fonctionnalités font des écrans IHM une solution idéale pour la surveillance à distance.

Quelles sont les possibilités de montage offertes par les écrans IHM équipés de Modbus ?

Les écrans IHM avec Modbus offrent des possibilités de montage flexibles, adaptables à différentes exigences. Ils peuvent être montés aussi bien au mur que sur un panneau avant ou une porte. Les connexions se trouvent à l'arrière des écrans, ce qui permet de brancher les câbles d'alimentation et de données sans outil. Cette flexibilité facilite leur intégration dans des installations existantes. Les écrans IHM sont ainsi polyvalents et s'adaptent aux besoins individuels des utilisateurs.

Quelles sont les tailles d'écran disponibles pour les écrans IHM avec Modbus ?

Pour les écrans IHM avec Modbus, différentes tailles d'écran sont disponibles afin de répondre à divers besoins. Les tailles vont de 1,5 pouce à 10,1 pouces. Cette diversité permet de choisir la taille d'écran adaptée à des applications spécifiques. Les écrans sont disponibles aussi bien en version encastrable qu'en version murale. Ce choix de tailles et d'options de montage fait des écrans IHM une solution flexible adaptée à divers domaines d'application.

Comment les écrans IHM utilisant Modbus peuvent-ils contribuer à la rentabilité ?

Les écrans IHM équipés de Modbus peuvent contribuer de manière significative à la rentabilité des installations. La possibilité de remplacer entièrement l'automate programmable par l'IHM et d'interroger directement les capteurs permet d'alléger l'ensemble du système et de réduire son coût. Le mode maître permet d'utiliser l'écran IHM comme unité de commande centrale, ce qui simplifie la maintenance et réduit les coûts d'exploitation. Ces caractéristiques rendent les écrans IHM particulièrement intéressants pour les petites installations, car ils constituent une solution économique.

Pourquoi DISPLAY VISIONS est-il le meilleur choix pour les écrans IHM avec Modbus ?

DISPLAY VISIONS est le meilleur choix pour les écrans IHM avec Modbus grâce à ses écrans haut de gamme, développés et fabriqués en Allemagne. La prise en charge de plus de 20 modèles d'automates programmables différents et la facilité d'intégration rendent ces produits particulièrement attractifs. De plus, DISPLAY VISIONS met à votre disposition un interlocuteur direct issu de l'équipe de développement pour vous apporter une assistance et une aide à la programmation. Les écrans sont disponibles en différentes tailles et avec différentes options de montage, ce qui les rend polyvalents. Cette combinaison de qualité, de flexibilité et d’un excellent support fait de DISPLAY VISIONS le choix idéal pour les écrans IHM avec Modbus.
