Ecrans graphiques TFT & IPS colorés et lumineux à encastrer
Ecrans TFT de haute qualité en IPS pour l'industrie et le médical
Nos écrans TFT ont été spécialement conçus pour des applications industrielles et sont disponibles à long terme. Leur durée de vie est de 50.000 heures et leur plage de température de fonctionnement s'étend de -20 à +70°C.
Des LED claires et de haute qualité sont utilisées pour le rétroéclairage et, avec des luminosités allant jusqu'à plus de 1000cd/m², elles sont également directement lisibles à la lumière du soleil.
Tous les écrans sont des pièces standard et sont généralement disponibles en stock à long terme.
Remplacer 128x64 par un écran couleur ?

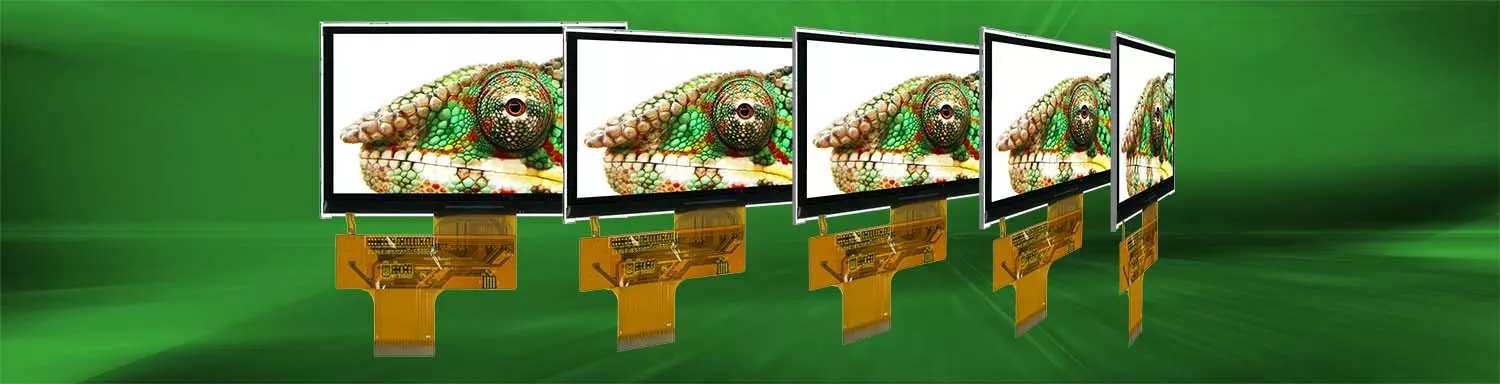

Technique IPS
Vous souhaitez remplacer votre écran graphique 128x64 (monochrome) par un écran couleur TFT ? Nous avons la solution et vous montrons comment faire.
Nos petits écrans couleur de 2,0" / 2,8" / 3,5" sont l'évolution des écrans graphiques noir et blanc largement répandus : commande simple via l'interface SPI et donc adaptée à tous les µC. Alternativement, ces petits TFT peuvent aussi être connectés via l'interface RGB classique ou un bus de données 8 ou 16 bits.

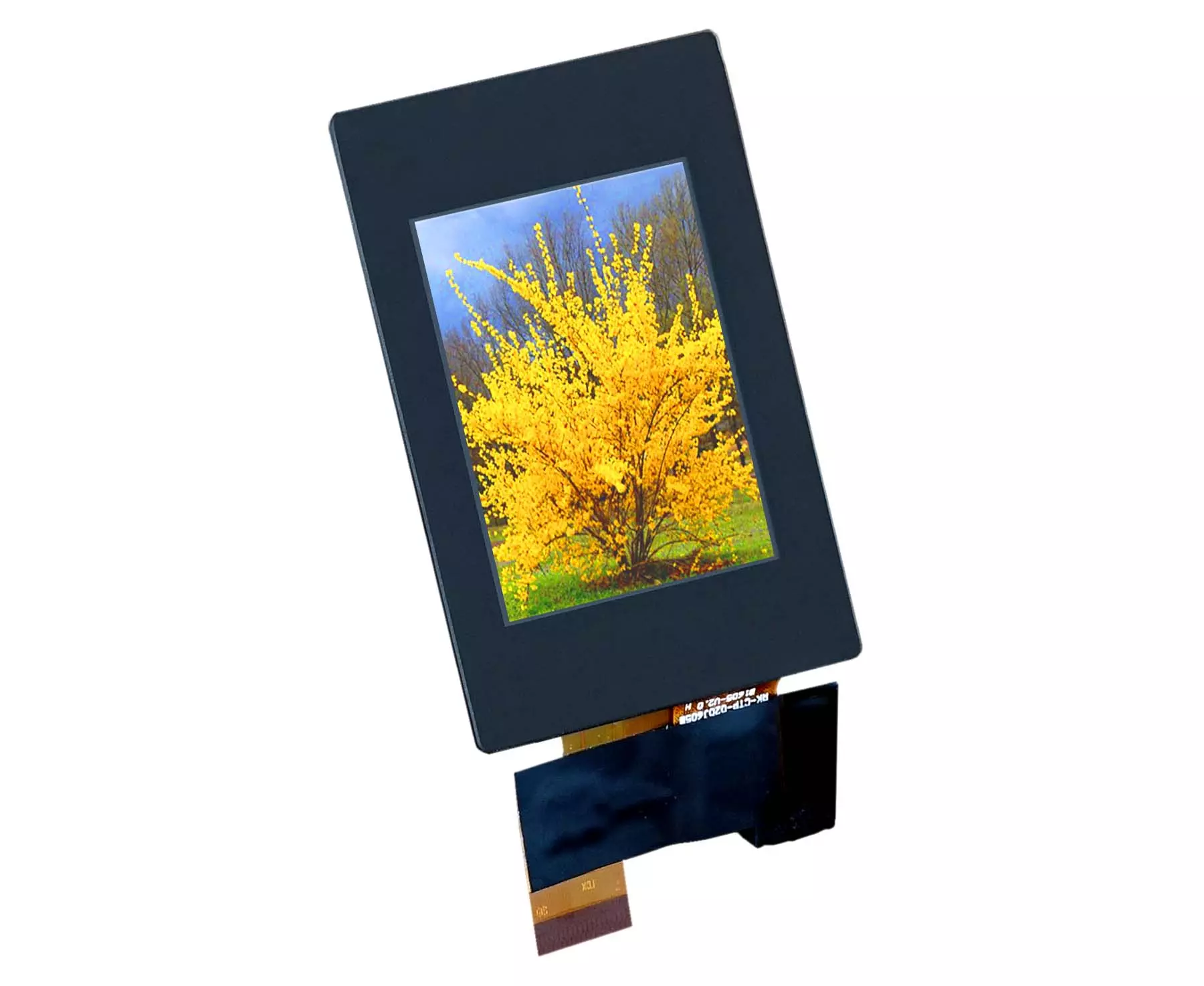

Avec ses 2 pouces, l'EA TFT020-23AI est certes minuscule, mais la résolution fine de 240x320 pixels fait apparaître comme par magie des images brillantes à 1000cd/m² croustillants. La technique IPS assure un angle de vision panoramique gigantesque, y compris la lisibilité en plein soleil :
Les avantages de la technologie IPS et AACS
Écrans TFT adaptés à l'industrie
Disponible à long terme et de haute qualité. Disponible avec ou sans écran tactile.
De plus, une longue expérience dans la commande et l'utilisation d'écrans TFT permet de bénéficier d'un soutien important.
Également disponible en tant qu'IHM complète avec SPI, RS-232 et USB.

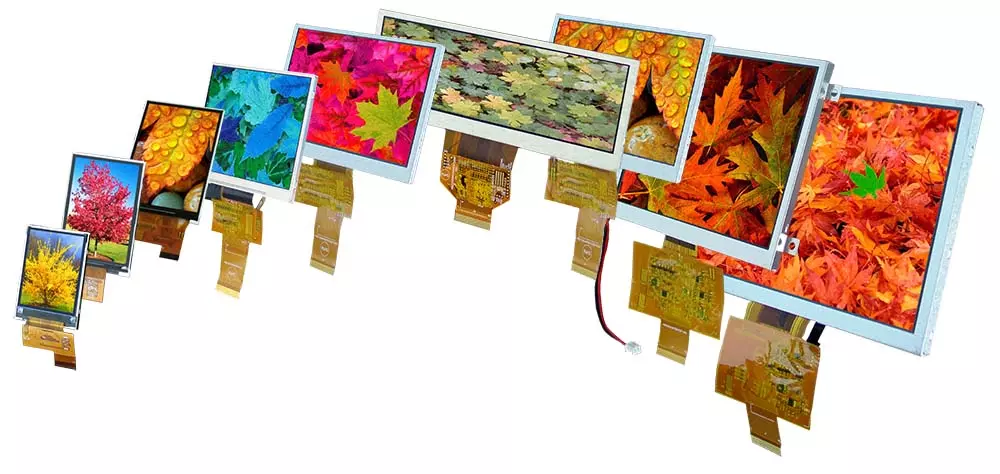

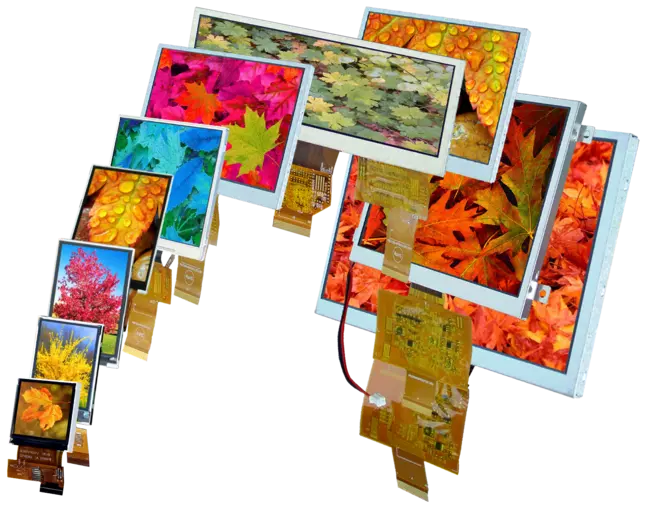

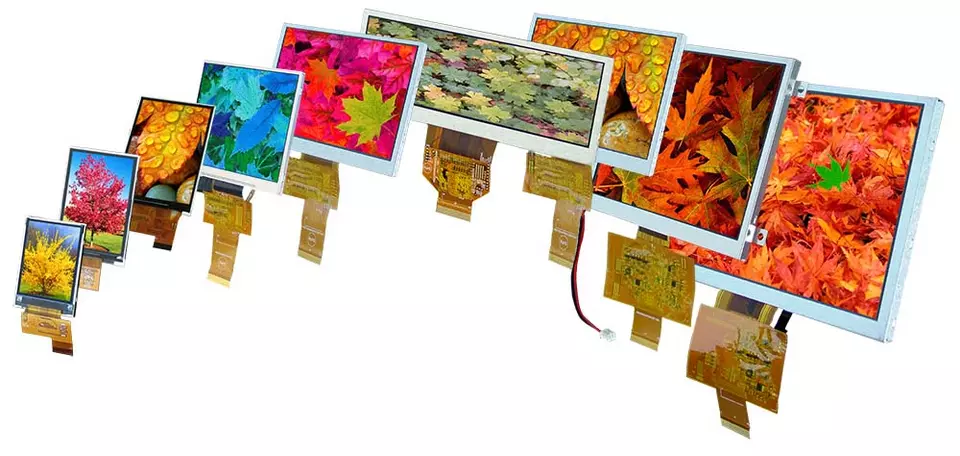

Écrans TFT en TN, IPS et AACS - avec ou sans dalle tactile
| Technologie IPS - angle de vision proche de 360 | |||||||
| Référence de commande | Taille | IPS / AACS | Dimensions en mm | Résolution | Écran tactile | Boutique | Fiche technique |
| EA TFT009-81AINN | 1" | IPS | 13.5 x 27.9 x 1.5 | 80x160 | - |  | Lien |
| EA TFT009-81AITC | 18.7 x 31.9 x 2.6 | PCAP | |||||
| EA TFT015-22AINN | 1.5" | IPS+AACS | 32.0 x 35.0 x 3.2 | 240x240 | - | | Lien |
| EA TFT015-22AITC | 44.0 x 46.0 x 5.3 | PCAP | |||||
| EA TFT020-23AINN | 2" | IPS+AACS | 36.0 x 52.0 x 2.2 | 320x240 | - | | Lien |
| EA TFT020-23AITC | 43.0 x 65.0 x 4.2 | PCAP | |||||
| EA TFT028-23AINN | 2.8" | IPS+AACS | 48.0 x 68.0 x 2.2 | 320x240 | - | | Lien |
| EA TFT028-23AITC | 58.0 x 84.0 x 4.3 | PCAP | |||||
| EA TFT035-32ANN | 3.5" | 76.9 x 63.9 x 3.3 | 320x240 | - | | Lien | |
| EA TFT035-32BTS | 76.9 x 63.9 x 4.5 | PCAP | Lien | ||||
| EA TFT035-32ATP | 76.9 x 63.9 x 4.4 | Résistif | Lien | ||||
| EA TFT035-34AINN | 3.5" | IPS+AACS | 54.7 x 82.9 x 2.2 | 480x320 | - | | Lien |
| EA TFT035-34AITC | IPS+AACS | 65.0 x 100.0 x 4.4 | PCAP | ||||
| EA TFT040-77AINN | 4" | IPS+AACS | 74.8 x 79.0 x 2.1 | 720x720 | - | Lien | |
| EA TFT040-77AITC | IPS+AACS | 90.1 x 90.1 x 3.8 | PCAP | ||||
| EA TFT043-42ANN | 4.3" | 105.5 x 67.2 x 3.0 | 480x272 | - | | Lien | |
| EA TFT043-42ATS | 105.5 x 67.2 x 4.6 | PCAP | Lien | ||||
| EA TFT043-42ATP | 105.5 x 67.2 x 4.1 | Résistif | Lien | ||||
| EA R480X-43ALW | IPS | 105.4 x 67.1 x 2.7 | - | | Lien | ||
| EA TFT043-42BITC | IPS | 114.0 x 84.0 x 4.8 | 480x272 | PCAP | | Lien | |
| EA TFT050-84ANN | 5" | 120.7 x 75.8 x 2.8 | 800x480 | - | | Lien | |
| EA TFT050-84BTS | 120.7 x 75.8 x 4.5 | PCAP | Lien | ||||
| EA TFT050-84ATP | 120.7 x 75.8 x 4.3 | Résistif | Lien | ||||

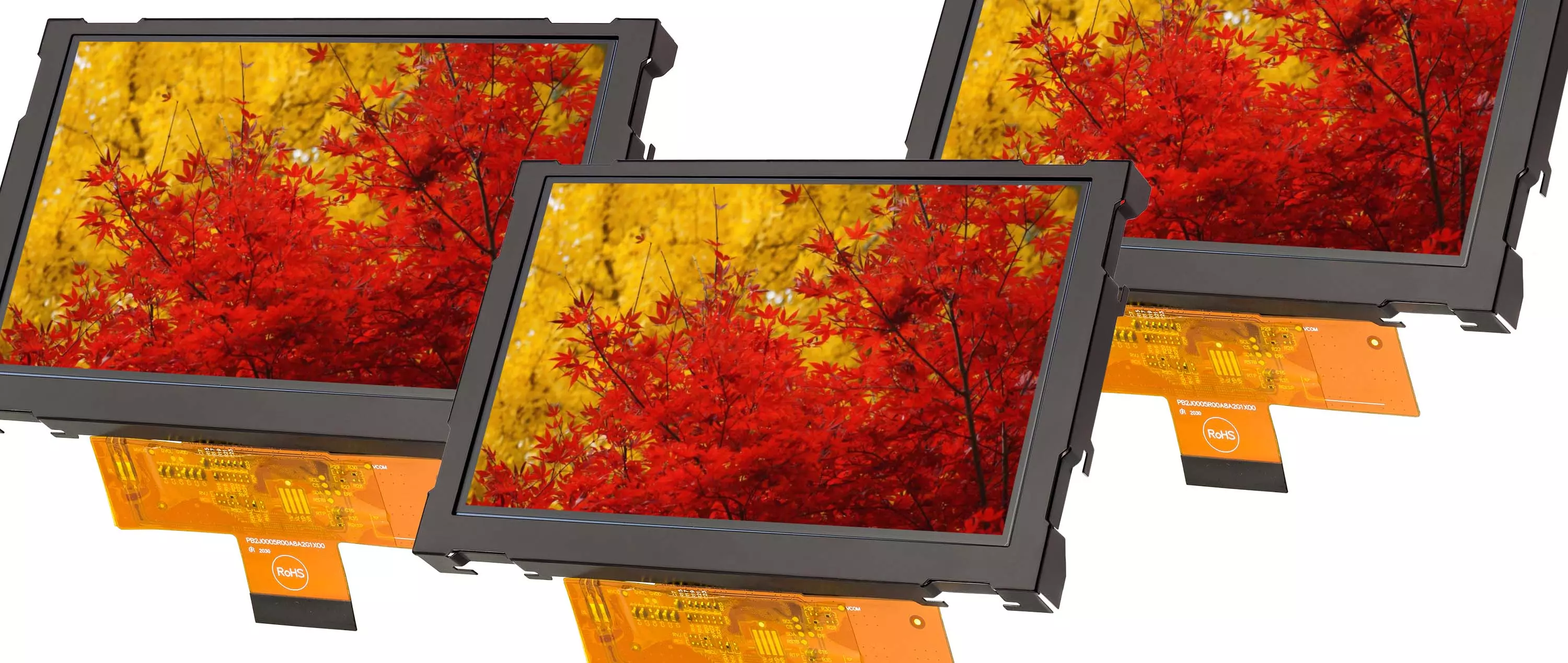

| EA W800X-50AILW | 5" | IPS+AACS | 124.0 x 78.5 x 9.1 | 800x480 | - | | Lien |
| EA TFT052-41ANN | 5.2" | 140.4 x 49.9 x 3.0 | 480x128 | - | | Lien | |
| EA TFT052-41ATS | 140.4 x 49.9 x 5.0 | PCAP | Lien | ||||
| EA TFT052-41ATP | 140.4 x 49.9 x 4.5 | Résistif | Lien | ||||
| EA TFT057-32ANN | 5.7" | 141.1 x 101.6 x 6.5 | 320x240 | - | | Lien | |
| EA TFT057-32BTS | 141.1 x 101.6 x 8.2 | PCAP | Lien | ||||
| EA TFT057-32ATP | 141.1 x 101.6 x 8.0 | Résistif | Lien | ||||
| EA TFT070-84ANN | 7" | 165.0 x 100.0 x 5.8 | 800x480 | - | | Lien | |
| EA TFT070-84BTS | 165.0 x 100.0 x 7.4 | PCAP | Lien | ||||
| EA TFT070-84ATP | 165.0 x 100.0 x 7.0 | Résistif | Lien | ||||
| EA R1024X-70BLW | 7" | IPS+AACS | 164.9 x 100.0 x 5.7 | 1024x600 | - | | Lien |
| EA R1024X-70BLWTS | 164.9 x 100.0 x 7.6 | PCAP | |||||
| EA R1024X-70CLWTC | 190.0 x 125.0 x 7.5 | PCAP | |||||
| EA W1280X-101ALW | 10.1" | IPS | 235 x 161 x 13,1 | 1280x800 | - | | Lien |
 | Application de démonstration pour l'écran IPS 0,9" avec la carte d'adaptation pour le Raspberry Pi Pico. Exemple de code en C pour l'affichage de textes et d'images, y compris le support de l'écran tactile. |
Carte de test USB pour petits écrans IPS
À l'aide d'un câble USB, l'écran se connecte directement à l'ordinateur ou à un bloc d'alimentation USB. En tant que stand-alone, il est immédiatement opérationnel sur le bloc d'alimentation. En combinaison avec un PC et l'outil Simualtortool. "startTFT.exe", vous pouvez afficher vos propres images ou modifier la luminosité du rétroéclairage. Faites pivoter le contenu de l'écran par pas de 90°.
Outil de simulation : startTFT.zip
plus
Écran couleur LowPower pour un fonctionnement sur piles
| Écrans TFT basse puissance - pour les applications mobiles en extérieur | ||||||
| Numéro de commande | Taille | Dimensions | Résolution | Puissance absorbée à partir de | Boutique | Fiche technique |
| EA TFT024-23ATNN | 2,4" | 42.7 x 60.3 x 3.05 | 240x320 | 30mW |  | Lien |

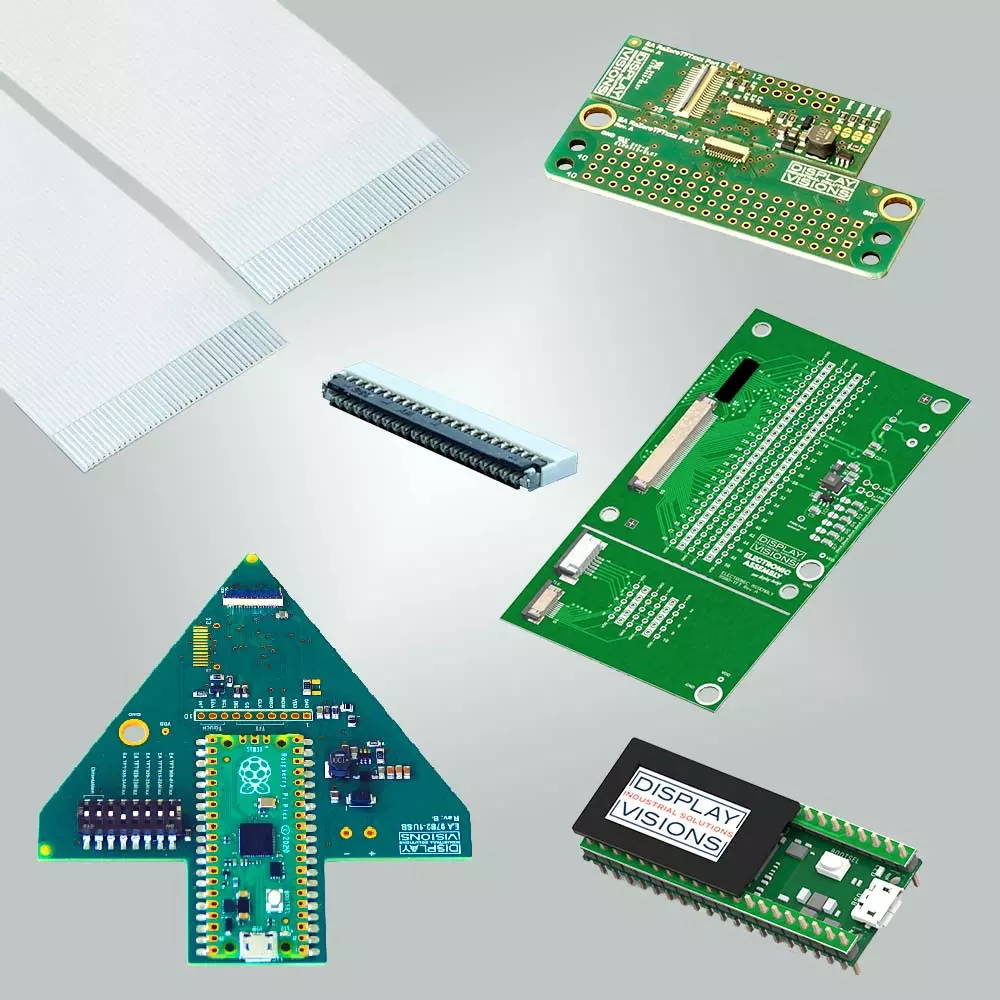

Cartes de test/d'adaptation
Pour une connexion rapide et simple à votre système (carte embarquée ou microcontrôleur), nous proposons diverses platines d'adaptation.
- EA 9980-TFT pour la connexion d'un écran TFT à diverses cartes µC. Avec connecteur ZIFF à 50 et 39 pôles.
Avec pilote pour éclairage LED (5-95mA) et connecteur pour écran tactile (connecteur ZIFF à 6 et 10 pôles).
- EA RAPICOTFT009: une carte avec écran 0,9" pour Raspeberry Pico
- Carte de test EA 9782-1USB pour les petits écrans de 1,5", 2", 2,4", 2,8" et 3,5" à connecter à l'USB. Pilote pour l'éclairage LED inclus.
- Câble FPC / Flex pour connecter l'écran à la carte .
- Connecteur ZIFF / FPC comme contrepartie

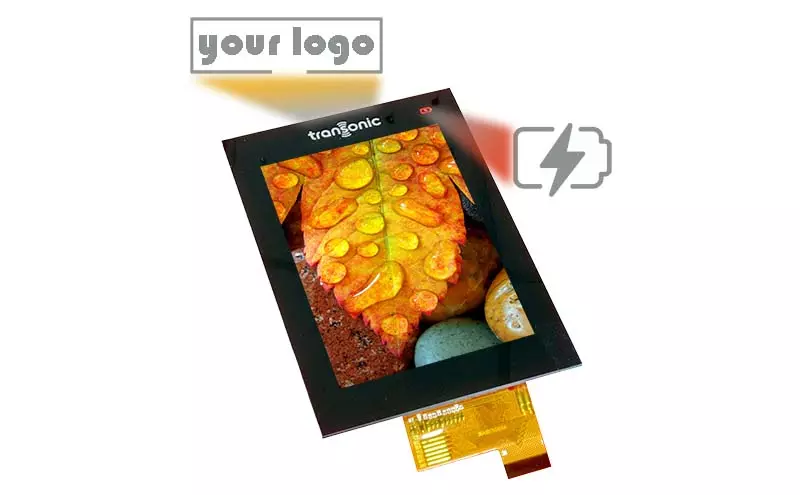

Verre de protection personnalisé
Que ce soit avec une fonction tactile ou comme simple verre de protection, nous proposons des solutions individuelles pour nos écrans TFT. En verre véritable ou en acrylique.
Les vitres peuvent être imprimées dans des couleurs individuelles et pourvues d'un logo, des zones transparentes sont également possibles.
Vous avez également besoin d'un collage pour faciliter l'installation ?
Indiquez-nous vos dimensions et votre design individuels, nous les réaliserons.

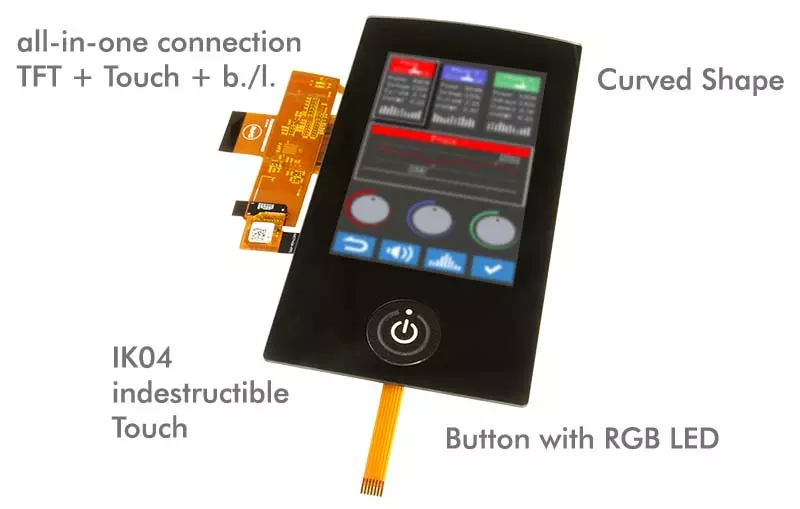

Solutions d'affichage sur mesure
Chaque construction et chaque exigence sont différentes. C'est pourquoi nous vous proposons votre solution d'affichage individuelle :
- Qu'il s'agisse d'un verre frontal intégré avec des dimensions individuelles
- des formes spéciales avec/sans ajournement
- des photocapteurs intégrés
- des boutons-poussoirs ou
- des connexions spéciales ...
... nous développons la solution adaptée à vos besoins et mettons gratuitement à votre disposition nos dizaines d'années d'expérience dans la fabrication et sur le terrain.

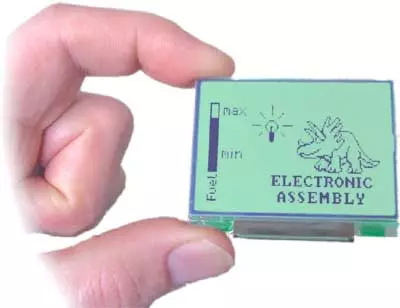

Écrans graphiques monochromes dans STN et FSTN
Vous trouverez de plus amples informations sur chaque afficheur dans le tableau ci-dessous sous "Fiche technique".
Les afficheurs COG de la série EA DOG conviennent parfaitement aux applications fiables et compactes : superplats, 3,3V, faible puissance avec interface SPI et disponibles dans au moins 16 combinaisons de couleurs différentes. Parmi les nombreuses tailles disponibles, vous trouverez l'écran parfait, et pas seulement pour votre application médicale ou industrielle.
MONOCHROME LCD GRAPHIC DISPLAYS | ||||||||
|---|---|---|---|---|---|---|---|---|
| Article | Résolution | Dimensions | Bezel | Contrôleur | Rétroéclairage | Touche | Vee | Data |
| description | Pixels | W x H x D | sheet | |||||
| EA DOGS102-6 | 102x64 | 39x40x5 | intégré UC1701 | LED | yes | intégré dans | DOGS102-6 | |
| EA T120-5 | 120x32 | 68x39x8 | 017-8U | PT6520 | LED | yes | -1V | T120-5 |
| EA DIP122-5NLED | 122x32 | 68x27x11 | embarqué | LED | -1V | DIP122 | ||
| EA P122-5NLED | 122x32 | 84x 44x14 | 0090-122 | LED | -2V | P122-5N | ||
| EA DOGM132-5 | 132x32 | 55x31x2 | intégré ST7565 | LED | built in | DOGM132-5 | ||
| EA DOGM128-6 | 128x64 | 55x46x2 | LED | yes | intégré dans | DOGM128-6 | ||
| EA W129W-6X9HLW | 128x64 | 56x43x3 | LED | intégré dans | W129W-6X | |||
| EA DOGL128-6 | 128x64 | 68x51x3 | LED | yes | intégré dans | DOGL128-6 | ||
| EA W128-6N2LED | 128x64 | 93x70x14 | 0099-KE | intégré. | LED | yes | intégré dans | W128-6N2 |
| EA DIP128-6N5LW | 128x64 | 75x46x11 | KS 0107/8 | LED | yes | built in | DIP128-6 | |
| EA DIP128J-6N5LW | 128x64 | 75x46x11 | LED | yes | intégré dans | |||
| EA P128-6N3LED | 128x64 | 84x60x11 | LED | intégré dans | P128-6N3 | |||
| EA P128-6N7LED | 128x64 | 75x53x9 | 017-17U | LED | -5V | P128-6N7 | ||
| EA DOGXL160-7 | 160x104 | 78x64x6 | intégré UC1610 | LED | yes | intégré dans | DOGXL160-7 | |
| EA W160B-6NLW | 160x80 | 93x70x14 | 0099-KE | LC7981 | LED | yes | intégré dans | W160-6 |
| intégré | ||||||||
| EA W160-7KHLW | 160x128 | 140x102x19 | 017-18U | T 6963C | LED | yes | intégré dans | W160-7 |
| intégré | ||||||||
| EA DIP180B-5NLW | 180x32 | 102x27x11 | SED 1520 | LED | yes | -3V | DIP180 | |
| EA DOGM240-6 | 240x64 | 94x38x6 | intégré UC1611 | LED | yes | intégré dans | DOGM240-6 | |
| EA DOGXL240-7 | 240x128 | 94x64x6 | LED | yes | intégré dans | DOGXL240-7 | ||
| EA eDIP240B-7 | 240x128 | 113x70x11 | 0FP241-7 | Intelligent ! | LED | yes | intégré dans | eDIP240-7 |
| EA W240-6K2HLW | 240x64 | 180x65x15 | 017-10U | T 6963C | LED | yes | intégré dans | W240-6 |
| EA DIP240B-7KLW | 240x128 | 113x70x11 | embarqué | LED | yes | intégré dans | DIP240-7 | |
| EA W240-7K2C | 240x128 | 170x105x14 | CFL | construit en | W240-7K2 | |||
| EA W240-7KHLEDB | 240x128 | 144x104x14 | 0FP240-7 | LED | yes | intégré dans | W240-7 | |
| EA W240-7KHLW | 240x128 | 152x104x14 | 0FP240-7 | LED | yes | intégré dans | ||
| EA eDIP320B-8 | 320x240 | 138x105x10 | 0FP321-8 | Intelligent ! | LED | yes | intégré dans | eDIP320-8 |
| EA W320W-8K3LW | 320x240 | 156x120x21 | 0FP320-8 | S1D13700 embarqué | LED | yes | intégré dans | W320-8K3 |
Écrans intelligents avec RS-232, SPI et I²C
Jeux de caractères intégrés, fonctions graphiques, éclairage réglable, support de l'écran tactile, toutes ces caractéristiques sont uniques au monde.
Plus de pixels, mais un accès complet à plus de 112 fonctions graphiques puissantes. De plus, une mémoire intégrée permet de stocker des polices, des images et des macros supplémentaires.
Last but not least, nous proposons un logiciel de simulation gratuit pour l'EA eDIP240-7, ainsi qu'un kit de démarrage avec connexion USB.
Pour en savoir plus, consultez la page eDIP.
