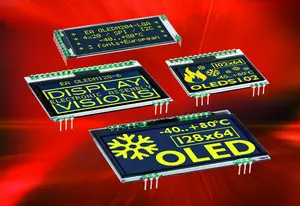

ELECTRONIC ASSEMBLY est le premier fabricant à avoir développé toute une gamme d'afficheurs OLED avec des broches pour un montage facile par enfichage. Les affichages OLED à fort contraste se distinguent en outre par une construction extrêmement plate, une structure robuste et une longue durée de vie.

Pour un montage rapide et simple, ELECTRONIC ASSEMBLY propose la première famille d'écrans OLED au monde avec des broches de connexion au pas de 2,54 mm. Ces écrans peuvent être soudés directement ou enfichés dans des connecteurs femelles. Le collage compliqué ou la conception d'un dispositif de réception spécial appartiennent donc au passé, tout comme les connexions par câble, sources d'erreurs.

Comme les pixels OLED s'allument d'eux-mêmes, ces écrans ne nécessitent pas de rétroéclairage supplémentaire comme les LCD. Les écrans OLED peuvent donc être très plats (2,4 mm en général) et se distinguent par un angle de vision large (jusqu'à 170°), un contraste élevé (2.000:1), un temps de réaction rapide (10 µs en général) et une luminosité globale élevée (100 cd/m2). Ces caractéristiques, associées à une plage de température étendue (-40 à +80 °C) et à une longue durée de vie (au moins 50.0000 h, jusqu'à 100.000 h sont possibles), les qualifient surtout pour le montage dans des appareils portables destinés à une utilisation robuste en extérieur. Le très bon rapport entre les dimensions extérieures et la surface d'affichage active aide à concevoir des appareils très compacts. Outre l'affichage dans les couleurs standard jaune ou blanc sur noir, des versions spéciales avec vert, rouge ou bleu sont également possibles à partir d'une quantité minimale de 500 pièces. Pour la commande, les modules possèdent une interface SPI et I2C.

ELECTRONIC ASSEMBLY propose la famille OLED en quatre séries de modèles :

EA OLEDL128-6 a un graphique de 128x64 pixels. Il mesure environ 68 millimètres de large et près de 48 millimètres de haut. La part de la surface d'affichage active est d'environ 62 pour cent. Cet écran existe en trois variantes : Allround" robuste avec verre de protection et polariseur intégré pour un fond noir profond. En version "plate" fine sans verre de protection mais avec une hauteur de composant de seulement 2,4 millimètres. Et en version "Designer" élégante sans polariseur, à installer par exemple derrière une vitre fumée. Cette variante d'écran a un fond argenté brillant et est encore plus claire.

L'EA OLEDM128-6 est un peu plus petit (55 mm x 43 mm) pour la même résolution. Il est disponible dans les variantes Allround et Plat.

Le module d'affichage EA OLEDS102-6 a 102 x 64 pixels (39 mm x 38 mm). Il est disponible dans les variantes Allround et Plat.

L'EA OLEDM204 est un affichage de texte avec, au choix, 4x20 caractères ou 3x20 et 2x20 caractères en taille double. Cet afficheur mesure 61 mm par 26 mm et est également disponible dans les variantes Allround et Plat.

De nombreux accessoires, tels qu'une carte de test USB, des connecteurs femelles, des écrans tactiles ou des connecteurs à force nulle, complètent la gamme de produits d'ELECTRONIC ASSEMBLY.

Vous trouverez ici de plus amples informations sur notre site web.

EA OLEDS102-6	Fiche technique
EA OLEDM128-6	Fiche technique
EA OLEDL128-6	Fiche technique
EA OLEDM204	Fiche technique
