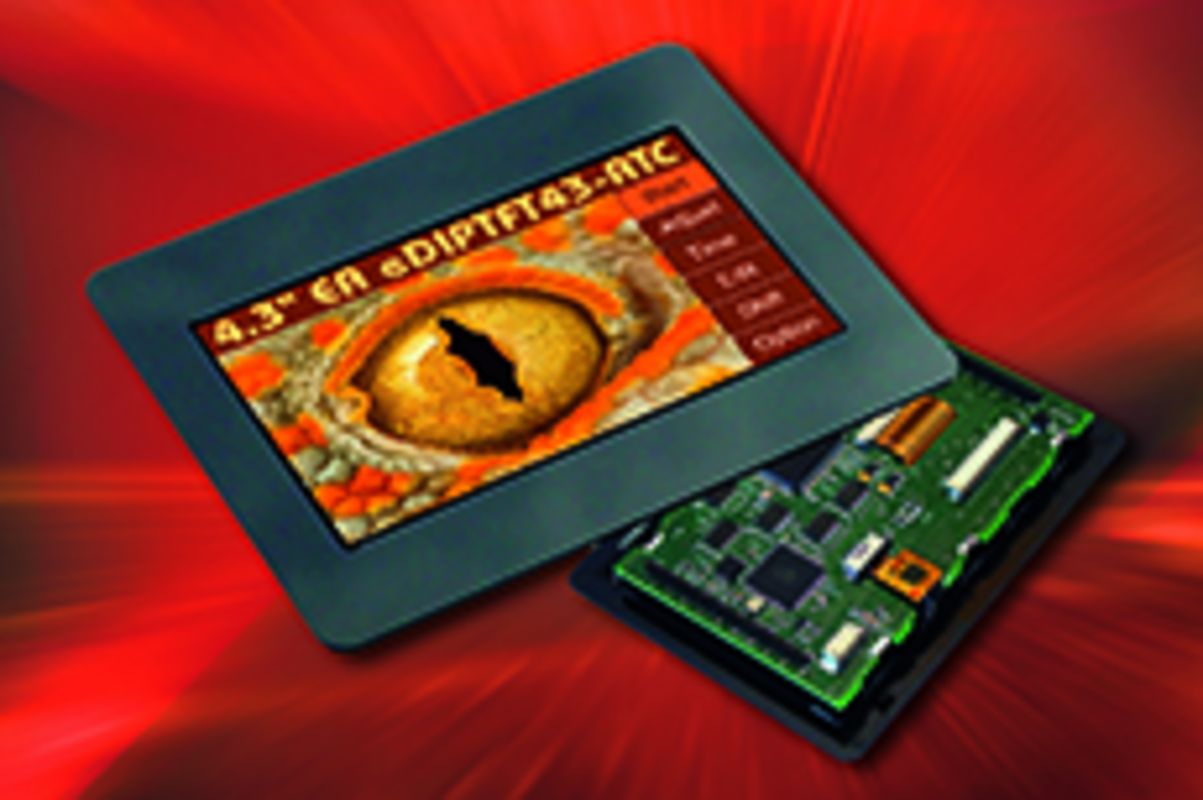

Dans les machines, appareils et installations modernes, les écrans d'affichage de l'état sont utilisés simultanément pour la saisie des instructions de commande. La condition préalable est d'être équipé d'un écran tactile adapté. À l'occasion du salon electronica 2014, le fabricant ELECTRONIC ASSEMBLY présente un écran graphique TFT intelligent EA eDIPTFT43-A avec dalle tactile capacitive. L'écran allie un aspect élégant à une facilité d'utilisation optimale, que ce soit avec ou sans gants. Les contacts multiples sont reconnus, mais n'entraînent pas d'erreurs de manipulation. L'écran est parfaitement équipé pour une utilisation dans le rude quotidien industriel grâce à l'utilisation d'une surface 6H absolument résistante aux rayures.

L'eDIPTFT43-A permet une représentation de 480 x 272 pixels sur une diagonale d'écran de 4,3 pouces (10,9 cm). La représentation des couleurs sur 16 bits permet de reproduire jusqu'à 65536 couleurs, l'éclairage LED assurant des images claires et contrastées. Selon l'application, il est également possible de régler une orientation verticale de l'écran ; la résolution est alors de 272 x 480 pixels. L'orientation est réglable par logiciel.

Une mémoire flash intégrée d'une capacité de 4 Mo permet de sauvegarder des jeux de caractères, des images, des animations et des macros et de les appeler à tout moment. En outre, huit polices sont déjà prédéfinies ; elles peuvent être adaptées individuellement, mises à l'échelle dans une large plage et tournées par pas de 90°. Pour toutes les fonctions graphiques et de police, l'écran offre un positionnement au pixel près grâce à son intelligence intégrée. Les images, les animations, les graphiques et les textes peuvent être affichés de manière mixte.

L'équipement supplémentaire avec un écran tactile capacitif, ou au choix résistif (analogique), permet de créer des interfaces utilisateur avec des régulateurs virtuels librement définissables, des commutateurs et d'autres éléments de commande. Ces éléments de commande peuvent être adaptés de manière dynamique au contexte de fonctionnement pendant le fonctionnement.

L'écran dispose de trois interfaces différentes pour le transfert de données avec le monde extérieur : RS-232, bus I2C ou bus SPI. Il possède également huit entrées et huit sorties numériques ainsi que deux entrées analogiques programmables. L'écran est commandé par des instructions graphiques similaires à celles d'un langage de haut niveau ; il n'est plus nécessaire de programmer des jeux de caractères et des routines graphiques, ce qui prend beaucoup de temps et d'efforts. Le temps de mise sur le marché est ainsi considérablement réduit.
