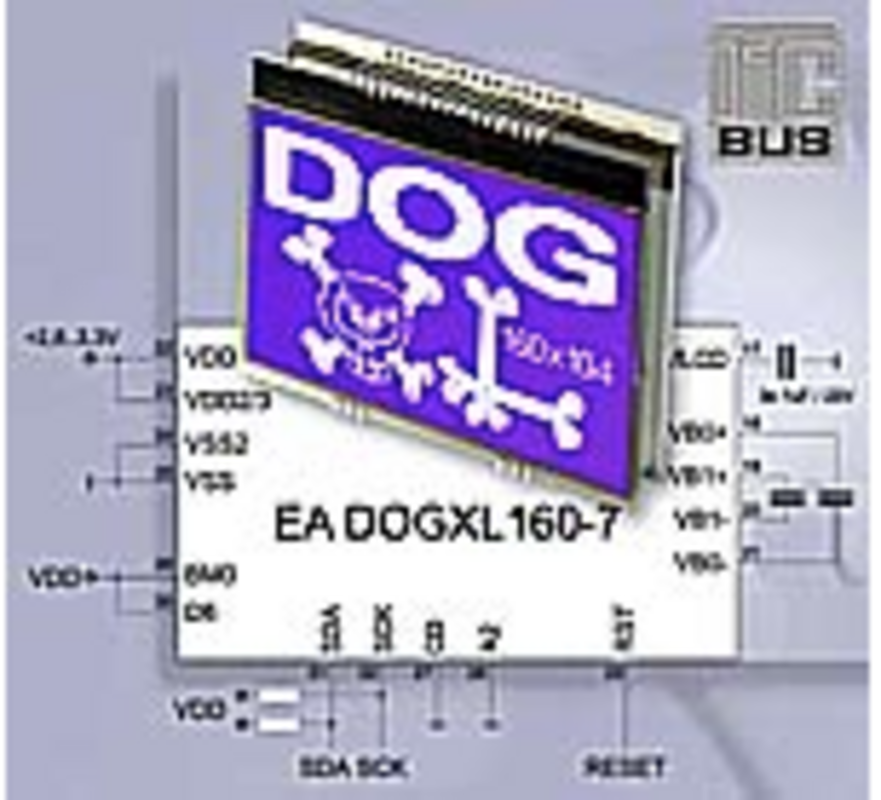

Le bus I²C, très répandu parmi les microcontrôleurs, a depuis longtemps fait son entrée dans le monde des écrans à cristaux liquides. Le dernier né, l'EA DOGXL160-7, est un écran 3,3″ de conception ultracompacte. Il ne mesure que 78 × 64 × 6,5 mm et est pourtant très facile à mettre en œuvre, même au stade du prototype. Les broches au pas de 2,54 mm permettent d'utiliser du matériel standard bon marché. En alternative, cet écran peut d'ailleurs être connecté via une SPI (3 ou 4 fils). Avec six éclairages LED différents, qui peuvent être commandés séparément, il est possible de réaliser les designs les plus divers à partir d'une seule pièce. Tous les éclairages sont extrêmement clairs, merveilleusement uniformes et conviennent néanmoins pour un fonctionnement continu.

Pour les applications spéciales, un éclairage RGB entièrement coloré est même disponible. La résolution de 160 × 104 points offre suffisamment de place pour des textes et des graphiques de plusieurs lignes. Un écran tactile analogique est disponible en option, même pour cette taille. Les champs de touches peuvent être répartis à volonté par logiciel. Il est ainsi possible de saisir des données à tout moment et de manière élégante. ELECTRONIC ASSEMBLY fournit divers outils de développement pour cette série d'écrans professionnels. Du simulateur gratuit pour Windows à une carte de test USB, en passant par des jeux de caractères et un éditeur de polices, ainsi que de nombreux exemples de programmation. Une alimentation électrique de 2,6 ~ 3,3 V suffit. La consommation de courant est typiquement de 700 μA. D'autres tailles sont disponibles en tant qu'afficheurs de texte et de graphiques.

Liens à ce sujet : Série EA DOG; dépliant ; fiche technique : EA DOGXL160-7; EA USBSTICK-FONT
11. mars 2010, Ralph Tischer
