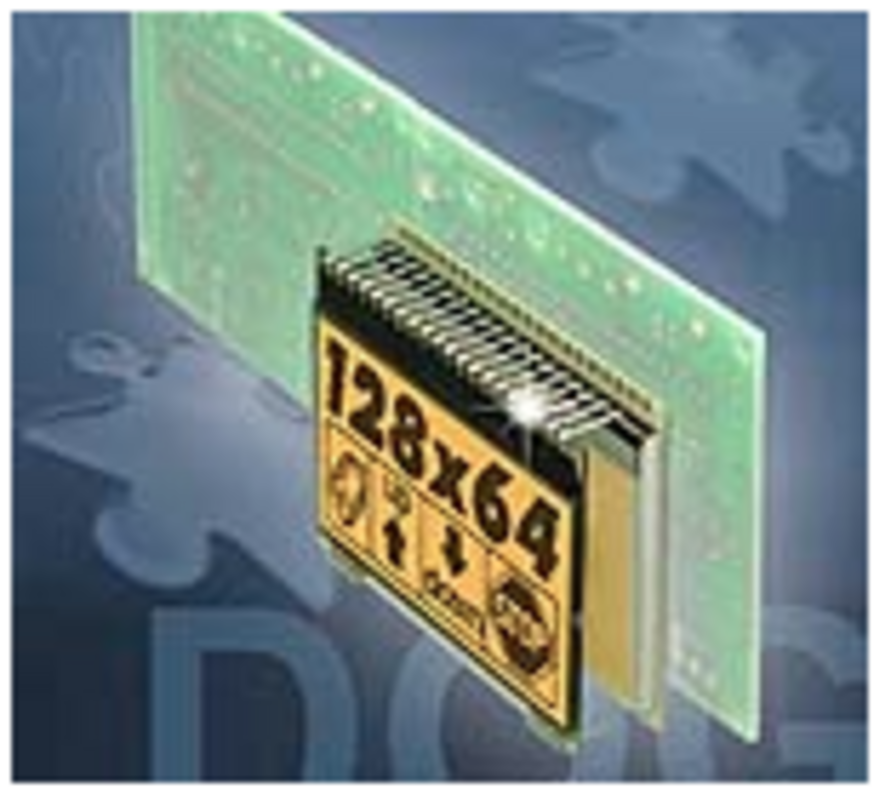

Voici la nouvelle solution : combiner l'écran graphique et l'éclairage et les souder ensemble sur une platine. Un montage supplémentaire n'est plus nécessaire. Les nouveaux écrans graphiques de la série DOG offrent une résolution de 128 × 64 points. La fixation et le contact sont assurés par des broches au pas de 2,54 mm. Simple et fiable. L'écran est tout aussi rapidement connecté via l'interface SPI intégrée. Les données peuvent être transmises à une fréquence allant jusqu'à 20 MHz sans interrogation d'un indicateur de bus. Les écrans ont des dimensions extérieures de 55 × 46 mm et des bords extrêmement étroits. Le contrôleur graphique est déjà intégré. Grâce à une architecture de puce ultramoderne, la consommation électrique n'est que de 150 μA (Single-supply 3,3 V). Aucune tension auxiliaire n'est nécessaire et le contraste est maintenu automatiquement constant par la tension d'alimentation et par la température. Le réglage du contraste se fait par logiciel. La plage de température de fonctionnement s'étend de -20 °C à +70 °C. ELECTRONIC ASSEMBLY propose des rétroéclairages adaptés à l'écran en blanc, bleu, jaune-vert, ambre et rouge. Une version en couleur RVB est également disponible. Tous sont réalisés en technologie LED et sont simplement enfichés à l'arrière. Elles sont extrêmement lumineuses et offrent un éclairage uniforme. Une électronique externe permet de les éteindre et de les faire varier à tout moment. L'éclairage blanc est idéal pour les appareils fonctionnant sur piles, car il fournit déjà suffisamment de lumière à partir d'un courant de seulement 3 mA. La combinaison des techniques d'affichage les plus diverses (positif, négatif, bleu, vert, noir) et des différents éclairages permet de s'adapter aux exigences de design les plus variées.

Liens à ce sujet : Série EA DOG; dépliant; fiche technique : EA DOGM128; EA DOGL128; EA DOGM132; EA USBSTICK-FONT
24. juillet 2009, Ralph Tischer
