L'écran tactile le plus compact au monde

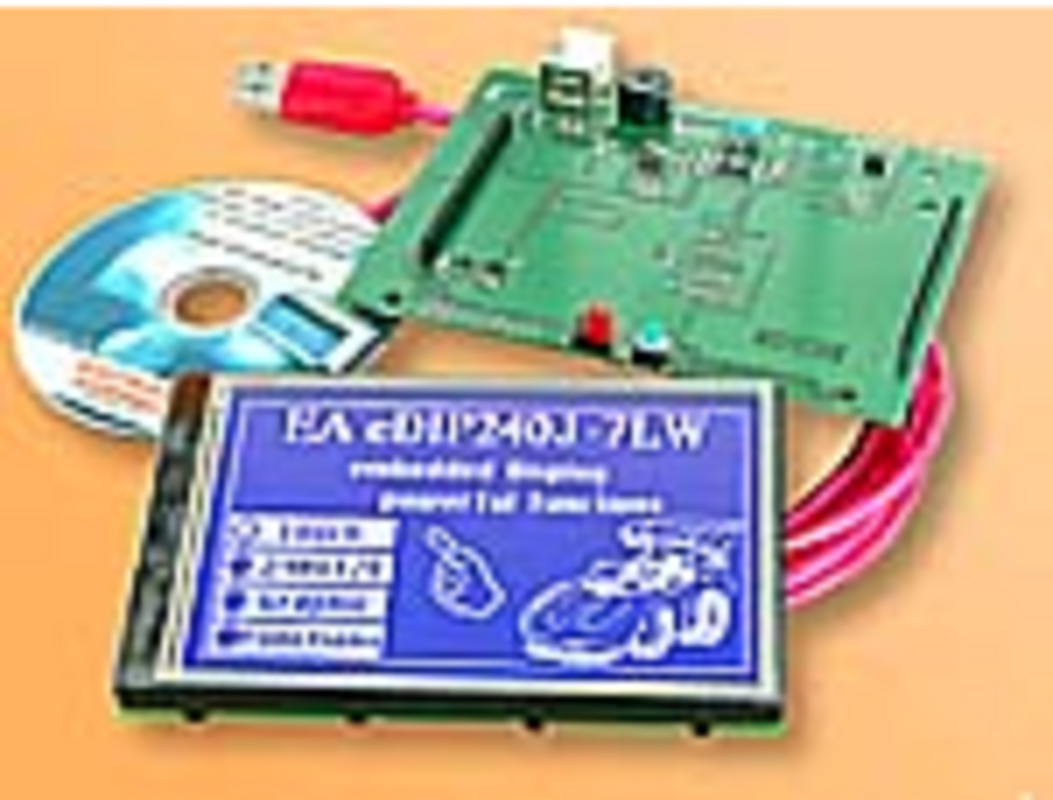

Il existe désormais un support de développement élégant pour le panneau de commande le plus compact du monde (désignation : EA eDIP240-7). ELECTRONIC ASSEMBLY propose dès à présent un kit de démarrage USB pour une mise en service rapide.
Grâce à un simple plug and play, l'utilisateur dispose immédiatement de toutes les fonctions, y compris l'écran tactile. Huit jeux de caractères intégrés et plus de 111 fonctions graphiques intégrées donnent un aperçu de la programmation graphique de demain. L'écran tactile avec fonction analogique est également entièrement pris en charge. Des connaissances en programmation ne sont pas nécessaires. L'écran tactile permet de saisir des données, de modifier des écrans, de régler des valeurs analogiques, d'ouvrir des menus ou d'envoyer n'importe quelle valeur via l'interface série. Il est ainsi possible de commander très facilement des appareils externes. La mémoire EEPROM permet de stocker des séquences d'instructions et des images complètes ou de modifier et d'étendre les polices de caractères intégrées. La connexion de l'unité de commande s'effectue de manière flexible via l'une des trois interfaces intégrées : bus RS-232, SPI et I²C. Un convertisseur pour USB (compatible 1.1 et 2.0) est également disponible.
Selon l'application et le design, on peut choisir entre une version en bleu et blanc ou en noir et blanc (FSTN). Les deux sont conçus pour une plage de températures de fonctionnement de -20 °C à +70 °C ; une compensation de température est bien entendu intégrée. Les écrans possèdent une résolution de 240 × 128 points sur une surface de 4,5″ (96 × 61mm). Avec seulement 113 × 70 × 10,8 mm, ils sont extrêmement compacts. Le montage s'effectue de manière économique par simple soudure dans une platine. Toutes les directives CEM en vigueur dans l'environnement industriel sont bien entendu entièrement respectées.
Liens à ce sujet : EA eDIP240-7; dépliant; fiche technique : EA eDIP240-7; outil de développement setup electronic assembly lcd tools.zip
23 septembre 2005 Ralph Tischer
