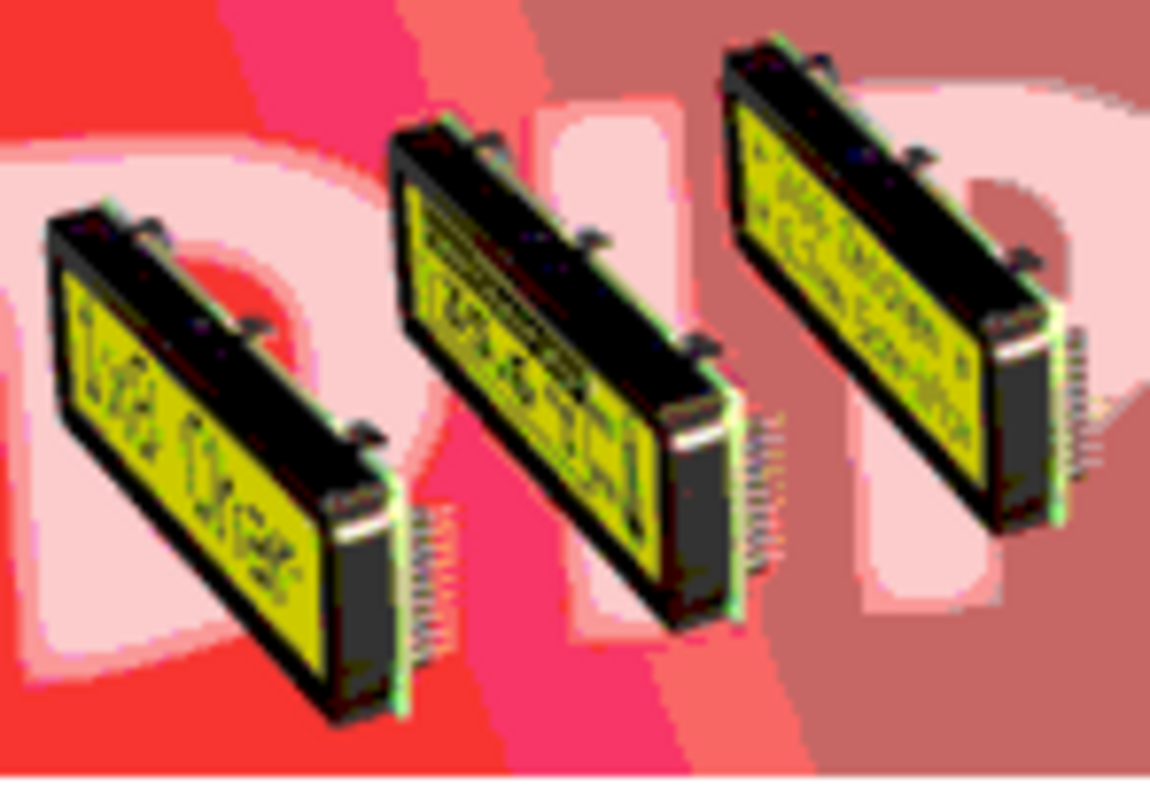

Les nouveaux modules LCD de la série DIP peuvent être installés sans frais de montage supplémentaires. Plus besoin de vis, de barrettes à broches ou de câbles. La nouvelle structure, semblable à un circuit intégré, offre en outre toute une série d'autres avantages : Par exemple, en raison de la suppression du bord de la platine, la surface d'affichage est optimale par rapport aux dimensions extérieures (61 × 19 mm contre 68 × 27 mm). En même temps, malgré l'éclairage LED, l'ensemble du module ne mesure que 11 mm d'épaisseur. Actuellement, quatre variantes d'affichage différentes sont disponibles. Trois d'entre elles sont des afficheurs de texte avec 1 × 8 caractères et une énorme police de 11,48 mm, ou 2 × 16 caractères avec une épaisseur supérieure à la moyenne de 6,68 mm. Un écran très compact de 4 × 20 caractères avec des caractères bien lisibles de 3,72 mm est également disponible dès maintenant. Tous sont compatibles avec le logiciel du HD 44780 (4 × 20 avec les commandes étendues du KS0073).
La version graphique a une résolution de 122 × 32 pixels et possède un contrôleur intégré SED1520. Tous les écrans sont interchangeables grâce à un brochage et des dimensions identiques. Ils sont équipés de la technologie Supertwist la plus moderne et possèdent chacun un rétroéclairage LED réglable et désactivable avec une consommation électrique typique de 70 mA.

Pour plus d'informations, consultez nos fiches techniques en format PDF : 1x8 / 11,48mm (175 kB); 2x16 / 6,68mm (182 kB); 4x20 / 3,72mm (262 kB); 122x32 / graphique (193 kB).
4 septembre 2001 Ralph Tischer

Liens vers des modules similaires : 1x8 / 1,75mm (259 kB) ; 2x8 / 5,01mm (251 kB)
