Panneau de mesure alimenté par une boucle 4-20mA

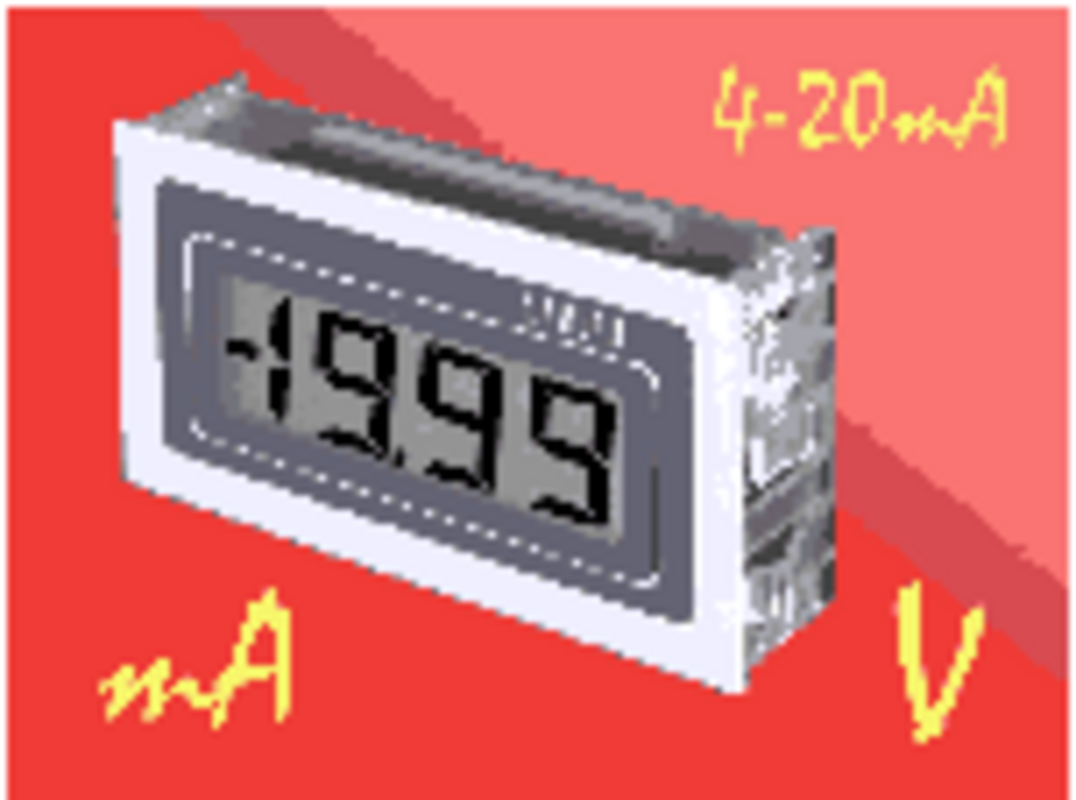

Il suffit de brancher deux fils, de les insérer dans la plaque frontale et c'est tout. Pas de soudure, pas de fiche spéciale, pas de tension auxiliaire. Le signal de mesure est mis en contact avec des bornes à vis et fournit également l'énergie nécessaire au fonctionnement de l'indicateur de courant. Le montage mécanique se fait lui aussi en un clin d'œil : le courantomètre en boucle (90 × 50 mm) est inséré par l'avant dans la découpe du panneau frontal et se maintient en place grâce à des ergots d'arrêt.
Des possibilités de réglage flexibles pour les valeurs de début et de fin de l'affichage permettent une utilisation dans de nombreux domaines d'application. Les points décimaux sont activés au choix par des ponts enfichables. L'écran LCD à 3½ chiffres, d'une hauteur de 18 mm, garantit une excellente lisibilité. Une référence de précision Band-Gap assure la stabilité des valeurs de mesure.
Pour répondre à d'autres exigences, il existe trois autres modules tout aussi rapides et faciles à mettre en œuvre :
EA 4220-AT mesure des courants de 0 à ±20 mA. En raison de la plage de mesure, une tension auxiliaire (5 V) est nécessaire. Le convertisseur DC/DC embarqué évite de manière fiable les problèmes de potentiel entre la tension de mesure et la tension auxiliaire. (L'alimentation et le circuit de mesure sont séparés galvaniquement sur le module).
L'EA 4220-VTB offre une plage de mesure de tension de 0 à ± 2 V avec une résistance d'entrée supérieure à 100 mOhm. Ici aussi, l'alimentation (5 V / <20 mA) et le signal de mesure sont séparés galvaniquement.
Ce qui est inhabituel, c'est la possibilité de régler l'affichage du zéro.
L'EA 4220-VB dispose de la même plage de mesure. Ce voltmètre est alimenté par une tension continue de 5 V ... 12 V ... 24 V, INLO et l'alimentation GND étant au même potentiel. Il ne reste donc plus que trois lignes à raccorder (alimentation, INHI et GND).
Vous trouverez de plus amples informations dans notre fiche technique au format PDF.
