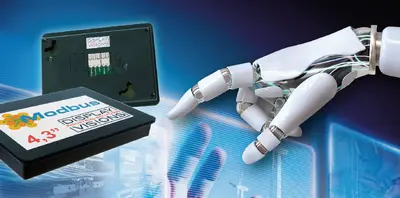

Unités de commande IHM avec Modbus RTU/TCP : des solutions brillantes pour des applications modernes - adaptées individuellement et de manière économique au processus et aux exigences de l'opérateur.

Le Modbus

... a été défini en 1979 par la société Modicon et est aujourd'hui encore extrêmement répandu dans les systèmes de commande industriels. Presque tous les automates programmables supportent le protocole Modbus, par RS-485 ou Ethernet. De plus, il existe sur le marché des milliers de capteurs et d'actionneurs qui peuvent être directement raccordés à un API via Modbus. Ce bus de terrain est décrit dans la norme CEI 61158(Digital data communication for measurement and control).

Dans le protocole Modbus, qui transmet les paquets de données en les sécurisant par une somme de contrôle, il existe en principe trois types de données différents : Coil ou Discrete Input (1 bit), Input Register ou Holding Register (16 bits), ainsi que Real ou Float (32 bits).

La transmission des données s'effectue via une interface à 2 ou 3 fils (RS-485) pour Modbus RTU et via LAN/Ethernet ou sans fil par WiFi pour Modbus TCP. Les unités de commande sont intégrées dans le système en tant que serveur ou esclave - les automates du système (Siemens, Beckhoff, Rockwell, Panasonic, Wago, etc.) sont "clients" ou "maîtres"...

Télécharger l'article complet (pdf)

FAQ - Questions et réponses sur les terminaux de commande Modbus HMI

Questions et réponses concises et faciles à comprendre sur les terminaux d'interface homme-machine Modbus

Quels sont les avantages des interfaces homme-machine (IHM) équipées du protocole Modbus RTU/TCP ?

Les terminaux IHM compatibles Modbus RTU/TCP offrent une solution flexible et économique pour le contrôle et la surveillance des processus industriels. Ils sont personnalisables et s'intègrent parfaitement aux systèmes existants. Grâce à la prise en charge de Modbus, un protocole largement répandu, elles peuvent communiquer avec une multitude de contrôleurs API et de capteurs. La transmission des données est sécurisée par des sommes de contrôle, ce qui renforce la fiabilité. De plus, elles permettent une extension et une adaptation faciles aux exigences spécifiques de l'opérateur.

Comment fonctionne la transmission de données avec Modbus RTU et Modbus TCP ?

Avec Modbus RTU, la transmission des données s'effectue via une interface à 2 ou 3 fils, généralement RS-485, ce qui permet une communication robuste et sans interférences. Avec Modbus TCP, en revanche, la transmission s'effectue via LAN/Ethernet ou sans fil via Wi-Fi, ce qui offre une flexibilité et une portée accrues. Les deux variantes utilisent le protocole Modbus, qui sécurise les paquets de données à l'aide de sommes de contrôle. Cela garantit une fiabilité et une intégrité élevées des données transmises. Le choix entre RTU et TCP dépend des exigences spécifiques et de l'infrastructure existante.

Quels types de données sont pris en charge par le protocole Modbus ?

Le protocole Modbus prend en charge trois types de données distincts : les bobines (ou entrées discrètes), les registres d'entrée (ou registres de maintien) et les nombres réels (ou flottants). Les bobines ou entrées discrètes sont des données à 1 bit, généralement utilisées pour les états de commutation binaires. Les registres d'entrée et de maintien sont des données de 16 bits utilisées pour les valeurs numériques. Les données réelles ou flottantes sont des données de 32 bits utilisées pour les nombres à virgule flottante, ce qui permet une représentation précise des valeurs mesurées. Cette diversité de types de données permet une adaptation flexible à différentes exigences.

Quel rôle jouent les interfaces homme-machine (IHM) dans un système Modbus ?

Dans un système Modbus, les terminaux IHM font office de serveurs ou d'esclaves, tandis que les automates, tels que Siemens, Beckhoff ou Rockwell, agissent en tant que clients ou maîtres. Les unités de commande IHM reçoivent des commandes et envoient des données au contrôleur, ce qui permet une surveillance et un contrôle efficaces des processus. Elles jouent un rôle essentiel dans l'interaction entre l'opérateur et la machine, car elles offrent une interface conviviale. Grâce à l'intégration de Modbus, elles peuvent communiquer avec une multitude d'appareils et de capteurs, ce qui accroît la flexibilité et l'évolutivité du système.

Pourquoi le protocole Modbus est-il si répandu dans le secteur industriel ?

Le protocole Modbus est largement utilisé dans l'industrie, car il offre un moyen simple et efficace de communication entre différents appareils. Il a été défini en 1979 par la société Modicon et est aujourd'hui intégré à la quasi-totalité des automates programmables. Le soutien d'un grand nombre de fabricants et sa compatibilité avec différentes interfaces telles que RS-485 et Ethernet en font une solution polyvalente. De plus, il est inscrit dans la norme CEI 61158, ce qui souligne sa fiabilité et sa normalisation. Ces caractéristiques font de Modbus un protocole privilégié pour les applications industrielles.

Pourquoi DISPLAY VISIONS est-il le meilleur choix pour les interfaces homme-machine (IHM) avec Modbus ?

DISPLAY VISIONS est le choix idéal pour les interfaces homme-machine (IHM) avec Modbus, car l'entreprise dispose d'une vaste expérience et d'une expertise approfondie dans le développement d'écrans industriels et de solutions de commande. Elle propose des solutions sur mesure, parfaitement adaptées aux besoins de ses clients. Les produits DISPLAY VISIONS sont réputés pour leur haute qualité, leur fiabilité et leur durabilité. De plus, l'entreprise propose un service complet et des conseils afin de garantir que les clients bénéficient de la meilleure solution possible pour leurs applications spécifiques. Cette combinaison de qualité, de flexibilité et de service client fait de DISPLAY VISIONS le choix idéal pour les unités de commande IHM avec Modbus.
