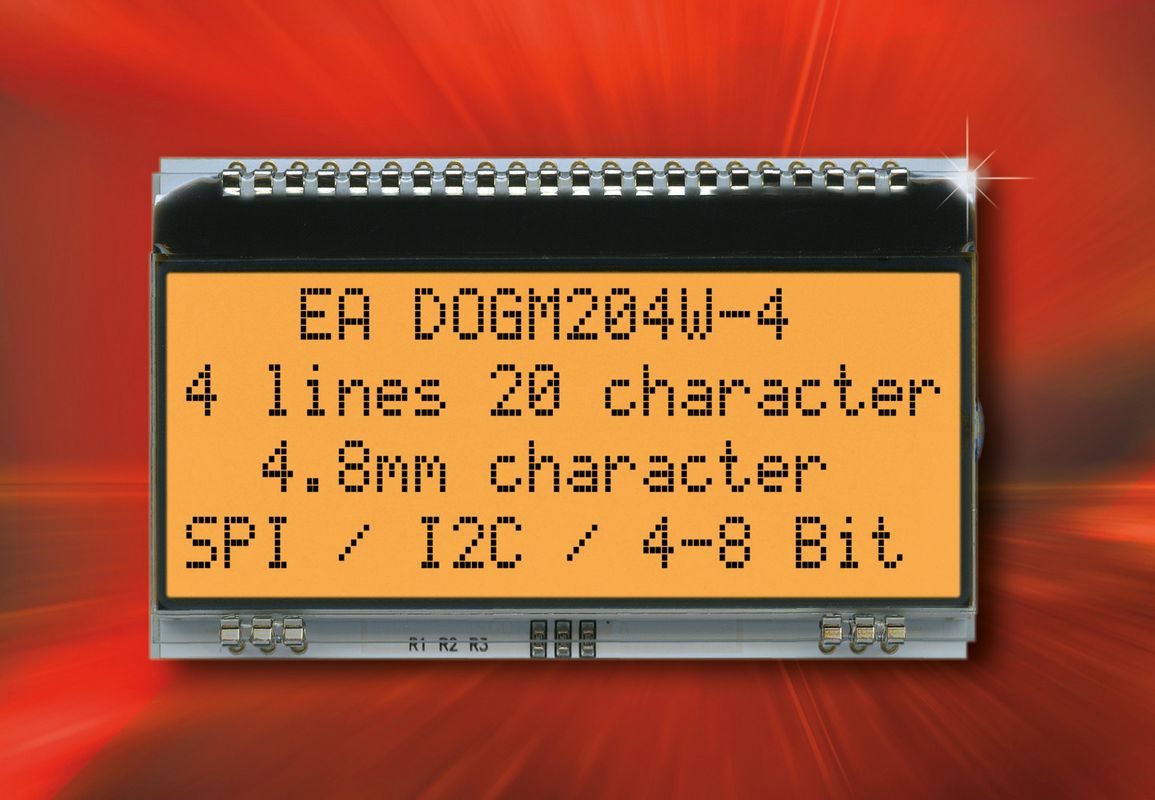

Une construction compacte associée à une excellente lisibilité, tels sont les principaux avantages de la nouvelle famille d'afficheurs alphanumériques EA DOGM204-A d'Electronic Assembly. D'une largeur de 66 millimètres seulement, ces afficheurs offrent une taille de caractères de 4,8 millimètres. L'utilisation de la technique LCD Supertwist garantit un affichage contrasté des 20 caractères maximum sur quatre lignes.

La commande et la communication des modules d'affichage avec le monde extérieur se font au choix par une interface SPI ou I2C. Le contrôleur intégré de type SSD1803A décharge le développeur d'une grande partie du travail de programmation. Comme il maîtrise trois jeux de caractères différents - européen, anglais-japonais et cyrillique -, les appareils équipés de cet écran peuvent être commercialisés dans le monde entier, dans la plupart des pays concernés. En même temps, les afficheurs de la famille EA DOGM204-A offrent une grande variabilité : les modules d'affichage peuvent être combinés avec des éclairages de trois couleurs différentes.

Les afficheurs permettent un design moderne, car ils se contentent d'une seule alimentation en tension de 3,3 volts, ce qui réduit les coûts de l'infrastructure technique. En fonctionnement, les écrans se contentent de 250 µA (typ). L'éclairage par LED peut fonctionner à partir de 3 mA. Les étapes de montage complexes lors de la fabrication peuvent être supprimées, car les écrans sont simplement soudés dans la platine support sans effort mécanique. Avec leur faible hauteur de 2,0 millimètres, ils permettent des designs ultraplats. Même en utilisant un module d'éclairage LED en option, ils n'occupent que 5,8 millimètres de hauteur.

Pour les développeurs, une carte de test USB est disponible pour une utilisation sur un PC Windows. En outre, divers exemples d'applications et logiciels peuvent être téléchargés gratuitement.

La fiche technique est disponible ici .
