Petites commandes avec écran tactile

L'automate programmable fin de la série PLC de DISPLAY VISIONS intègre déjà l'écran tactile. De plus, il peut être connecté sans fil à un maximum de 50 écrans satellites. Il est ainsi possible de surveiller et de commander des processus indépendamment du lieu.

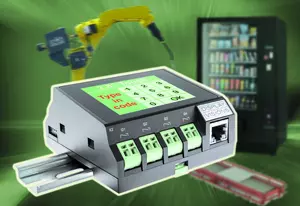

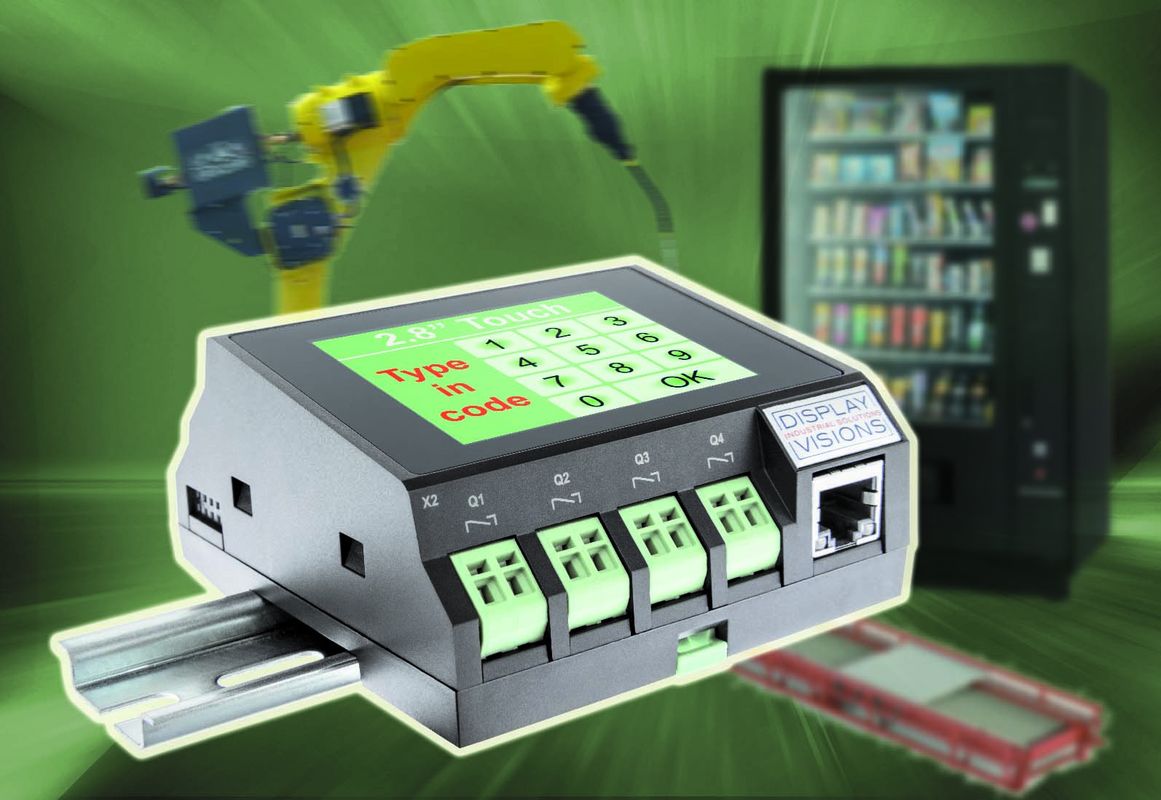

Normalement, la programmation de petites commandes ainsi que la lecture de leurs paramètres sont liées à un certain effort. Ce n'est pas le cas de la série d'API de DISPLAY VISIONS. Un écran tactile couleur est déjà intégré dans l'unité de commande centrale, le "Core". Le panneau IPS brillant de 2,8 pouces est bien lisible dans presque toutes les directions (angle de lecture de 170°) et même en plein soleil. Il n'affiche pas seulement les données de mesure et de processus, mais sert aussi, grâce à sa surface tactile, à entrer des instructions de commande et des paramètres de fonctionnement. Le Core dispose de huit entrées numériques 0..24 V, de quatre entrées analogiques (4 20 mA et 0 10 V) et de quatre sorties relais. Il communique via l'interface RS-485 ou Ethernet et peut également être contacté sans fil via WLAN. Jusqu'à 50 terminaux satellites peuvent être connectés automatiquement à l'unité de contrôle centrale. Selon la complexité des données d'entrée et de sortie, des satellites de différentes tailles d'écran sont disponibles. De l'écran de 1,5 pouce de la taille d'un timbre-poste avec 240x240 pixels jusqu'au panneau de 10,1 pouces avec une résolution de 1280x800 pixels. Les satellites se synchronisent automatiquement en temps réel avec le Core et peuvent être configurés individuellement. Ainsi, il est par exemple possible d'afficher à un endroit des données d'exploitation pour le service, tandis qu'à un autre endroit, la préparation du travail saisit de nouveaux paramètres sur son satellite.
Toutes les fonctions tactiles et d'affichage sont librement programmables avec l'outil Windows gratuit "PLC-Designer" WYSIWYG. De nombreux éléments prédéfinis aident à construire des pages individuelles et même animées. L'unité de commande centrale PLC-Core est conçue pour un montage sur profilé chapeau et ne fait que 5 F de large. Pour les terminaux satellites, différents boîtiers sont disponibles pour l'intégration dans d'autres appareils ainsi que pour le montage en saillie.
