Écrans polyvalents pour le montage sur platine

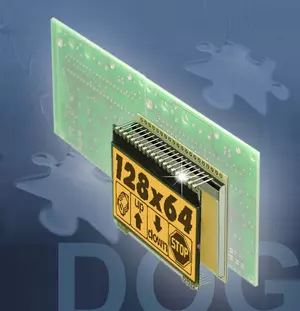

Avec la série EA DOG, DISPLAY VISIONS propose une gamme d'écrans plats LCD chip-on glass avec pilote intégré. Peu gourmands en énergie et directement utilisables dans des systèmes de 3,3 volts, ils sont particulièrement adaptés à l'affichage dans les appareils de poche.
Ces écrans LCD compacts pour textes et graphiques font moins de trois millimètres d'épaisseur. Conçus comme des affichages chip-on-glass, le contrôleur est déjà intégré dans ces affichages. Les écrans de texte sont livrés avec un jeu de caractères intégré. Les écrans à fort contraste peuvent être soudés directement sur le circuit imprimé. Ils fonctionnent avec 3,3 V sans tension auxiliaire et la consommation de courant se situe entre 150 et 900 µA selon le type et la taille. La commande se fait par SPI à 3 ou 4 fils, pour certains modèles également par I²C à 2 fils ou par bus de données à 4 ou 8 bits.
Actuellement, les afficheurs de texte et de graphiques sont disponibles en 13 tailles différentes, de 31x55 mm à 67x94 mm. Parmi eux, on trouve six affichages de texte d'une à quatre lignes ainsi que sept affichages graphiques avec des résolutions allant de 102x64 pixels à 240x128 pixels. Cinq techniques à cristaux liquides à fort contraste sont disponibles : STN réflectif et transmissif, STN avec fond bleu et FSTN positif et négatif noir et blanc. La tension de contraste est réglable par commande. Pour des raisons mécaniques ou de lisibilité, les écrans graphiques peuvent également être tournés à 180°, par exemple pour être installés à l'avant d'un bloc d'alimentation de laboratoire. De plus, les écrans EA DOG peuvent être combinés avec une surface tactile.
Pour le rétroéclairage, l'utilisateur a le choix entre six couleurs : Blanc, jaune/vert, bleu, ambre, rouge et pleine couleur. Il est simplement enfiché sous l'écran et soudé avec celui-ci dans la carte de circuit imprimé. Des fixations supplémentaires ne sont pas nécessaires. Le fonctionnement se fait soit par une résistance en série externe, soit par un pilote de LED. Un fonctionnement judicieux est possible à partir de 3 mA.
Toutes les variantes de panneaux sont livrables à partir d'une pièce. DISPLAY VISIONS GmbH garantit en outre une très longue disponibilité, jusqu'à 10 ans. Le réapprovisionnement est donc assuré, même pour les lignes de produits conçues à long terme.
Un simulateur gratuit peut être téléchargé sur le site web du fabricant. Il permet de tester toutes les versions et couleurs de l'écran sur un PC Windows avant l'achat. Pour un démarrage facile avec un écran réel, une carte de test USB est également disponible. Il permet également d'afficher immédiatement ses propres textes sur l'écran raccordé. DISPLAY VISIONS soutient en outre les développeurs avec un support complet et un code C et de microcontrôleur étendu.
