Super plat et économique

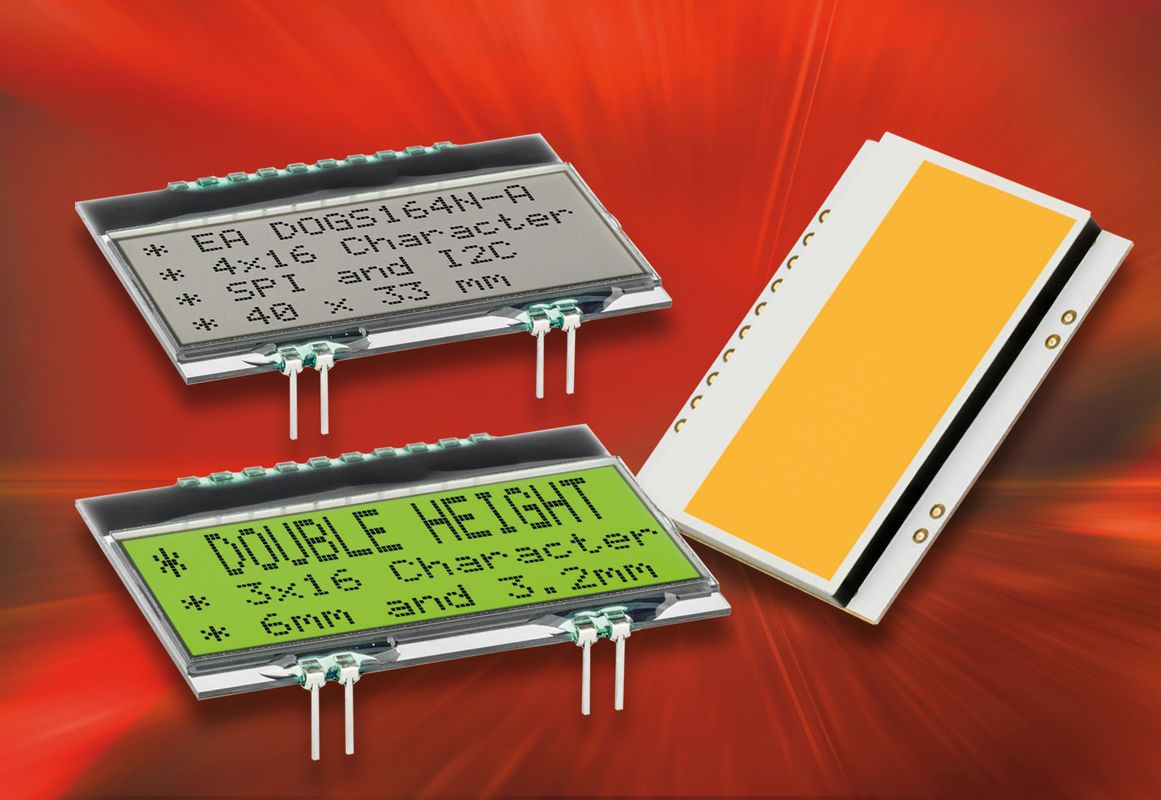

L'écran LCD compact DOGS164-A, développé par ELECTRONIC ASSEMBLY spécialement pour les appareils portables à faible puissance, ne mesure que 2 mm d'épaisseur. Avec des dimensions extérieures compactes de 40 x 33 mm, il offre néanmoins de la place pour quatre lignes de 16 caractères de 3,2 mm de haut chacune. Il est également possible de choisir entre 2 x 16 caractères deux fois plus grands ou un affichage mixte avec une grande et deux petites lignes.
Le panneau fait partie de la série d'écrans à cristaux liquides la plus complète au monde, qui fonctionne directement sur 3,3 volts et ne nécessite pas de tension auxiliaire supplémentaire. Sa consommation de courant typique est de 440 µA. Trois techniques LC à fort contraste sont disponibles : FSTN réflectif et transflectif avec un fond blanc et STN transmissif avec un fond bleu. Les deux dernières variantes peuvent être combinées avec des modules d'éclairage LED en tri-couleur (vert, rouge, blanc) ou en ambre uni. Le rétroéclairage est également raccordé directement à 3,3 V à l'aide d'une résistance en série. Il est conçu pour un courant compris entre 3 et 45 mA. Le contraste de l'affichage est réglable par commande. Le sens de vision peut être modifié de Bottom-View à Top-View, par exemple pour le montage à l'avant d'un bloc d'alimentation de laboratoire.
Même avec le rétroéclairage, le montage de l'écran est rapide et simple. Le module d'affichage et le module d'éclairage sont simplement emboîtés l'un sur l'autre et soudés directement dans la platine. Des fixations supplémentaires ne sont pas nécessaires.
Le contrôleur SSD1803A est intégré dans l'écran avec trois jeux de caractères différents (anglais-japonais, européen, cyrillique). Ceux-ci peuvent être complétés par huit caractères librement définis. La communication se fait soit par SPI à 3 ou 4 fils, soit par I²C à 2 fils.
En fonctionnement, le DOGS164-A supporte des températures comprises entre -20 et +70 °C, sa température de stockage est comprise entre -30 et +80 °C.
Toutes les variantes de panneaux sont livrables à partir d'une pièce. ELECTRONIC ASSEMBLY garantit en outre une très longue disponibilité, jusqu'à dix ans. Le réapprovisionnement est donc assuré, même pour les lignes de produits conçues à long terme.
Un simulateur gratuit peut être téléchargéici. Il permet de tester toutes les versions et couleurs de l'écran sur un PC Windows avant l'achat. Pour faciliter le démarrage, une carte de test USB avec un logiciel Windows complet est disponible. Il est ainsi possible d'afficher immédiatement ses propres textes sur l'écran raccordé. ELECTRONIC ASSEMBLY soutient en outre les développeurs avec un support complet et une grande quantité de code C et de microcontrôleur.
Vous trouverez plus d'informations sur le site web et dans la fiche technique.
