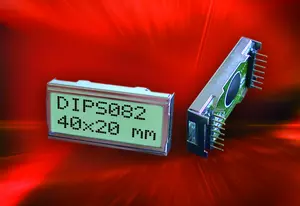

Des présentoirs compacts pour un montage rapide

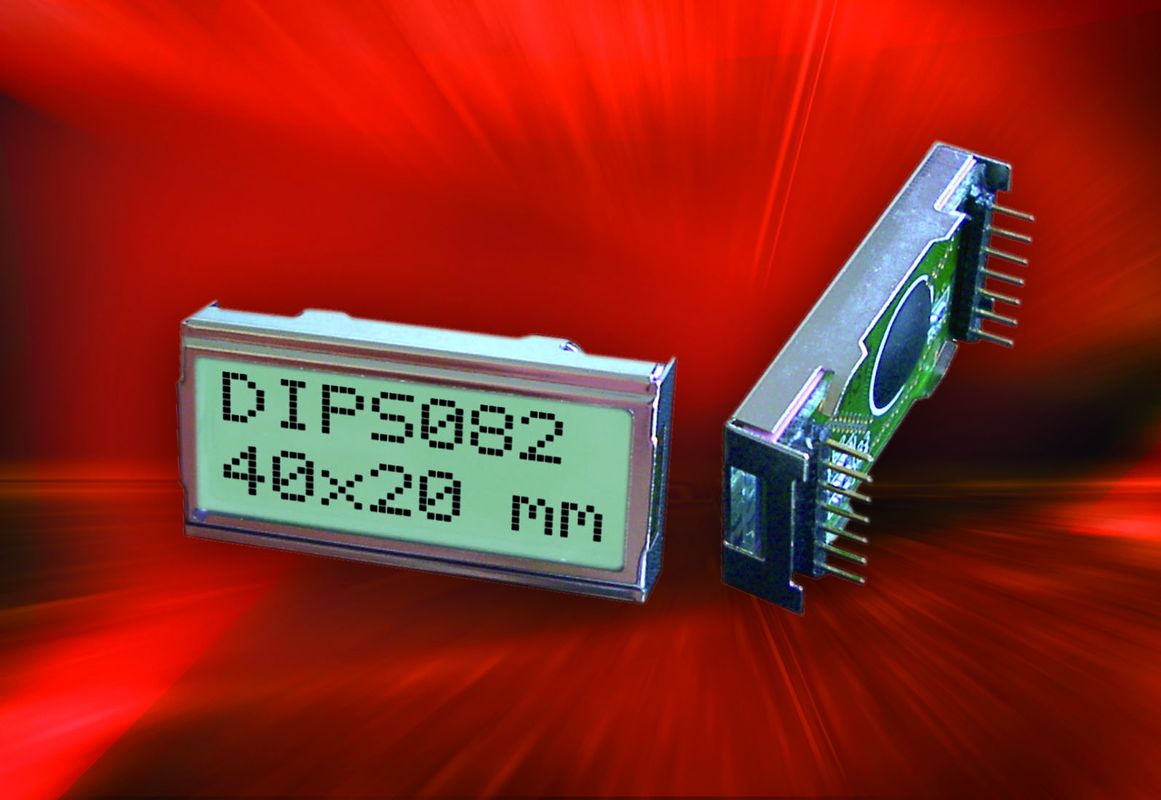

Avec des dimensions extérieures de seulement 40x20 mm, l'EA DIPS082 s'adapte exactement aux appareils ne disposant que d'une unité de hauteur dans les systèmes de rack 19" (1 U).
Et dans ce secteur aussi, comme partout ailleurs, "le temps, c'est de l'argent" - et cela vaut justement aussi pour le montage des écrans. C'est pourquoi le panneau compact à matrice de points EA DIPS082 est soudé directement dans la carte ou enfiché dans un socle au pas de 2,54 mm. Il n'y a pas besoin de vis de fixation supplémentaires, de douilles d'écartement ou de câbles de connexion. Cela permet d'économiser du matériel et, par expérience, de raccourcir la fabrication de deux à trois minutes par module.
L'affichage LCD Supertwist à fort contraste peut afficher au choix deux lignes de caractères de 5,01 mm de haut chacune ou, en tant que EA 8081-A3N, une ligne de huit caractères presque deux fois plus hauts (7,15 mm). Sa ROM contient déjà 192 caractères ASCII. Ce jeu de caractères peut être complété par huit caractères librement définis. Tous les écrans sont livrés avec des contrôleurs courants, ce qui permet de réutiliser le matériel et les logiciels existants sans les modifier.
L'EA DIPS082 est compatible avec HD44780 et se connecte à un bus de données de 4 ou 8 bits. La tension d'alimentation de l'écran bleu-gris non éclairé peut être au choix de ±2,7 V, ±3,3 V ou 5 V (à 2 mA). La température de fonctionnement est comprise entre -20 et 70 °C.
L'écran EA DIPS082-HNLED est également proposé avec un rétroéclairage par LED intégré. Il nécessite une tension d'alimentation de 5 V, avec une consommation de courant typique de 50 mA (max. 80 mA). En modifiant certaines résistances, l'éclairage est également commutable et réglable.
L'EA DIPS082 fait partie de toute une famille d'afficheurs matriciels à montage rapide. Actuellement, la série EA DIP dispose en outre des modèles suivants : Au format 68 (75) mm x 27 mm, il existe des affichages de texte de 1x8, 2x16 et 4x20 caractères, ainsi qu'un affichage graphique de 122x32 points. Au format 75 mm x 46 mm, un affichage de texte de 4x20 caractères ainsi qu'un affichage graphique de 128x64 pixels sont proposés. Le plus grand afficheur graphique mesure 113x70 mm et a une résolution de 240x128 points.
Une longue disponibilité de plus de 10 ans, une excellente assistance et une qualité supérieure vous permettent d'envisager l'avenir avec confiance. Des écrans tactiles sont également disponibles en option pour les écrans graphiques.

Vous trouverez plus d'informations sur le site web et dans la fiche technique.
