Écrans pour appareils à faible consommation d'énergie

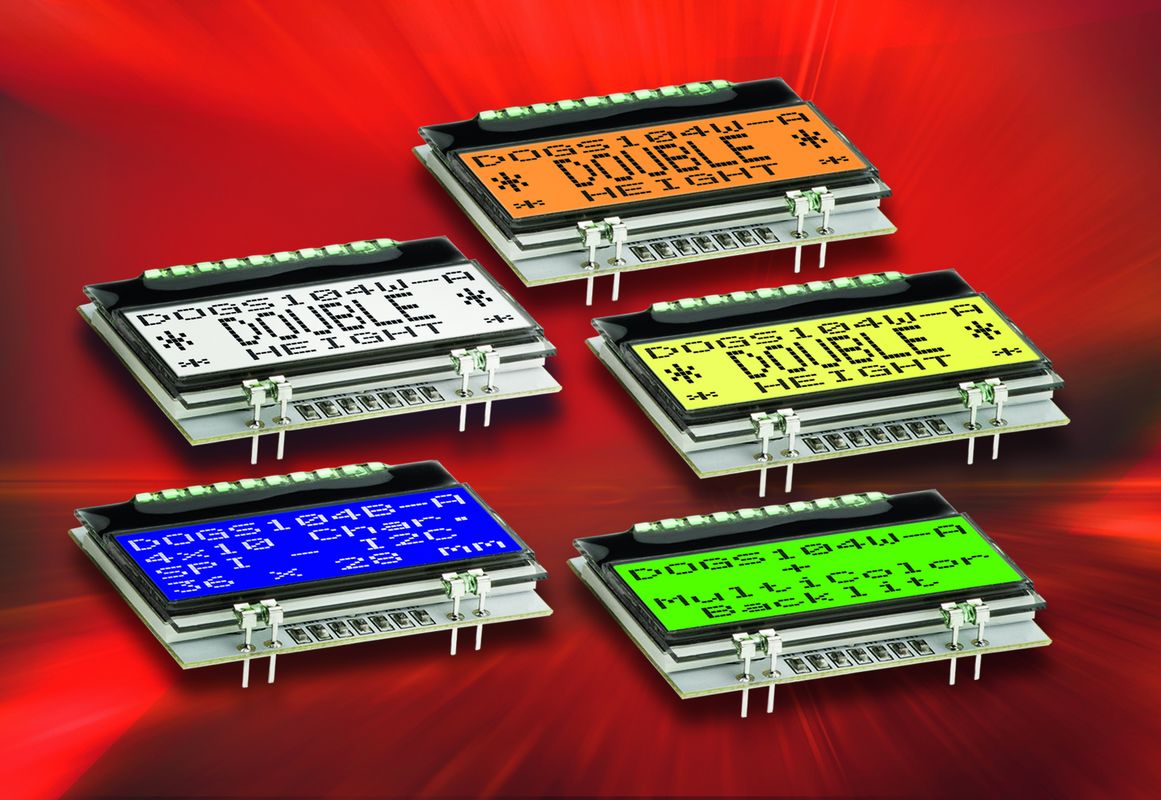

Le spécialiste de l'affichage ELECTRONIC ASSEMBLY a créé une famille de produits polyvalents EA DOG spécialement pour les applications portables à faible puissance. Ils fonctionnent tous en standard sur 3,3 V et ne nécessitent guère plus de 150~350 µA. L'éclairage LED en option est également conçu pour 3,3 V. La LED blanche la plus claire fonctionne à partir de 3 mA.
Les panneaux de seulement 2 mm d'épaisseur sont actuellement disponibles en tant qu'afficheurs de texte et de graphiques dans 10 tailles différentes et avec cinq techniques d'affichage différentes : STN transmissif, réflectif ou bleu ainsi que FSTN positif ou négatif. Toutes les technologies sont standard et livrables à partir d'une pièce. Les écrans peuvent être combinés avec six rétroéclairages distincts en blanc, ambre, bleu, rouge, jaune/vert et en couleur par simple emboîtement. Grâce à son design compact, l'association avec un éclairage permet d'obtenir un module d'affichage extrêmement plat d'une hauteur maximale de 5,8 mm, qui peut être soudé directement dans le circuit imprimé avec un pas de 2,54 mm sans nécessiter de montage supplémentaire.
Les afficheurs de texte sont proposés avec 1*8, 2*16, 4*10 (commutables en double hauteur de caractères 2*10) ainsi qu'avec 4*16 et 4*20 caractères. Les variantes graphiques sont disponibles dans les résolutions 122*32, 102*64, 160*104, 240*64 ainsi que 240*128 pixels. Les dimensions extérieures varient entre 39x41 et 94x67 mm. Tous les afficheurs disposent d'une interface SPI, les afficheurs de texte disposent en plus d'une interface 4/8 bits et certains afficheurs peuvent également être adressés via I²C.
Grâce à la compensation de température intégrée, la plage d'utilisation thermique des afficheurs s'étend de -20 à 70 °C.
Autre particularité : certains EA DOG prennent en charge les jeux de caractères anglais, européens et cyrilliques dans un seul écran. Les afficheurs sont livrables à court terme, aussi bien en grandes quantités qu'en petites quantités. ELECTRONIC ASSEMBLY garantit une disponibilité à long terme allant jusqu'à 10 ans.
Les développeurs disposent d'une carte de test USB avec connexion PC, d'un logiciel Windows adapté, d'un simulateur gratuit et de nombreux codes C et de microcontrôleurs pour faciliter le démarrage du système et la création de prototypes.
