Écrans matriciels avec boîtier encliquetable pour un montage facile
Pour un montage rapide et simple, ELECTRONIC ASSEMBLY propose également une partie de sa série d'écrans LCD matriciels dans un boîtier "snap-in". Tous les écrans sont adressés en standard via l'interface série RS-232C. En option, une commande via RS-422 est également possible. Les taux de transmission de données sont de 300, 1.200, 2.400 et 9.600 bauds. Les écrans sont prêts à l'emploi. Toutes les commandes de curseur, comme le saut de ligne, sont exécutées automatiquement. Les variantes Snap-In sont disponibles pour trois affichages de texte avec 1x8, 2x16 et 4x20 caractères.

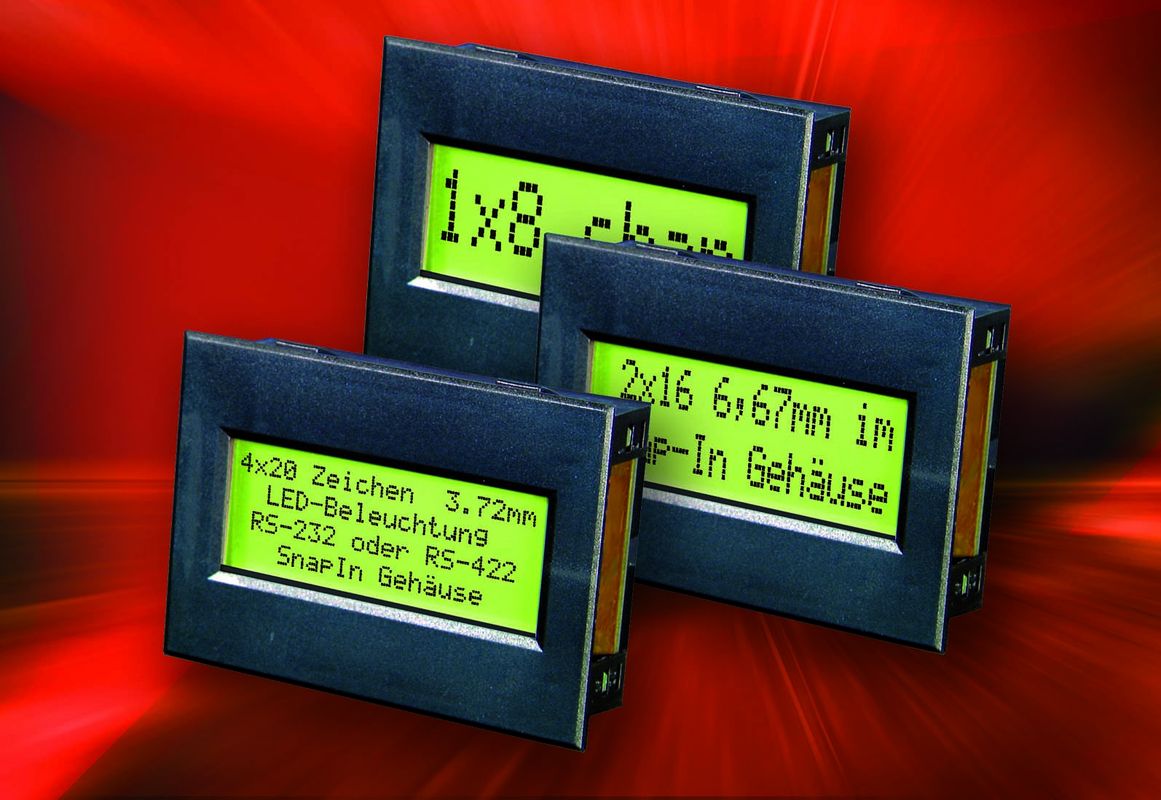

Trois variantes d'afficheurs de texte
Les afficheurs de texte compacts sont proposés avec des affichages à une, deux ou quatre lignes, comme EA SER081-92NLED, EA SER162-92NLED ou EA SER204-92NLED. Ils affichent le code ASCII complet, y compris les trémas allemands et le "ß". Les dimensions de montage (70,5 mm x 48,5 mm) et la fenêtre d'affichage (56,5 mm x 22,0 mm) sont identiques pour tous. Le modèle à une ligne EA SER081-92NLED peut afficher huit caractères d'une hauteur de 11,48 mm. Le modèle à deux lignes EA SER162-92NLED affiche 16 caractères sur deux lignes chacune, avec une hauteur de 6,68 mm. Le panneau à quatre lignes EA SER204-92NLED affiche quatre fois 20 caractères d'une hauteur de 3,72 mm.
Les afficheurs de texte peuvent être directement connectés à un automate programmable, car ils peuvent être alimentés en option de 9 à 35 V au lieu de 5 Volts. La consommation de courant est de 140 mA pour les trois modèles. Grâce à un adressage réglable, il est possible d'adresser individuellement jusqu'à 64 écrans sur une interface série. Au choix, ils sont également disponibles avec une entrée de clavier pour une matrice 5 par 5. Leur éclairage de panneau intégré peut être allumé et éteint par commande logicielle.
Quatre tailles de caractères différentesdans un seul affichage
Sous la désignation EA 0099-KE, ELECTRONIC ASSEMBLY fournit un boîtier snap-in pour le module matriciel dynamique EA DYN218-N2LED. Cet écran peut afficher au maximum 8 fois 21 caractères en quatre tailles, également en affichage mixte. De plus, il charge de petits graphiques, des icônes ou des logos via l'interface RS-232 (RS-422 en option). Il est ainsi possible de personnaliser les affichages, de mettre en évidence les textes et les valeurs de mesure selon les besoins. Il est ainsi possible de réaliser des affichages adaptés à la situation avec un minimum d'efforts. Avec ses dimensions extérieures compactes (93 mm x 70 mm x 28 mm), le module offre néanmoins une fenêtre d'affichage généreuse de 71,6 mm x 40 mm. Il est alimenté en 5 volts et consomme au maximum 220 mA lorsque l'éclairage LED est activé.
ELECTRONIC ASSEMBLY propose un grand nombre d'autres afficheurs avec interface RS-232 : par ex. Un cadre de recouvrement en plastique fait partie intégrante de la livraison. On y trouve des affichages de 1 à 16 lignes avec 8 à 40 caractères par ligne.
Téléchargez ici la fiche technique actuelle (pdf) et lisez ici plus sur les afficheurs avec RS-232.
