ELECTRONIC ASSEMBLY propose un écran intelligent à matrice active électrophorétique offrant un excellent contraste et un grand angle de vision. Les écrans électrophorétiques sont devenus très populaires grâce à leur utilisation dans les lecteurs de livres électroniques. Leurs caractéristiques les plus marquantes sont une consommation d'énergie extrêmement faible et un affichage cristallin et contrasté, semblable à celui d'un papier imprimé. Ils sont donc parfaitement lisibles même sans éclairage et conviennent par exemple aux applications d'étiquettes électroniques.

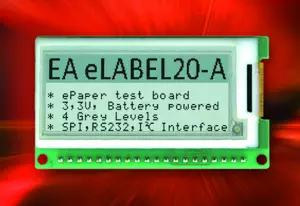

L'afficheur ePaper EA ELABEL20-A d'Electronic Assembly présente une diagonale de 2" (environ 5 cm) et dispose d'une intelligence intégrée qui permet de réduire considérablement le temps de développement. Il offre non seulement une multitude de fonctions graphiques sophistiquées, mais aussi huit polices de caractères intégrées. D'autres polices peuvent également être intégrées. Le positionnement de toutes les fonctions se fait au pixel près. Les représentations de textes et de graphiques peuvent être mélangées à volonté ; il est également possible de zoomer deux ou quatre fois sur les caractères. La platine d'affichage contient une mémoire EEPROM d'une capacité de 64 kBytes, qui permet entre autres de stocker jusqu'à 256 séquences d'instructions librement définissables (macros) ou autant d'images. L'écran est commandé par l'une des trois interfaces intégrées RS-232, SPI et I2C.

L'écran peut être utilisé au choix en orientation horizontale ou verticale. Il offre une résolution de 172 x 72 ou 72 x 172 pixels. Les caractères peuvent être tournés de 90° pour une représentation correcte dans chaque orientation.

Avec sa faible consommation d'énergie et ses modes de fonctionnement en mode "power down", l'embedded ePaper est idéal pour les applications mobiles et fonctionnant sur batterie. La tension de fonctionnement est de 3 à 3,3 V ; lors du changement d'image, l'écran ne prélève pas plus de 16 mA de l'alimentation électrique. En mode "power down", la consommation de courant peut être réduite jusqu'à 450 µA (écran allumé) ou 0,2 µA (écran éteint). Il est également possible d'appeler des macros en mode "power down". L'EA ELABEL20-A est livré avec une pile au lithium qui assure un fonctionnement de 1~2 semaines.

La carte d'interface EA 9780-3USB avec port USB facilite la connexion pour le test sur un PC avec Windows.

Caractéristiques :
Affichage ePaper extrêmement contrasté.
Quatre niveaux de gris : noir, gris foncé, gris clair, blanc
Trois interfaces embarquées : RS-232, I2C, SPI
Résolution 172 x 72 pixels (pivoté : 72 x 172 pixels)
Huit polices intégrées, zoomables et orientables à 90°.
Positionnement au pixel près pour toutes les fonctions
Alimentation électrique 3,0 à 3,3 V ; 0,2 µA à 16 mA
Mode Power-down 0,2 µA avec réveil par interface
Jusqu'à 256 images mémorisables en interne
Jusqu'à 256 macros programmables et enregistrables
EEPROM de 65 kBytes sur la carte
Température de fonctionnement 0 à 50°C
Référence de commande EA eLABEL20-A
