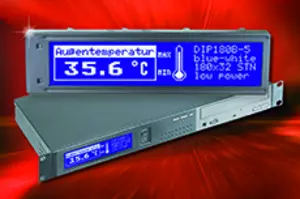

Le module graphique LCD EA DIP180B5LWTP d'ELECTRONIC ASSEMBLY est proposé dans un facteur de forme intéressant.

Avec des dimensions extérieures de seulement 102 × 27 × 11 mm (fenêtre 88 × 19 mm), il est idéal pour une utilisation dans des racks de 19 pouces, où une UH suffit pour le loger. Malgré cela, il est possible d'afficher beaucoup de choses sur 180 × 32 pixels.

L'écran LCD Supertwist très lumineux est équipé d'un éclairage LED et offre un contraste élevé en bleu et blanc. Cela permet un affichage brillant et une lisibilité optimale, même dans des conditions d'éclairage difficiles.

Trois contrôleurs de type PT6520 (compatibles avec le SED1520) assurent la commande du tiers gauche, du tiers central et du tiers droit de l'écran. Tous les caractères sont affichés sous forme de graphiques, différents jeux de caractères sont disponibles sur une clé USB.

L'utilisation de la technologie Supertwist se traduit par une réactivité rapide, même à basses températures. Même à des températures de fonctionnement extrêmement basses de -20 °C, l'afficheur offre une réponse suffisamment rapide, typiquement de 2,5 secondes. La plage de températures de fonctionnement s'étend de -20 °C à +70 °C.

L'écran dispose d'une compensation automatique de la température. Il n'est donc pas nécessaire d'ajuster le contraste pendant le fonctionnement. Le module peut être soudé directement dans le circuit imprimé, ce qui rend superflu un montage compliqué avec des composants mécaniques supplémentaires.
Le panneau tactile utilisé est un panneau analogique robuste à 4 fils.

Les autres caractéristiques essentielles de ce module graphique LCD de haute qualité sont les suivantes :

• Connexion par bus de données 8 bits ;
• alimentation en tension +3,3 à +5 V / env. -3,3 V, max. 800 µA, éclairage LED max. 45 mA ;
• grande durée de vie de l'éclairage LED de 100 000 heures ;
• disponibilité à long terme

Nous avons mis en lien la fiche technique correspondante ici.
D'autres modules de même technologie sont disponibles : Modules à matrice de points avec 1 × 8, 2 × 16, 4 × 20 ainsi que des modules graphiques avec 122 × 32, 128 × 64 et 240 × 128 points.
