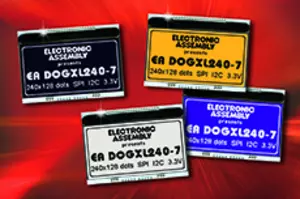

L'EA DOGXL240-7 est le dernier produit de la série EA DOG d'ELECTRONIC ASSEMBLY. Avec lui, l'entreprise ajoute à cette série un écran graphique de 240 × 128 points. Il est livré complet avec contrôleur UC1611s, RAM graphique et, en alternative, avec rétroéclairage. Avec ses dimensions compactes de 94 × 67 mm, il s'intègre parfaitement dans les applications de poche, d'autant plus qu'il peut être alimenté par des batteries rechargeables avec une consommation de seulement 900 µA (sans éclairage). Trois rétroéclairages LED différents sont disponibles en option. En les combinant avec quatre techniques d'affichage différentes (STN et FSTN), il est ainsi possible d'imaginer environ huit designs différents. Tous se distinguent par une luminosité et un contraste élevés.
D'autres caractéristiques particulières sont :

• super-plat avec 2,8 mm non éclairé ou 6,5 mm avec éclairage LED ;
• large plage de tension d'alimentation de 2,7 V simples à 3,3 V ;
• pas de tension supplémentaire nécessaire ;
• interface série SPI (3 et 4 fils) et I²C ;
• montage rapide et simple par soudage sur des cartes de circuits imprimés via des broches ;
• Plage de température de fonctionnement de -20 °C à +70 °C avec compensation de température intégrée.

Les variantes suivantes sont disponibles pour le rétroéclairage individuel : blanc, vert/rouge et ambre. Avec l'éclairage bicolore vert/rouge, il est possible de changer de couleur dans l'éclairage. Tous garantissent une excellente lisibilité grâce à leur extrême luminosité et à leur faible consommation d'énergie.

Les modules EA DOGXL240-7 peuvent également être utilisés avec EA TOUCH240-3. Il s'agit d'un écran tactile résistif à 4 fils qui possède un dos autocollant permettant de le coller directement sur l'écran. Pour une meilleure lisibilité, ELECTRONIC ASSEMBLY recommande, lors de l'utilisation d'un panneau tactile, un écran avec rétroéclairage.

Conçus pour des appareils portables compacts, les modules EA DOGXL240-7 trouvent également des applications dans les techniques de mesure et de diagnostic, dans la construction de machines, dans les engins de chantier, dans le développement de l'électronique automobile, dans les véhicules spéciaux, dans la technique médicale, etc.
Une particularité de la série d'écrans EA DOG est que les différentes variantes de design sont disponibles en stock à partir d'une seule pièce. De plus, la disponibilité est garantie jusqu'à 10 ans.

Nous avons mis en lien ici la fiche technique correspondante.

L'application de l'écran est soutenue par un kit d'évaluation USB EA 9780-3USB sur mesure. ELECTRONIC ASSEMBLY propose ce kit pour une mise en service rapide et un choix facile de l'écran approprié. Des jeux de caractères personnalisés et un éditeur de polices sont également disponibles sous forme de clé USB. Les afficheurs DOG sont disponibles dans d'autres tailles et dimensions en tant qu'afficheurs de texte de 1 × 8 à 4 × 20 caractères ou afficheurs graphiques de 1,7″ à 3,9″.
