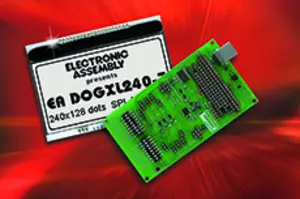

La carte de test EA 9780-3USB permet de démarrer rapidement un projet de développement avec les afficheurs des familles EA DOG et eLABEL20 du fabricant ELECTRONIC ASSEMBLY de Gilchingen. La carte peut être équipée de tous les modules d'affichage des familles de produits mentionnées et permet, en association avec le logiciel PC gratuit StartDog, de développer des systèmes d'affichage complets, y compris les fichiers de commande correspondants. Cette combinaison est unique sur le marché et augmente considérablement la productivité des équipes de développement.

La carte dispose d'un ensemble de contacts enfichables qui accueillent tous les modules d'affichage mentionnés. Les circuits pilotes pour le rétroéclairage LED des écrans sont également présents sur la carte, de même que deux banques de commutateurs DIP pour la sélection du type d'écran et pour l'activation ou la désactivation de l'éclairage LED. Aucun autre composant matériel - adaptateur, carte pilote, alimentation électrique ou autre - n'est nécessaire. La connexion au PC de contrôle se fait par un câble USB. Une fois la carte de test connectée au PC, les écrans affichent immédiatement les contenus d'écran développés avec StartDog.

Le logiciel contient un éditeur facile à utiliser pour créer des textes et des graphiques bitmap pour les modules d'affichage. Ces contenus d'écran sont chargés sur la carte de test et affichés. L'utilisation du programme est largement auto-explicative et ne nécessite pas de connaissances logicielles. Les contenus d'écran peuvent ainsi être développés et testés en très peu de temps et avec un minimum d'efforts.

Nous avons mis en lien ici la fiche technique correspondante.
