Des écrans graphiques plats également pour l'utilisation médicale
Les écrans destinés à l'électronique médicale sont soumis à des exigences accrues auxquelles les fournisseurs doivent faire face. En premier lieu, il y a la fiabilité, suivie par la durée des cycles d'innovation, qui sont très différents de ceux de l'électronique grand public, par exemple. Les composants des appareils médicaux doivent également être disponibles pendant de nombreuses années. ELECTRONIC ASSEMBLY relève ces défis depuis longtemps et présente maintenant un nouvel écran de la série EA DOG pour cette utilisation.

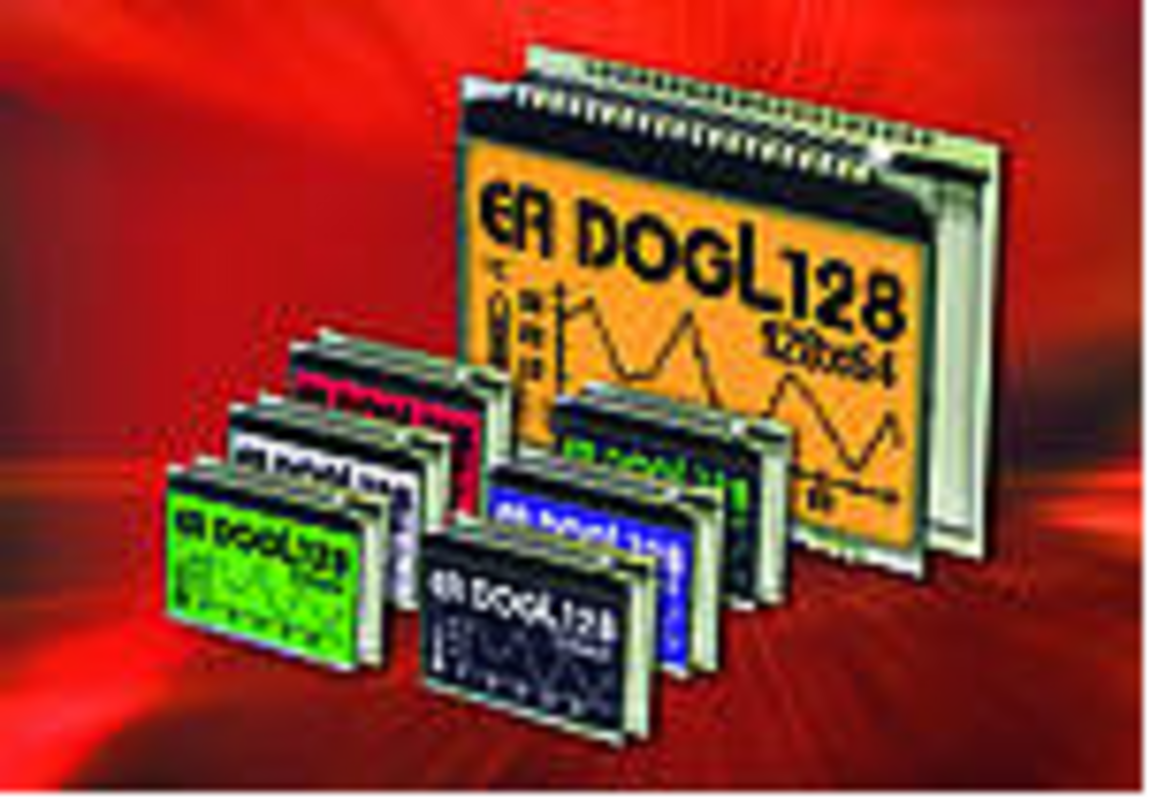

Avec l'EA DOGL128-6, l'entreprise ajoute à cette série un écran graphique de 128 × 64 points. Sept rétroéclairages LED différents sont disponibles en option. Ainsi, en combinant cinq techniques d'affichage différentes (STN transmissif et réfléchissant, STN bleu, FSTN positif et négatif), il est possible d'imaginer jusqu'à 20 designs différents. Tous se distinguent par une luminosité et un contraste élevés.
Conçue pour les appareils portables compacts, entre autres dans l'électronique médicale, cette série moderne d'écrans LCD avec ou sans éclairage offre toute une série d'autres avantages :
- extrêmement compact avec 68 × 51 mm pour une fenêtre d'observation de 64 × 36 mm
- super-plat avec 2,8 mm sans éclairage ou 6,5 mm avec éclairage LED
- Plage de tension d'alimentation de 3,0 à 3,3 V
- consommation de courant de seulement 320 µA typ. en plein fonctionnement (éclairage LED blanc à partir de 5 mA)
- interface sérielle SPI (4 fils)
- montage rapide et simple par soudage sur des circuits imprimés via des broches
Il est possible de changer la couleur de l'éclairage. Pour un rétroéclairage individuel, les sept variantes suivantes sont disponibles : blanc, jaune-vert, vert, bleu, rouge, ambre et une version pleine couleur. Toutes garantissent une excellente lisibilité grâce à leur luminosité extrême et à leur faible consommation d'énergie.
Les modules EA DOGL128-6 peuvent également être utilisés avec EA TOUCH128-2. Il s'agit d'une touche résistive à 4 fils qui possède un dos autocollant avec lequel elle est collée directement sur l'écran. Pour une meilleure lisibilité, ELECTRONIC ASSEMBLY recommande, lors de l'utilisation d'un panneau tactile, un écran avec rétroéclairage.
Une autre particularité est que les variantes de design les plus diverses sont déjà disponibles en stock à partir d'une pièce. De plus, une disponibilité allant jusqu'à 10 ans est garantie. L'application de l'écran est soutenue par un kit d'évaluation USB sur mesure. ELECTRONIC ASSEMBLY propose ce kit pour une mise en service rapide et une familiarisation facile avec la série d'écrans EA DOG. Ils sont disponibles dans d'autres tailles et dimensions en tant qu'afficheurs de texte (trois versions de 1 × 8 à 4 × 20 caractères) ou afficheurs graphiques (sept versions de 1,7″ à 3,9″).
