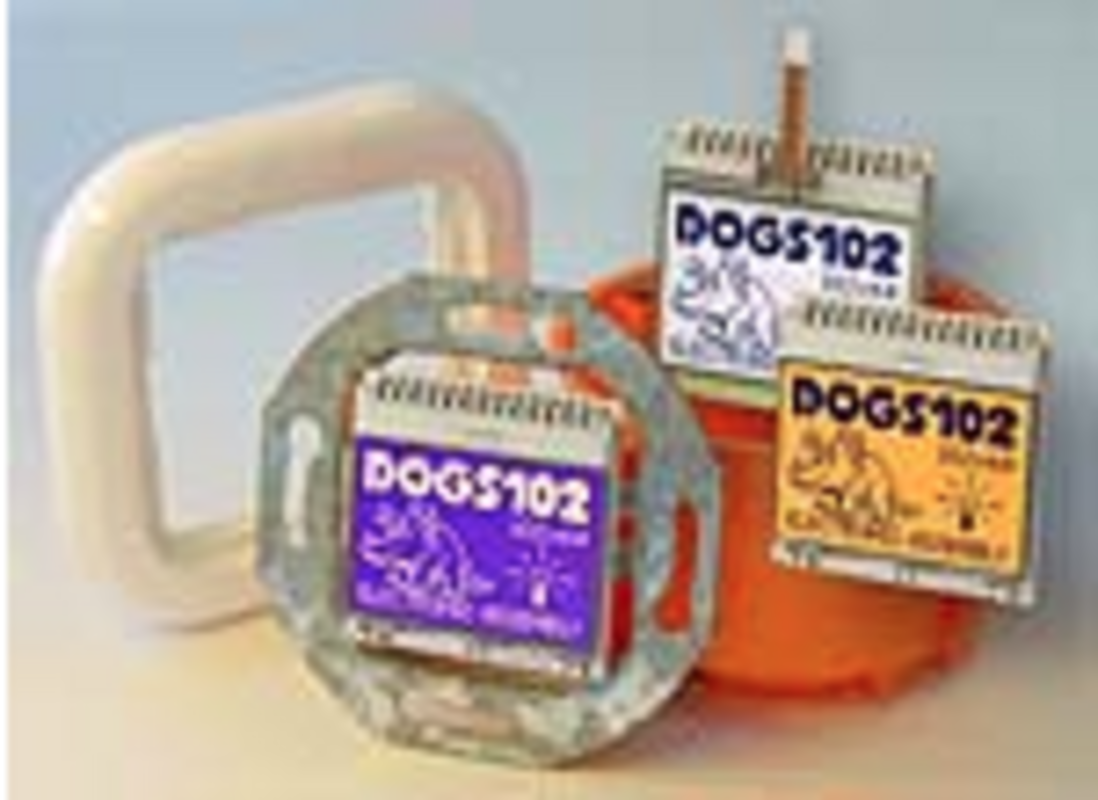

Avec seulement 39 mm de large et 40 mm de haut, le nouvel EA DOGS102-6 est l'écran graphique le plus compact d'ELECTRONIC ASSEMBLY. Même avec cette taille, un écran tactile analogique est déjà disponible en option. Les champs de touches peuvent être répartis à volonté par logiciel et, avec une taille typique de 10 × 10 mm, il y a tout de même de la place pour huit champs. C'est tout à fait suffisant pour de nombreuses applications. Grâce à sa construction compacte et à ses bords extrêmement étroits, ce dernier-né de la famille EA DOG est idéal pour le montage dans des racks 19″ d'une unité de hauteur. Cet écran est également fait pour être intégré dans une boîte d'encastrement comme simple affichage, interrupteur ou commande. La résolution de 102 × 64 points offre suffisamment de place pour des textes et des graphiques de plusieurs lignes. Différents rétroéclairages sont disponibles en blanc et en ambre.

Une version bicolore en vert et rouge est également disponible en stock. L'éclairage blanc atteint la valeur incroyable de 2.000 cd/m² et produit, en combinaison avec le nouveau polariseur Superwhite, un écran extrêmement brillant. Quatre ( !) LED NICHIA à longue durée de vie ont été installées. La connexion à un microcontrôleur se fait en série via une interface SPI. Pour l'alimentation, une tension de 2,7 ~ 3,3 V suffit. La consommation de courant est inférieure à 150 μA. Dans la série DOG, on trouve d'autres tailles en tant qu'afficheurs de texte et de graphiques.

Liens sur le sujet : EA DOG-Serie; Flyer; Fiche technique : EA DOGS102; EA USBSTICK-FONT
December, 10th. 2009 Ralph Tischer
