Les premiers écrans au monde avec intelligence intégrée sont là ! Avec huit jeux de caractères intégrés et plus de 112 fonctions graphiques intégrées, ils donnent un aperçu de la programmation graphique de demain. Désormais, il n'est plus nécessaire d'avoir des connaissances en programmation pour exploiter pleinement les possibilités d'un écran graphique moderne. Utiliser diverses polices et tailles de caractères, dessiner des lignes, placer des images, afficher un bargraphe, créer des menus déroulants, pour ne citer que quelques-unes des commandes intégrées ici, tout cela se fait sans effort et rapidement.

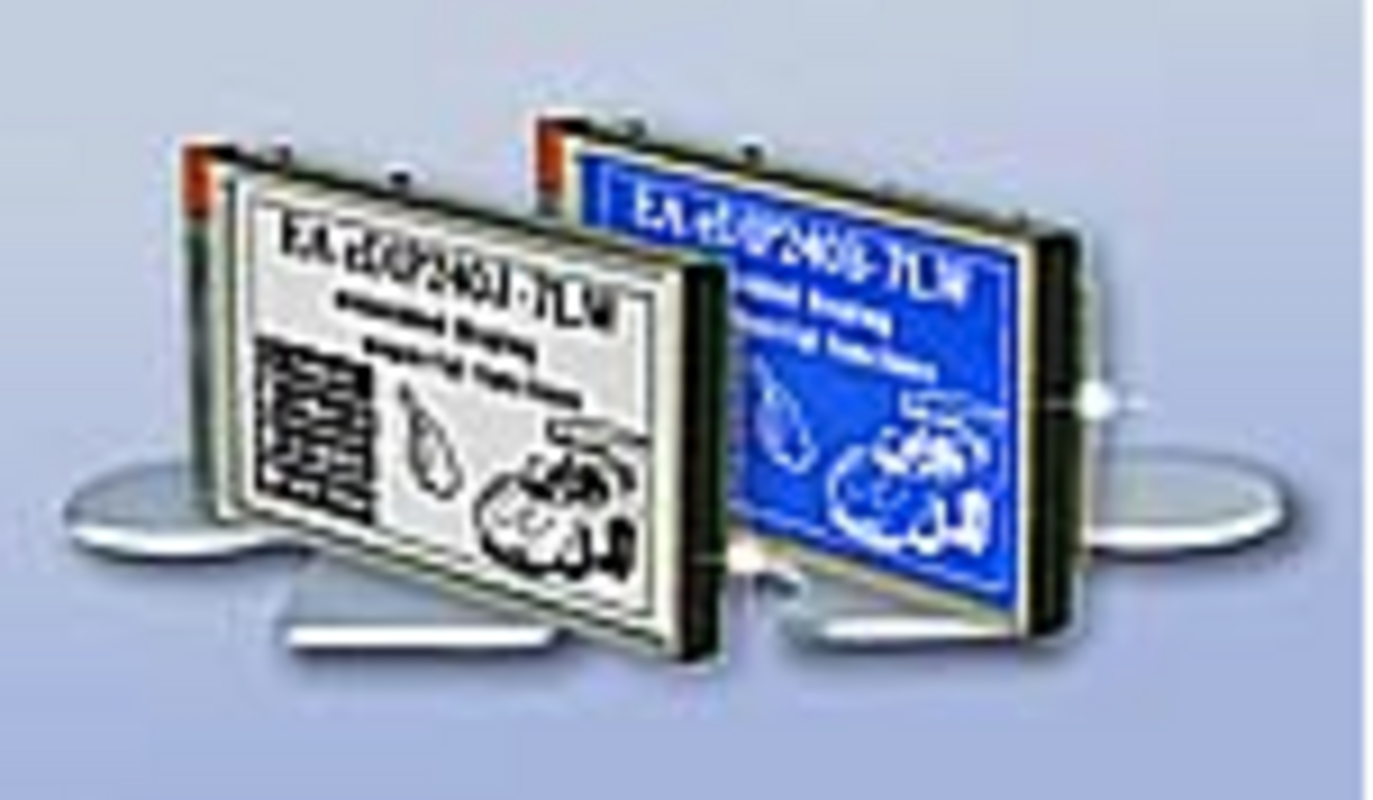

La connexion s'effectue de manière flexible via l'une des trois interfaces intégrées : bus RS-232, SPI et I²C. La tension d'alimentation est de +5 V. Les écrans sont disponibles en bleu et blanc et en noir et blanc (FSTN). Tous sont conçus pour une plage de températures de fonctionnement de -20 °C à +70 °C ; compensation de température incluse.
En option, les écrans de la série EA eDIP240-7 sont également disponibles avec un panneau tactile analogique. Malgré le contrôleur tactile intégré et le support logiciel complet, le supplément de prix n'est que de 10 euros. L'écran tactile permet d'effectuer des saisies, de modifier des écrans, de régler des valeurs analogiques, d'ouvrir des menus ou encore d'envoyer n'importe quelle valeur via l'interface série.
Il est ainsi possible de commander très facilement des appareils externes. La mémoire EEPROM permet de stocker des séquences d'instructions et des images complètes ou de modifier et d'étendre les polices de caractères intégrées.
Les écrans ont une résolution de 240 × 128 points sur une surface de 4,5″ (96 × 61 mm). Avec seulement 113 × 70 × 10,8 mm, ils sont extrêmement compacts. Le montage s'effectue de manière économique par simple soudure dans une platine. Toutes les directives CEM en vigueur dans l'environnement industriel sont bien entendu entièrement respectées.
Un outil de développement complet, y compris un simulateur pour Windows, est disponible gratuitement sur Internet. Il permet de découvrir rapidement toutes les fonctionnalités tout en facilitant le développement ultérieur.

Liens à ce sujet : EA eDIP240-7; fiche technique : EA eDIP240-7; outil de développement setup electronic assembly lcd.zip
3 décembre 2004 Ralph Tischer
