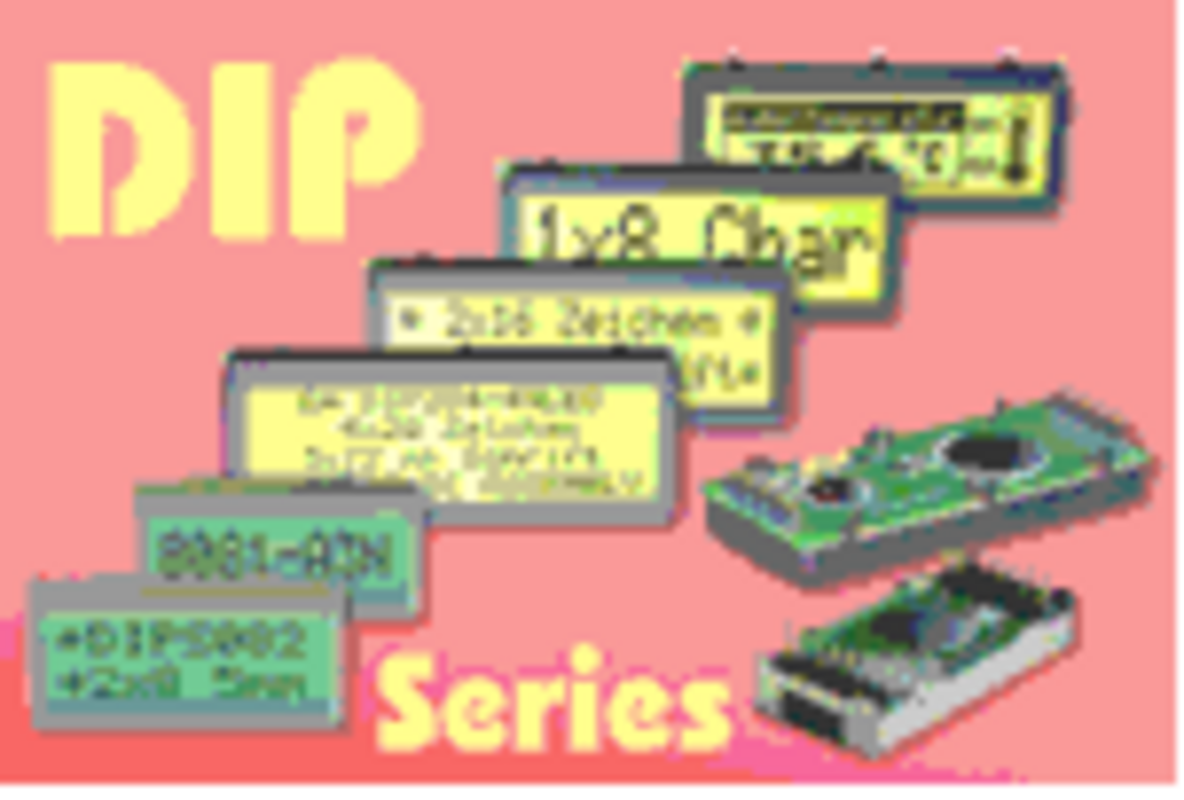

Les nouveaux modules LCD de la série DIP peuvent être installés sans frais de montage supplémentaires. Plus besoin de vis, de barrettes à broches ou de câbles. Soudé, c'est tout de suite monté. La nouvelle structure, semblable à un circuit intégré, offre en outre toute une série d'autres avantages : En raison de la suppression du bord de la platine, l'espace disponible est utilisé de manière optimale. Actuellement, six modèles d'écrans différents sont disponibles en deux tailles. La petite série, EA DIPS, se compose d'un afficheur 1 × 8 et d'un afficheur 2 × 8 caractères avec des dimensions extérieures de 40 × 20 mm et des polices de caractères respectives de 7,15 mm et 5,01 mm. Dans la série plus grande (EA DIP, 68 × 27 mm), trois afficheurs de texte et un afficheur graphique sont actuellement disponibles : 1 × 8 caractères avec une police géante de 11,48 mm, 2 × 16 / 6,68 mm et 4 × 20 / 3,72 mm. La version graphique a une résolution de 122 × 32 pixels et possède un contrôleur intégré SED 1520. Tous les écrans d'une même série sont interchangeables grâce à un brochage et des dimensions identiques. Le grand angle de vision a été rendu possible grâce à la technique Supertwist, et la plus grande série est livrée avec un rétroéclairage LED réglable et désactivable. Tous les modules sont des pièces standard et sont disponibles en stock.

Liens sur le sujet : Modules DIP; Fiches techniques : 1x8 EA 8081-A3N; 2x8 EA DIPS082HN; 1x8 EA DIP081-CNLED; 2x16 EA DIP162-DNLED; 4x20 EA DIP204-4NLED; 122x32 EA DIP122-5NLED
25. avril 2002 Ralph Tischer
