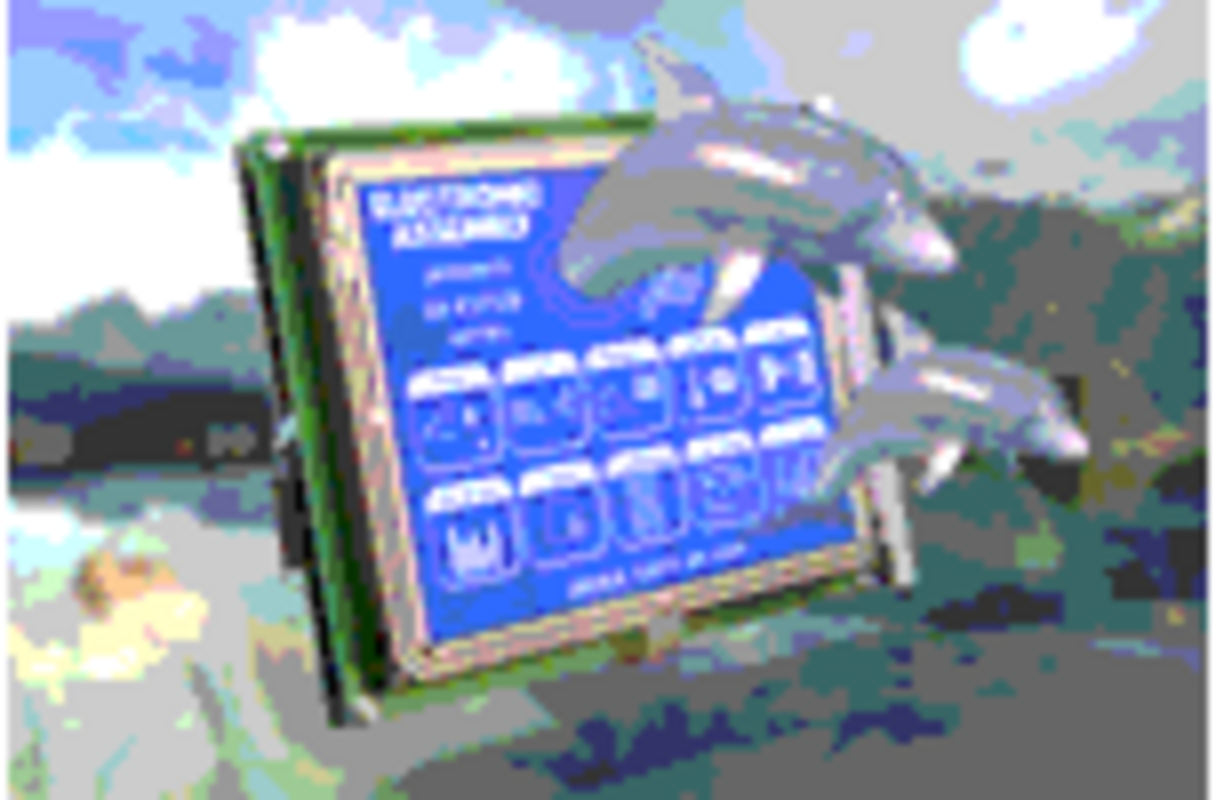

ELECTRONIC ASSEMBLY présente son EA KIT320-8, sa toute dernière unité de commande de taille ¼VGA et à écran tactile. Celui-ci se compose d'un écran graphique de 320 × 240 pixels, de dimensions 148 × 120 mm (viewing 120 × 105 mm) et est équipé de différentes variantes d'éclairage, telles que CFL bleu négatif ou une LED blanche, bleu positif. L'éclairage peut être réglé sur une demi-luminosité. De plus, un écran tactile analogue est intégré avec l'avantage d'une grille tactile variable. Tous les menus et le bargraphe peuvent être réglés par contact. L'écran est équipé d'une multitude de possibilités logicielles, telles que bargraphe, lignes droites, attributs de clignotement, plusieurs polices de caractères, celles-ci pouvant être tournées par pas de 90°, zoom de polices, clipboards, menus déroulants, etc. Il est possible de stocker jusqu'à 256 images en interne et de programmer jusqu'à 1 024 macros. Un écran externe à matrice de points peut être connecté, et huit entrées et huit sorties sont disponibles. La programmation s'effectue systématiquement, comme pour les unités de commande précédentes d'ELECTRONIC ASSEMBLY, via une interface série RS-232C ou RS-422 avec de simples commandes de coordonnées. Cela garantit un positionnement au pixel près. La tension d'alimentation est de +5 V ou de 9 à 35 V. Un cache de montage en aluminium anodisé bleu ou noir est disponible comme accessoire. Des optocoupleurs peuvent être commandés en option.

Vous trouverez de plus amples informations dans notre fiche technique au format PDF.
20 octobre 2000 Steffen Eber
