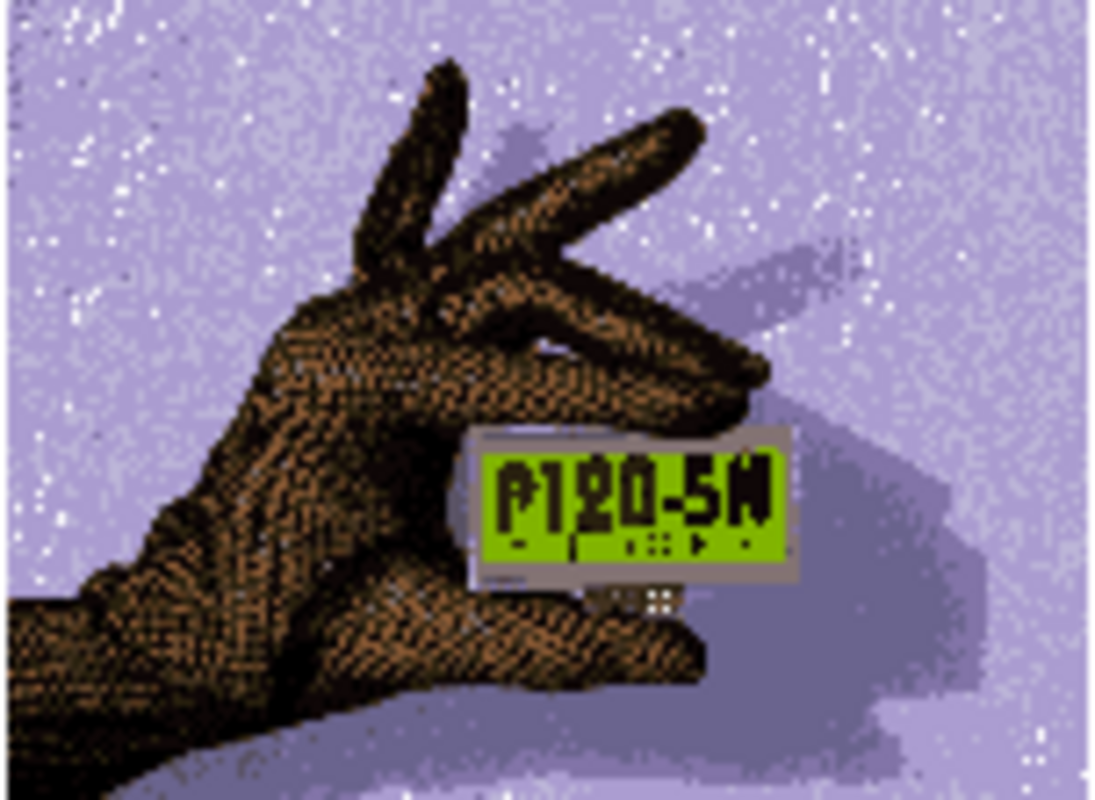

"Que peut-on afficher avec un écran LCD de même pas 7 × 4 cm ?" penseront certains sceptiques. Pourtant, même éteint, l'écran LCD graphique est déjà apprécié grâce à sa structure extrêmement compacte. Le COB et la technique de conducteurs ultrafins permettent d'obtenir une fenêtre d'affichage de 62 × 22,4 mm avec un minimum de bords. Et une fois l'écran en service, les derniers doutes disparaissent. Grâce à la nouvelle technique Supertwist, l'EA P120-5N d'ELECTRONIC ASSEMBLY offre un contraste inégalé jusqu'à présent. Avec 120 × 32 points, le module permet d'afficher par exemple 4 × 20 caractères avec une hauteur de police de 4,55 mm. Bien entendu, il est également possible d'afficher à volonté des caractères et des graphiques plus grands.
Pour garantir une bonne lisibilité même dans l'obscurité, l'écran est également disponible avec un éclairage par LED ou par film EL. La plage de température de fonctionnement s'étend de -20 °C à +70 °C. Comme le contrôleur SED 1520 est déjà intégré au module, la connexion à un bus de données 8 bits est très simple. Une tension d'alimentation de +5 V et d'environ -1,7 V est nécessaire. La consommation de courant en fonctionnement est de 800 µA / 5 V maximum. Pour les applications à faible puissance, un fonctionnement à 3,3 V est possible.
Quant au prix, on ne peut qu'être étonné ; car il est inférieur à celui d'un écran à matrice de points de 4 × 20 - avec une capacité graphique totale !

Pour plus d'informations, consultez notre fiche technique au format PDF.
23.2.99 Ralph Tischer
